Van điện từ khí nén 4V220-08

Van điện từ khí nén 4V220-08 là một trong những dòng van điều khiển phổ biến nhất trong hệ thống khí nén hiện nay, được sử dụng rộng rãi để điều khiển xy lanh và các cơ cấu chấp hành tự động. Tuy nhiên, dù là model quen thuộc, không ít trường hợp lắp đặt sai hoặc chọn chưa đúng kỹ thuật dẫn đến hệ thống hoạt động không ổn định.

Dưới đây Thuận Phát Valve xin đem đến cho quý vị những thông tin hữu ích nhất về dòng van này, giúp quý khách hàng có góc nhìn chi tiết nhất. Đem lại sự lựa chọn chính xác nhất cho hệ thống và các thiết bị máy móc, đảm bảo hệ thống hoạt động ổn định nhất.

I. Mô tả chi tiết van điện từ khí nén 4V220-08

Van điện từ khí nén 4V220-08 là dòng van điều khiển khí nén phổ biến, hoạt động theo nguyên lý điện từ để đóng/mở và chuyển hướng dòng khí trong hệ thống. Đây là loại van 5 cửa 2 vị trí (5/2), chuyên dùng để điều khiển xy lanh tác động kép (2 chiều), giúp thực hiện các chuyển động tiến – lùi một cách tự động và chính xác. Nhờ khả năng phản hồi nhanh và hoạt động ổn định, van 4V220-08 được sử dụng rộng rãi trong hầu hết các hệ thống khí nén công nghiệp và tự động hóa.

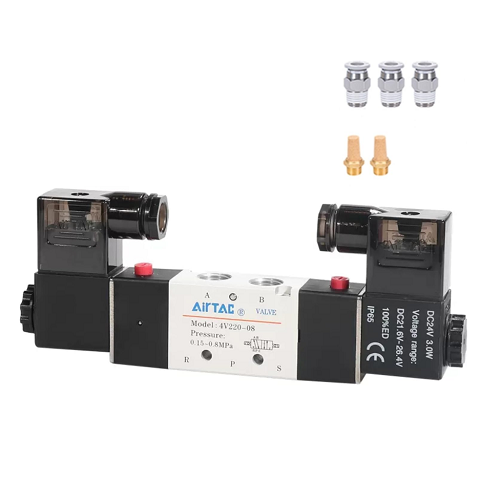

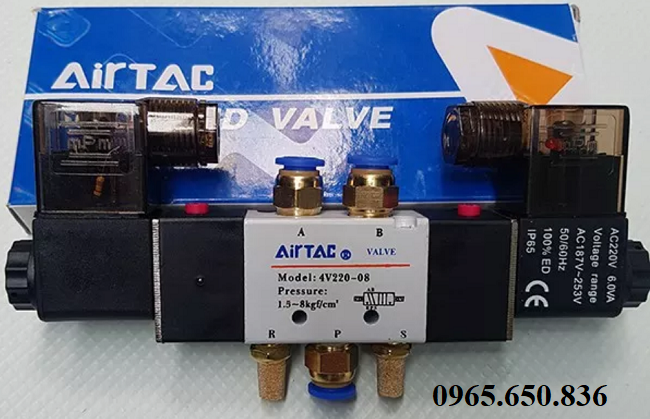

Van điện từ khí nén Airtac 4V220-08.

Trong thực tế, van 4V220-08 đóng vai trò như bộ não điều hướng khí, nhận tín hiệu điện từ PLC hoặc công tắc để điều khiển hướng dòng khí đi vào các cổng A/B, từ đó điều khiển chuyển động của xy lanh. So với van cơ khí, dòng van này giúp hệ thống vận hành tự động, giảm phụ thuộc vào thao tác thủ công và tăng độ chính xác trong quá trình làm việc.

II. Cấu tạo và nguyên lý hoạt động của van điện từ khí nén 4V220-08

Van điện từ 4V220-08 được thiết kế theo dạng van 5/2 với cấu trúc tối ưu cho việc điều khiển xy lanh tác động kép trong hệ thống khí nén. Nhờ sự kết hợp giữa phần cơ khí và coil điện từ, dòng van này có khả năng chuyển trạng thái nhanh, chính xác và ổn định trong quá trình vận hành tự động.

A. Chi tiết cấu tạo của van điện từ khí nén 4V220-08

Van điện từ khí nén Airtac 4V220-08 gồm nhiều bộ phận phối hợp với nhau để đảm bảo khả năng điều hướng dòng khí hiệu quả và độ bền cao trong môi trường công nghiệp.

• Thân van: Được chế tạo từ hợp kim nhôm chắc chắn, thân van là nơi chứa toàn bộ cơ cấu bên trong và các đường dẫn khí, đảm bảo độ kín và khả năng chịu áp lực tốt trong quá trình làm việc.
• Coil điện (cuộn điện từ): Là bộ phận nhận tín hiệu điện (24V, 110V, 220V…) để tạo ra từ trường, giúp điều khiển đóng/mở và thay đổi trạng thái của van một cách tự động và nhanh chóng.
• Lõi van (spool): Là chi tiết chuyển động bên trong thân van, có nhiệm vụ thay đổi đường đi của dòng khí khi nhận tác động từ coil điện, quyết định hướng cấp khí đến các cổng A/B.
• Lò xo hồi: Có chức năng đưa lõi van trở về vị trí ban đầu khi ngắt điện, giúp van chuyển về trạng thái mặc định và đảm bảo chu trình hoạt động ổn định.
• Các cổng khí P, A, B, R, S: Bao gồm cổng cấp khí (P), hai cổng làm việc (A, B) nối với xy lanh và hai cổng xả (R, S), giúp hoàn thiện chu trình cấp – xả khí trong hệ thống.

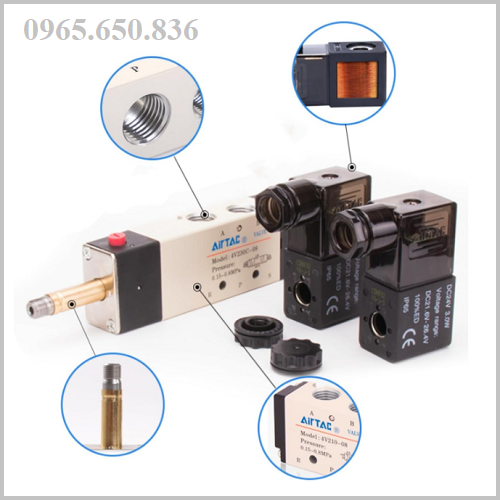

Cấu tạo van điện từ khí nén 4V220-08.

B. Nguyên lý hoạt động của van điện từ khí nén 4V220-08

Van điện từ khí nén 4V220-08 hoạt động dựa trên nguyên lý điều khiển bằng điện từ kết hợp với dòng khí nén. Khi cấp điện vào coil, từ trường sinh ra sẽ tác động lên lõi van (spool), làm thay đổi vị trí của lõi và chuyển hướng dòng khí từ cổng P sang A hoặc B. Đồng thời, khí ở phía còn lại sẽ được xả ra qua cổng R hoặc S, giúp xy lanh di chuyển theo một hướng xác định.

Khi ngắt điện, lực từ biến mất và lò xo hồi sẽ đưa lõi van trở về vị trí ban đầu, đảo chiều dòng khí và khiến xy lanh di chuyển ngược lại. Nhờ cơ chế này, van khí nén 4V220-08 có thể điều khiển chính xác chuyển động tiến – lùi của xy lanh, đảm bảo hệ thống hoạt động linh hoạt, ổn định và phù hợp với các ứng dụng tự động hóa.

III. Các lưu ý khi sử dụng van điện từ khí nén 4V220-08

Van điện từ Airtac 4V220-08 là thiết bị hoạt động ổn định và bền bỉ, tuy nhiên nếu sử dụng không đúng kỹ thuật, rất dễ phát sinh lỗi như kẹt van, rò khí hoặc cháy coil. Dưới đây là những lưu ý quan trọng giúp hệ thống vận hành hiệu quả và kéo dài tuổi thọ thiết bị.

- Đấu đúng cổng khí theo sơ đồ tiêu chuẩn: Cần xác định chính xác các cổng P, A, B, R, S trước khi lắp đặt, tránh đấu nhầm gây sai hướng chuyển động hoặc khiến hệ thống không hoạt động.

- Chọn đúng điện áp coil (24V, 110V, 220V): Việc sử dụng sai điện áp có thể làm coil không hoạt động hoặc bị cháy, cần kiểm tra kỹ nguồn điện trước khi cấp vào van.

- Đảm bảo nguồn khí sạch và ổn định: Khí nén cần được lọc sạch nước và bụi bẩn thông qua bộ lọc FRL, tránh làm kẹt lõi van hoặc giảm độ kín trong quá trình vận hành.

- Lắp đặt đúng chiều và vị trí van: Nên lắp van theo hướng khuyến nghị của nhà sản xuất, tránh lắp ngược hoặc ở vị trí rung lắc mạnh làm ảnh hưởng đến hoạt động của lõi van.

- Không sử dụng vượt quá áp suất cho phép: Cần đảm bảo áp suất làm việc nằm trong giới hạn tiêu chuẩn (thường dưới 0.8 – 1.0 MPa) để tránh hư hỏng hoặc giảm tuổi thọ van.

- Gắn giảm thanh cho cổng xả: Việc lắp giảm thanh tại cổng R/S giúp giảm tiếng ồn và hạn chế bụi bẩn xâm nhập ngược vào van trong quá trình xả khí.

- Kiểm tra và bảo trì định kỳ: Nên kiểm tra tình trạng coil, độ kín và hoạt động của lõi van để phát hiện sớm các dấu hiệu hư hỏng, tránh ảnh hưởng đến toàn bộ hệ thống.

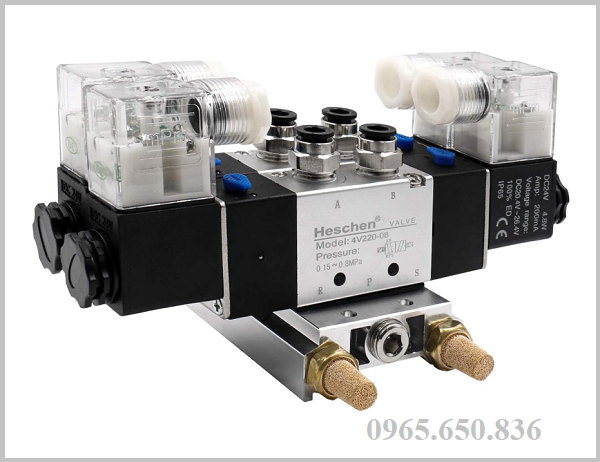

Van điện từ Airtac 4V220-08.

Sơ đồ lắp đặt ống khí cho van điện từ khí nén 4V220-08

Trong thực tế, rất nhiều lỗi vận hành của hệ thống khí nén xuất phát từ việc đấu sai cổng van điện từ khí nén 4V220-08. Dù van hoạt động đúng, nhưng nếu cấp khí hoặc đấu nhầm cổng, xy lanh sẽ không chạy, chạy sai hành trình hoặc bị giật. Vì vậy, việc hiểu đúng sơ đồ đấu khí là yếu tố bắt buộc khi lắp đặt dòng van này.

• Cổng P (Pressure, cấp khí vào): Đây là cổng cấp nguồn khí chính từ máy nén vào van, thường nằm ở vị trí trung tâm, cần đảm bảo cấp khí ổn định và đủ áp để hệ thống hoạt động chính xác.
• Cổng A và B (ra xy lanh): Hai cổng này kết nối trực tiếp với hai đầu của xy lanh tác động kép, giúp điều khiển chuyển động tiến, lùi bằng cách thay đổi hướng cấp khí từ van điện từ.
• Cổng R và S (cổng xả khí): Là các cổng xả khí ra môi trường sau khi khí đã thực hiện xong chu trình, giúp giảm áp nhanh và đảm bảo piston có thể di chuyển mượt mà, không bị cản trở.

IV. Mua van điện từ khí nén 4V220-08 tại Thuận Phát Valve

Thuận Phát Valve là đơn vị chuyên cung cấp van điện từ khí nén 4V220-08 với đầy đủ phiên bản điện áp (24V, 110V, 220V), đáp ứng nhanh cho nhiều hệ thống từ đơn giản đến tự động hóa. Với lợi thế am hiểu kỹ thuật thực tế, Thuận Phát không chỉ bán sản phẩm mà còn giúp khách hàng lựa chọn đúng loại van phù hợp với từng ứng dụng cụ thể.

Khác với việc mua theo model đơn thuần, Thuận Phát tập trung vào tư vấn đúng cách sử dụng và đấu nối, đặc biệt với dòng van khí nén 4V220-08 vốn rất dễ bị lắp sai cổng hoặc chọn sai điện áp. Điều này giúp hệ thống vận hành ổn định ngay từ đầu, hạn chế lỗi và tiết kiệm chi phí sửa chữa về sau.

Bên cạnh đó, Thuận Phát luôn duy trì nguồn hàng sẵn kho, đa dạng cấu hình và chất lượng ổn định, giúp khách hàng triển khai nhanh mà không phải chờ đợi. Kết hợp với mức giá cạnh tranh và hỗ trợ kỹ thuật rõ ràng, đây là lựa chọn phù hợp cho các đơn vị cần mua đúng, lắp chuẩn, vận hành bền.
