Van điện từ MV522LB

I. Tìm hiểu chung - Van điện từ MV522LB là gì?

Van điện từ MV522LB là dòng van khí nén đặc biệt được thiết kế với cơ chế điều khiển kép, kết hợp giữa điều khiển bằng điện và thao tác bằng tay trên cùng một thiết bị. Khác với các loại van điện từ thông thường chỉ hoạt động khi có tín hiệu điện, MV522LB vẫn có thể vận hành thủ công thông qua nút nhấn hoặc cần gạt tích hợp sẵn. Chính vì khả năng “2 trong 1” này, dòng van được gọi là van lai, vừa tự động vừa linh hoạt trong vận hành thực tế.

Điểm nổi bật trong thiết kế của MV522LB nằm ở việc tích hợp coil điện từ và cơ cấu tay điều khiển trên cùng thân van mà vẫn đảm bảo sự gọn gàng và dễ sử dụng. Khi cấp điện, van hoạt động như một van điện từ tiêu chuẩn, còn khi cần kiểm tra, bảo trì hoặc trong trường hợp mất điện, người dùng có thể thao tác trực tiếp bằng tay để điều khiển dòng khí. Thiết kế này giúp tăng tính chủ động và giảm phụ thuộc vào hệ thống điều khiển.

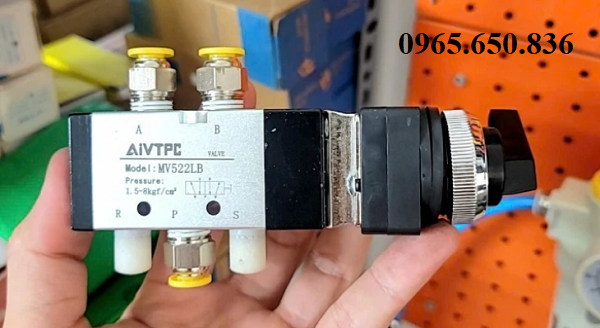

Van điện từ khí nén MV522LB.

Ngoài ra, van MV522LB thường được thiết kế theo dạng 5/2 (5 cửa – 2 vị trí), phù hợp để điều khiển các thiết bị như xy lanh khí nén trong nhiều ứng dụng khác nhau. Nhờ cấu trúc chắc chắn, khả năng chuyển đổi nhanh giữa hai chế độ và độ bền cao, dòng van này đặc biệt phù hợp trong các hệ thống yêu cầu tính linh hoạt, dễ kiểm tra và đảm bảo hoạt động liên tục ngay cả khi có sự cố về điện.

A. Chi tiết thông số kỹ thuật van điện từ MV522LB

Thông số có thể thay đổi theo từng nhà sản xuất hoặc phiên bản, nên kiểm tra thực tế để đảm bảo phù hợp với hệ thống khí nén đang sử dụng.

• Tên sản phẩm: Van điện từ khí nén MV522LB (có điều khiển tay).
• Loại van: Van điện từ kết hợp tay (manual override).
• Kiểu van: 5 cửa 2 vị trí (5/2).
• Kích thước cổng: 1/4” (ren PT/NPT/G tùy phiên bản).
• Áp suất làm việc: 0.15 – 0.8 MPa.
• Áp suất tối đa: 1.0 MPa.
• Nhiệt độ làm việc: -5 ~ 60°C.
• Điện áp coil: DC24V, AC220V.
• Công suất coil: ~3 – 5W (DC), ~5 – 8VA (AC).
• Thời gian đáp ứng: ≤ 0.05 giây.
• Lưu lượng khí: ~800 – 1200 L/phút .
• Môi chất sử dụng: Khí nén đã lọc sạch.
• Cơ cấu điều khiển: Điện từ + nút nhấn tay.
• Kiểu hồi: Lò xo hồi.
• Vật liệu thân: Hợp kim nhôm.
• Vật liệu gioăng/phớt: NBR hoặc tương đương.
• Chuẩn bảo vệ coil: IP65 (chống bụi, chống nước nhẹ).
• Thương hiệu: Airtac, STNC, SNS hoặc tương đương.
• Xuất xứ: Đài Loan / Trung Quốc.
• Tình trạng: Mới 100%.
• Nhà cung cấp: Thuận Phát Valve.

B. Ký hiệu MV522LB của van điện từ là gì?

Ký hiệu MV522LB không chỉ là mã sản phẩm mà còn thể hiện rõ cấu trúc và chức năng của van trong hệ thống khí nén. Việc hiểu đúng ý nghĩa từng ký tự sẽ giúp người dùng lựa chọn chính xác loại van phù hợp, tránh nhầm lẫn khi lắp đặt hoặc thay thế trong thực tế.

- MV Dòng van (Series): MV là ký hiệu cho dòng van điện từ khí nén tiêu chuẩn, thường được thiết kế nhỏ gọn, độ bền cao và phù hợp với nhiều hệ thống điều khiển tự động trong công nghiệp.

- 5/2 Cấu hình van (5 cửa, 2 vị trí): Số 5 thể hiện van có 5 cổng khí (P, A, B, R, S), còn “2” là 2 trạng thái làm việc, cho phép điều khiển hướng dòng khí để vận hành xy lanh tiến – lùi linh hoạt.

- LB Có chức năng điều khiển tay (Manual override): Ký hiệu LB cho biết van được tích hợp thêm cơ cấu điều khiển bằng tay, cho phép người dùng thao tác trực tiếp khi cần test, bảo trì hoặc sử dụng trong trường hợp mất điện.

Hiểu rõ ký hiệu MV522LB sẽ giúp người dùng dễ dàng nhận diện đúng loại van, đảm bảo lựa chọn chính xác và tối ưu hiệu quả vận hành cho hệ thống khí nén.

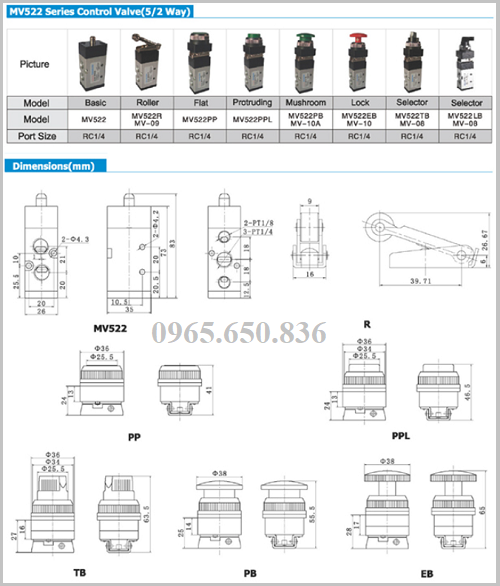

Model MV522LB.

II. Cấu tạo và nguyên lý hoạt động của van điện từ MV522LB

Van điện từ MV522LB là dòng van khí nén đặc biệt với thiết kế điều khiển kép (điện + tay), cho phép linh hoạt vận hành trong nhiều tình huống khác nhau. Chính sự kết hợp này giúp van vừa đáp ứng yêu cầu tự động hóa, vừa hỗ trợ thao tác thủ công khi cần test, bảo trì hoặc xử lý sự cố. Để hiểu rõ hiệu quả sử dụng, cần nắm được cấu tạo chi tiết và nguyên lý hoạt động của dòng van này.

A. Cấu tạo của van điện từ MV522LB

Van MV522LB được thiết kế với nhiều bộ phận kết hợp chặt chẽ, đặc biệt là sự tích hợp giữa cơ cấu điện từ và điều khiển tay trên cùng một thân van.

• Coil điện từ (cuộn điện): Là bộ phận tạo lực từ khi cấp điện, giúp dịch chuyển lõi van để thay đổi trạng thái dòng khí, đóng vai trò chính trong chế độ vận hành tự động của van.
• Nút nhấn / tay gạt (manual override): Được tích hợp trực tiếp trên thân van, cho phép người vận hành tác động cơ học để chuyển trạng thái van mà không cần cấp điện, rất hữu ích khi test hoặc mất điện.
• Thân van hợp kim nhôm: Được chế tạo từ nhôm đúc chắc chắn, giúp chịu áp lực tốt, chống ăn mòn và đảm bảo độ bền khi làm việc trong môi trường công nghiệp có tần suất hoạt động cao.
• Lõi van (spool) bên trong: Là bộ phận chuyển động chính, có nhiệm vụ đóng/mở và chuyển hướng dòng khí giữa các cổng, hoạt động nhờ lực từ coil hoặc tác động cơ từ tay gạt.
• Hệ thống cổng khí (P, A, B, R, S): Bao gồm cổng cấp khí, cổng làm việc và cổng xả, được bố trí theo chuẩn 5/2 giúp điều khiển linh hoạt hướng dòng khí đến xy lanh.

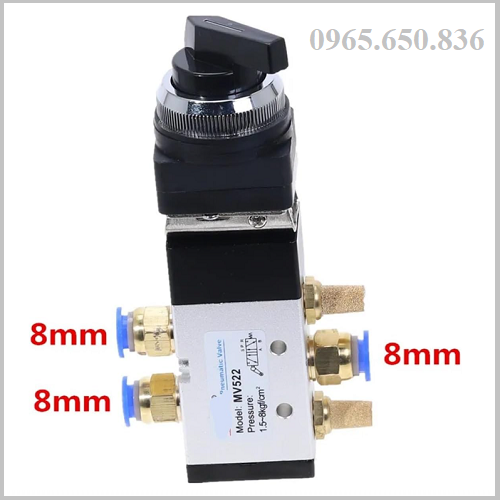

Van MV522LB điện từ khí nén.

B. Nguyên lý hoạt động của van điện từ MV522LB

Ở chế độ tự động, khi cấp điện vào coil, từ trường sinh ra sẽ hút lõi van di chuyển sang một vị trí xác định, từ đó thay đổi đường đi của dòng khí. Khí nén từ cổng cấp (P) sẽ được dẫn đến một trong hai cổng làm việc (A hoặc B), đồng thời cổng còn lại sẽ xả khí ra ngoài. Quá trình này giúp điều khiển xy lanh thực hiện chuyển động tiến hoặc lùi một cách chính xác theo tín hiệu điện.

Trong trường hợp không có điện hoặc cần thao tác thủ công, người vận hành có thể sử dụng nút nhấn hoặc tay gạt để tác động trực tiếp lên lõi van. Khi đó, van vẫn có thể chuyển trạng thái tương tự như khi cấp điện, đảm bảo hệ thống tiếp tục hoạt động hoặc phục vụ cho việc kiểm tra, bảo trì. Chính cơ chế điện  tay song song này giúp MV522LB trở thành giải pháp linh hoạt và an toàn trong nhiều hệ thống khí nén.

III. Đánh giá ưu điểm và ứng dụng thực tế của van điện từ MV522LB

Van điện từ MV522LB là dòng van khí nén nổi bật nhờ khả năng điều khiển kép (điện + tay), mang lại sự linh hoạt vượt trội so với các dòng van thông thường. Thiết bị này không chỉ phù hợp cho hệ thống tự động hóa mà còn đặc biệt hữu ích trong các tình huống cần kiểm tra, vận hành thủ công hoặc xử lý sự cố.

A. Ưu điểm nổi bật của van điện từ MV522LB

- Điều khiển kép linh hoạt (điện + tay): Van cho phép vận hành bằng tín hiệu điện trong chế độ tự động, đồng thời có thể thao tác thủ công khi cần test hệ thống hoặc khi xảy ra sự cố mất điện.

- Đảm bảo hệ thống không bị gián đoạn: Nhờ có cơ chế điều khiển tay, van vẫn hoạt động được ngay cả khi hệ thống điện gặp sự cố, giúp duy trì vận hành và tránh gián đoạn sản xuất.

- Thiết kế gọn gàng, tích hợp đa chức năng: Việc tích hợp cả coil điện và nút nhấn tay trên cùng một thân van giúp tiết kiệm không gian, dễ lắp đặt và phù hợp với nhiều cấu hình hệ thống khác nhau.

- Phản hồi nhanh, độ chính xác cao: Van có khả năng chuyển trạng thái nhanh, đảm bảo kiểm soát dòng khí chính xác, phù hợp với các hệ thống yêu cầu tốc độ và độ ổn định cao.

- Dễ bảo trì và kiểm tra hệ thống: Người vận hành có thể kiểm tra hoạt động của van và xy lanh trực tiếp bằng tay mà không cần cấp điện, giúp tiết kiệm thời gian trong quá trình bảo trì.

B. Ứng dụng thực tế của van điện từ MV522LB

• Van được sử dụng để điều khiển xy lanh trong các dây chuyền sản xuất, máy móc tự động, nơi cần sự linh hoạt giữa vận hành tự động và thủ công.
• Nhờ có chức năng điều khiển tay, van MV522LB rất phù hợp để kiểm tra hoạt động của hệ thống trước khi đưa vào vận hành chính thức.
• Van giúp kỹ thuật viên dễ dàng thao tác trực tiếp để kiểm tra từng bộ phận mà không cần phụ thuộc vào hệ thống điện, tăng tính an toàn và hiệu quả khi bảo trì.
• Trong các hệ thống quan trọng, van MV522LB được lắp đặt để đảm bảo vẫn có thể điều khiển thiết bị khi mất điện hoặc khi hệ thống điều khiển gặp sự cố.
• Phù hợp với các máy móc cần chuyển đổi nhanh giữa chế độ tự động và thủ công, đặc biệt trong các dây chuyền sản xuất đa chức năng.

>>> Với những ưu điểm nổi bật và tính ứng dụng cao, van điện từ MV522LB là lựa chọn tối ưu cho các hệ thống khí nén cần sự linh hoạt, ổn định và an toàn trong vận hành.

Van điện từ MV522LB là giải pháp điều khiển khí nén linh hoạt, kết hợp giữa tự động và thủ công, giúp hệ thống vận hành ổn định trong nhiều tình huống khác nhau. Với thiết kế thông minh, độ bền cao và khả năng ứng dụng đa dạng, đây là lựa chọn phù hợp cho các hệ thống cần tính linh hoạt, dễ kiểm soát và đảm bảo hoạt động liên tục ngay cả khi có sự cố về điện.

Để đảm bảo lựa chọn đúng sản phẩm và phù hợp với từng hệ thống cụ thể, việc tìm đến đơn vị cung cấp uy tín là yếu tố quan trọng. Thuận Phát Valve là đơn vị chuyên cung cấp các dòng van khí nén chính hãng, trong đó có van điện từ MV522LB với đầy đủ cấu hình và sẵn kho. Không chỉ cung cấp sản phẩm, Thuận Phát còn hỗ trợ tư vấn kỹ thuật thực tế, giúp khách hàng lựa chọn đúng, dùng bền, tối ưu chi phí vận hành lâu dài.
