Van điện từ khí nén 4V320-10

Van điện từ khí nén 4V320-10 là dòng van công suất lớn, được sử dụng phổ biến trong các hệ thống khí nén yêu cầu lưu lượng cao và điều khiển các xy lanh kích thước lớn. Tuy nhiên, trong thực tế, không ít trường hợp lựa chọn sai model hoặc lắp đặt chưa đúng kỹ thuật khiến hệ thống hoạt động chậm, thiếu lực hoặc kém ổn định.

Trong bài viết này, Thuận Phát Valve sẽ cung cấp những thông tin chi tiết và thực tế nhất về dòng van điện từ 4V320-10, giúp quý khách hiểu rõ cấu tạo, nguyên lý và cách lựa chọn phù hợp. Từ đó đảm bảo hệ thống vận hành hiệu quả, ổn định và tối ưu chi phí sử dụng lâu dài.

I. Mô tả chi tiết về van điện từ khí nén 4V320-10

Van điện từ khí nén 4V320-10 là dòng van điều khiển khí nén dạng 5 cửa 2 vị trí (5/2), sử dụng cuộn coil điện từ để đóng/mở và đảo chiều dòng khí trong hệ thống. Thiết bị này đóng vai trò trung tâm trong việc điều khiển hoạt động của xy lanh khí nén, đặc biệt là các dòng xy lanh có kích thước lớn. Khi có tín hiệu điện, van sẽ chuyển trạng thái, giúp khí nén đi theo hướng mong muốn để điều khiển chuyển động tiến, lùi của cơ cấu chấp hành.

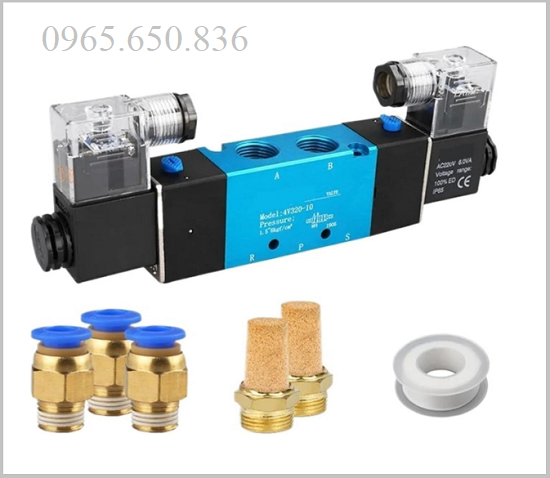

Van điện từ 4V320-10 khí nén.

Điểm nổi bật của van điện từ 4V320-10 nằm ở khả năng xử lý lưu lượng khí lớn, phù hợp với các hệ thống yêu cầu tốc độ cao và lực mạnh. So với các dòng nhỏ như 4V210 hay 4V220, van 4V320 có kích thước cổng lớn hơn (ren 3/8”), giúp tăng lưu lượng khí cấp vào xy lanh, từ đó cải thiện tốc độ và hiệu suất vận hành. Nhờ thiết kế chắc chắn, phản hồi nhanh và độ bền cao, dòng van này thường được sử dụng trong các hệ thống tự động hóa, máy ép hoặc dây chuyền sản xuất công nghiệp.

A. Chi tiết thông số kỹ thuật van điện từ khí nén 4V320-10

• Tên sản phẩm: Van điện từ khí nén 4V320-10.
• Loại van: Van điện từ điều khiển khí nén.
• Kiểu van: 5 cửa 2 vị trí (5/2).
• Kích thước cổng: 3/8” (ren PT/NPT/G tùy phiên bản).
• Áp suất làm việc: 0.15 – 0.8 MPa.
• Áp suất tối đa: 1.0 MPa.
• Nhiệt độ làm việc: -5 ~ 60°C.
• Điện áp coil: 12VDC, 24VDC, 110VAC, 220VAC.
• Công suất tiêu thụ: 3W – 6W.
• Thời gian đáp ứng: ≤ 0.05 giây.
• Lưu lượng khí: ~2500 – 3500 L/phút.
• Môi chất sử dụng: Khí nén đã lọc sạch
• Kiểu tác động: Tác động điện từ.
• Vật liệu thân: Hợp kim nhôm.
• Vật liệu gioăng/phớt: NBR hoặc PU.
• Chuẩn bảo vệ coil: IP65.
• Thương hiệu: Airtac, STNC, SNS hoặc tương đương.
• Xuất xứ: Đài Loan / Trung Quốc.
• Tình trạng: Mới 100%.
• Nhà cung cấp: Thuận Phát Valve.
• Chế độ bảo hành: Bảo hành từ 6 – 12 tháng.

B. Bảng thông số van điện từ khí nén Airtac 4V320-10

II. Những đặc điểm nổi bật của van điện từ khí nén 4V320-10

Van điện từ khí nén 4V320-10 được thiết kế chuyên dụng cho các hệ thống yêu cầu lưu lượng lớn và hiệu suất cao. Nhờ cấu trúc tối ưu và khả năng vận hành ổn định, dòng van này trở thành lựa chọn phổ biến trong các ứng dụng công nghiệp nặng và tự động hóa.

• Lưu lượng khí lớn: Với kích thước cổng 3/8”, van khí nén 4V320-10 cho phép lưu lượng khí đi qua lớn hơn nhiều so với các dòng nhỏ, giúp xy lanh hoạt động nhanh, mạnh và ổn định hơn.
• Phản hồi nhanh: Cơ cấu coil điện từ giúp van chuyển trạng thái nhanh, đảm bảo tín hiệu điều khiển được thực hiện tức thời, giảm độ trễ và tăng hiệu quả vận hành của hệ thống.
• Thiết kế 5/2 linh hoạt: Cấu trúc 5 cửa 2 vị trí giúp van dễ dàng điều khiển chuyển động tiến – lùi của xy lanh, phù hợp với hầu hết các ứng dụng khí nén trong thực tế.
• Độ bền cao: Thân van được làm từ hợp kim nhôm chắc chắn, kết hợp với các chi tiết bên trong gia công chính xác, giúp van chịu được áp lực cao và hoạt động ổn định trong môi trường công nghiệp.
• Đa dạng điện áp coil: Van hỗ trợ nhiều mức điện áp như 24VDC, 220VAC…, giúp dễ dàng kết nối với PLC hoặc hệ thống điều khiển hiện có mà không cần thay đổi cấu trúc.
• Dễ lắp đặt và thay thế: Thiết kế tiêu chuẩn, ren phổ biến giúp van có thể thay thế nhanh chóng các dòng tương đương, giảm thời gian thi công và bảo trì hệ thống.

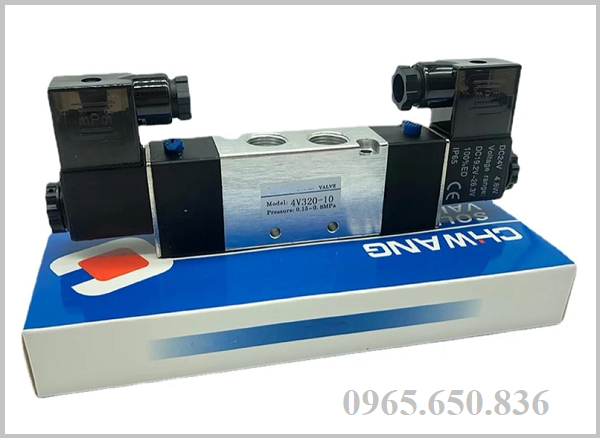

Van điện từ 4V320-10.

III. Ứng dụng thực tế của van điện từ khí nén 4V320-10

Van điện từ khí nén 4V320-10 phát huy tối đa hiệu quả trong các hệ thống có yêu cầu lưu lượng lớn, tốc độ cao và tải nặng. Nhờ khả năng cấp khí mạnh và phản hồi nhanh, dòng van này đặc biệt phù hợp với các ứng dụng công nghiệp quy mô lớn và tự động hóa chuyên sâu.

- Hệ thống sử dụng xy lanh khí nén kích thước lớn: Với các xy lanh từ Ø63 trở lên, van 4V320-10 giúp đảm bảo đủ lưu lượng khí cấp, giúp xy lanh hoạt động mạnh, nhanh và không bị thiếu lực trong quá trình vận hành.

- Máy ép, máy dập và cơ cấu tải nặng: Trong các thiết bị cần lực lớn và hoạt động liên tục, van 4V320-10 giúp duy trì áp suất ổn định, đảm bảo hiệu suất làm việc và hạn chế tình trạng tụt áp hoặc chậm hành trình.

- Dây chuyền sản xuất tự động quy mô lớn: Các hệ thống yêu cầu tốc độ cao và hoạt động liên tục sẽ cần van có khả năng phản hồi nhanh và lưu lượng lớn, giúp tăng năng suất và giảm thời gian chu kỳ.

- Hệ thống điều khiển nhiều xy lanh đồng thời: Trong các hệ thống phức tạp, van 4V320-10 đảm bảo cung cấp đủ khí cho nhiều cơ cấu hoạt động cùng lúc mà không bị giảm hiệu suất.

- Hệ thống cần tốc độ phản hồi nhanh và chính xác: Với khả năng chuyển trạng thái nhanh, van phù hợp cho các ứng dụng yêu cầu điều khiển chính xác, đặc biệt trong các hệ thống tự động hóa hiện đại.

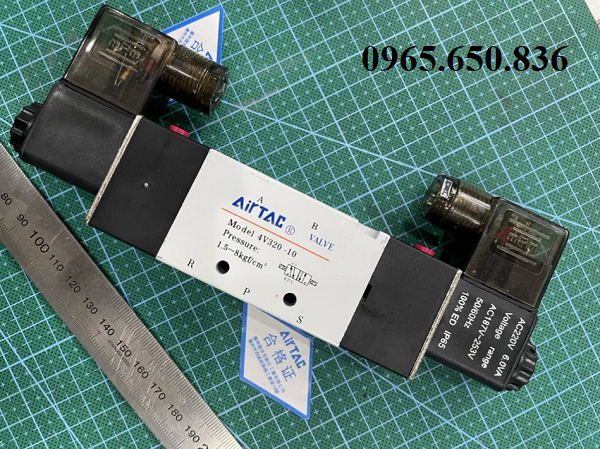

Solenoid valve 4V320-10.

IV. Những sai lầm trong quá trình chọn van điện từ khí nén 4V320-10

Trong thực tế, việc lựa chọn van điện từ Airtac 4V320-10 tưởng đơn giản nhưng lại là nguyên nhân gây ra nhiều lỗi vận hành trong hệ thống khí nén. Nếu chọn sai ngay từ đầu, hệ thống có thể hoạt động kém hiệu quả, tốn chi phí và giảm tuổi thọ thiết bị.

- Chọn dư lưu lượng so với nhu cầu thực tế: Nhiều người nghĩ chọn van lớn sẽ tốt hơn, nhưng thực tế nếu lưu lượng quá dư sẽ gây lãng phí, khó kiểm soát tốc độ và làm hệ thống hoạt động không ổn định.

- Không tính toán theo kích thước xy lanh: Van 4V320 phù hợp với xy lanh lớn, nếu sử dụng cho xy lanh nhỏ sẽ gây mất cân đối hệ thống, trong khi dùng cho xy lanh lớn nhưng không tính toán kỹ vẫn có thể thiếu lưu lượng.

- Chọn sai điện áp coil điều khiển: Việc chọn sai điện áp như 24VDC, 220VAC… sẽ khiến van không hoạt động hoặc gây cháy coil, ảnh hưởng trực tiếp đến toàn bộ hệ thống điều khiển.

- Lắp sai cổng khí (P, A, B, R, S): Đây là lỗi rất phổ biến, khi đấu sai cổng sẽ khiến xy lanh không hoạt động đúng hướng, thậm chí không hoạt động, gây khó khăn trong quá trình vận hành và kiểm tra.

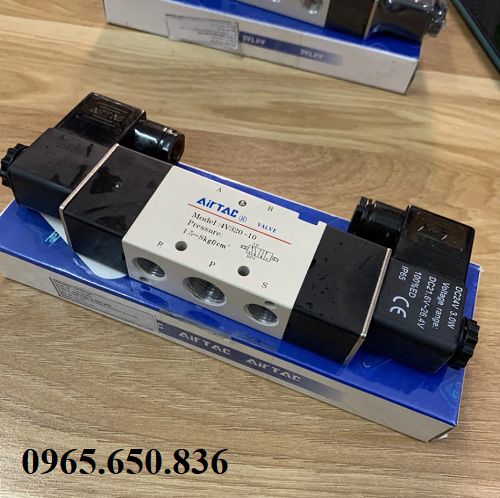

Van điện từ khí nén airtac 4V320-10.

V. Báo giá van điện từ khí nén 4V320-10

Thuận Phát Valve là đơn vị chuyên cung cấp các dòng van điện từ khí nén 4V320-10 với nguồn hàng ổn định, đa dạng thương hiệu và cấu hình, đáp ứng nhanh nhu cầu từ hệ thống nhỏ đến dây chuyền công nghiệp lớn. Với kinh nghiệm thực tế trong lĩnh vực khí nén, Thuận Phát không chỉ cung cấp sản phẩm mà còn tư vấn đúng loại van theo tải, lưu lượng và điều kiện vận hành, giúp khách hàng tối ưu chi phí và tránh các sai sót kỹ thuật.

Giá thành của van điện từ 4V320-10 trên thị trường không cố định mà phụ thuộc vào nhiều yếu tố khác nhau. Việc hiểu rõ các yếu tố này sẽ giúp lựa chọn sản phẩm phù hợp với ngân sách và nhu cầu sử dụng thực tế.

• Theo thương hiệu (hãng sản xuất): Các thương hiệu như Airtac, STNC, SNS hoặc các dòng OEM sẽ có mức giá khác nhau, trong đó các hãng uy tín thường có giá cao hơn nhưng đảm bảo độ bền và độ ổn định lâu dài.
• Theo loại coil điện từ: Van sử dụng coil 24VDC, 220VAC hoặc các loại chống nước, chống bụi (IP65 trở lên) sẽ có giá khác nhau, tùy thuộc vào yêu cầu kỹ thuật và môi trường làm việc của hệ thống.
• Theo số lượng đặt hàng: Khi mua với số lượng lớn, giá thành sẽ được tối ưu hơn so với mua lẻ, đặc biệt đối với các đơn vị thi công hoặc sản xuất cần sử dụng đồng bộ nhiều van trong hệ thống.

Để có báo giá chính xác và phù hợp nhất, nên xác định rõ yêu cầu kỹ thuật và điều kiện sử dụng thực tế trước khi lựa chọn sản phẩm. Quý khách hàng cần báo giá chi tiết cho sản phẩm này vui lòng liên hệ trực tiếp với Thuận Phát Valve để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm.

Hotline liên hệ: 0965.650.836
