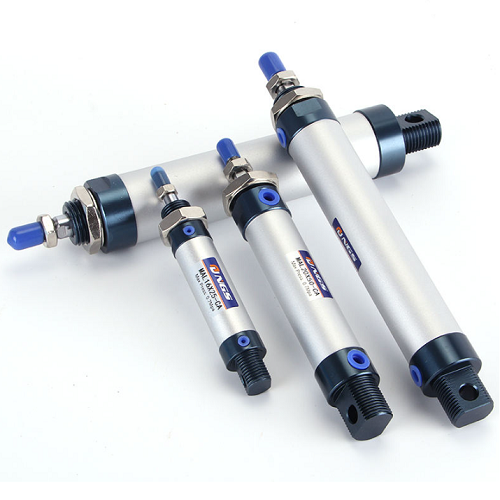

Xy lanh khí nén MAL tròn

I. Tìm hiểu chi tiết – Xy lanh khí nén MAL tròn là gì?

Xy lanh khí nén MAL tròn là dòng xy lanh mini được thiết kế với thân dạng tròn, kích thước nhỏ gọn và trọng lượng nhẹ, chuyên dùng cho các hệ thống yêu cầu độ chính xác cao và không gian lắp đặt hạn chế. Khác với các dòng xy lanh vuông cồng kềnh, MAL được tối ưu về thiết kế để dễ dàng tích hợp vào các cơ cấu máy nhỏ, nơi cần sự linh hoạt và tốc độ phản hồi nhanh. Đây là dòng xy lanh rất phổ biến trong các thiết bị tự động hóa quy mô nhỏ và trung bình.

Về cấu trúc, xy lanh MAL thường có thân được làm từ nhôm hoặc inox dạng ống tròn, giúp giảm trọng lượng nhưng vẫn đảm bảo độ bền và khả năng chịu áp lực tốt. Thiết kế tròn không chỉ giúp tiết kiệm không gian mà còn hạn chế bám bụi và dễ vệ sinh trong quá trình sử dụng. Nhờ đó, dòng xy lanh này đặc biệt phù hợp với các môi trường yêu cầu cao về độ sạch và tính thẩm mỹ như ngành thực phẩm, dược phẩm hoặc thiết bị tự động nhỏ gọn.

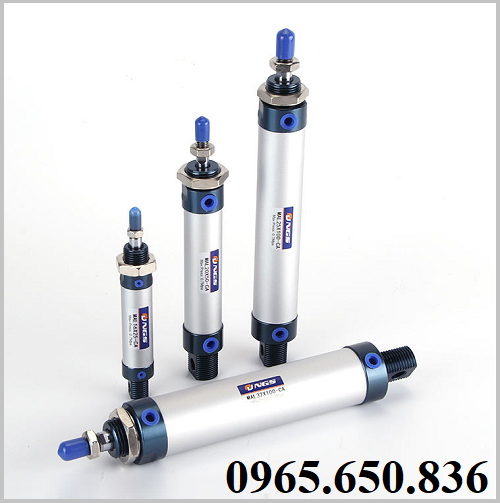

Xy lanh tròn MAL khí nén.

So với dòng xy lanh SC vuông, MAL tròn có sự khác biệt rõ rệt về mục đích sử dụng. Nếu SC phù hợp với các hệ thống tải lớn và phổ thông, thì MAL lại được ưu tiên trong các ứng dụng tải nhẹ đến trung bình, cần tốc độ cao và độ chính xác tốt. Các model phổ biến như MAL20, MAL25, MAL32, MAL40 tương ứng với đường kính piston, cho phép người dùng lựa chọn linh hoạt theo từng yêu cầu cụ thể của hệ thống.

Chi tiết thông số kỹ thuật xy lanh khí nén MAL tròn

Xy lanh khí nén MAL tròn được thiết kế theo tiêu chuẩn mini cylinder, với kích thước nhỏ gọn nhưng vẫn đảm bảo khả năng làm việc ổn định trong nhiều ứng dụng khác nhau. Các model phổ biến như MAL20, MAL25, MAL32, MAL40 được phân loại theo đường kính piston, từ đó quyết định lực đẩy và phạm vi ứng dụng của từng loại.

II. Cấu tạo và nguyên lý hoạt động của xy lanh khí nén MAL tròn

Xy lanh khí nén MAL tròn được thiết kế theo dạng mini cylinder với cấu trúc tối giản nhưng vẫn đảm bảo hiệu suất làm việc ổn định và chính xác. Để hiểu rõ khả năng vận hành của dòng xy lanh này, cần nắm được cấu tạo bên trong cũng như nguyên lý hoạt động của thiết bị, từ đó giúp lựa chọn và sử dụng đúng trong từng ứng dụng cụ thể.

A. Cấu tạo của xy lanh khí nén MAL tròn

Xy lanh MAL tròn được cấu thành từ nhiều bộ phận quan trọng, mỗi chi tiết đều đóng vai trò riêng trong việc đảm bảo chuyển động mượt, kín khí và bền bỉ trong quá trình vận hành.

- Thân xy lanh (ống tròn nhôm/inox): Được chế tạo dạng ống tròn từ hợp kim nhôm hoặc inox, giúp giảm trọng lượng nhưng vẫn đảm bảo độ cứng, chống ăn mòn và phù hợp với môi trường làm việc có yêu cầu cao về độ sạch.

- Ty piston: Là bộ phận truyền lực chính, thường được làm từ thép mạ crom hoặc inox, có độ cứng cao, chống cong vênh và đảm bảo truyền lực ổn định trong suốt quá trình hoạt động liên tục.

- Piston và phớt làm kín: Piston di chuyển bên trong thân xy lanh để tạo chuyển động, kết hợp với hệ thống phớt giúp đảm bảo độ kín khí, giảm rò rỉ và hạn chế ma sát giữa các bề mặt tiếp xúc.

- Cổng cấp và xả khí: Là vị trí dẫn khí nén vào và ra khỏi xy lanh, sử dụng ren tiêu chuẩn để kết nối với van điện từ, giúp điều khiển hướng và tốc độ di chuyển của piston.

- Nắp hai đầu xy lanh: Nắp trước và nắp sau có chức năng cố định các bộ phận bên trong, đồng thời chịu áp lực khí nén và hỗ trợ lắp đặt xy lanh vào hệ thống một cách chắc chắn.

Sơ đồ bản vẻ xy lanh khí nén MAL tròn.

B. Nguyên lý hoạt động của xy lanh MAL tròn

Xy lanh khí nén MAL tròn hoạt động dựa trên nguyên lý sử dụng áp suất khí nén để tạo ra chuyển động tịnh tiến. Khi khí nén được cấp vào một phía của xy lanh thông qua cổng khí, áp suất sẽ tác động lên piston, đẩy piston di chuyển về phía đối diện. Đồng thời, lượng khí ở phía còn lại sẽ được xả ra ngoài, tạo thành lực đẩy giúp thực hiện các thao tác như nâng, đẩy hoặc kẹp trong hệ thống.

Khi hệ thống đảo chiều cấp khí, dòng khí sẽ được đưa vào phía ngược lại của piston, khiến piston di chuyển theo hướng ngược lại và hoàn thành chu trình hồi. Nhờ cơ chế tác động kép này, xy lanh MAL có thể hoạt động linh hoạt, đáp ứng nhanh và phù hợp với các ứng dụng yêu cầu tốc độ cao và độ chính xác trong không gian lắp đặt hạn chế.

III. Đánh giá ưu điểm nổi bật và ứng dụng thực tế của xy lanh khí nén MAL tròn

Xy lanh khí nén MAL tròn được đánh giá cao nhờ thiết kế nhỏ gọn, linh hoạt và phù hợp với các hệ thống yêu cầu độ chính xác cao. Không chỉ mang lại hiệu quả vận hành ổn định, dòng xy lanh này còn giúp tối ưu không gian lắp đặt và giảm chi phí cho nhiều ứng dụng thực tế.

A. Ưu điểm nổi bật của xy lanh khí nén MAL tròn

• Với thân dạng tròn và kích thước nhỏ, xy lanh MAL dễ dàng lắp đặt trong các vị trí hạn chế diện tích, đặc biệt phù hợp với các hệ thống máy nhỏ và thiết bị tự động hóa tinh gọn.
• Nhờ sử dụng vật liệu nhôm hoặc inox, xy lanh có trọng lượng nhẹ, dễ lắp đặt nhưng vẫn đảm bảo khả năng chịu lực và chống ăn mòn trong môi trường công nghiệp.
• Thiết kế tối ưu giúp xy lanh MAL có tốc độ làm việc cao, phù hợp với các ứng dụng cần chu kỳ hoạt động nhanh và liên tục trong dây chuyền sản xuất.
• Với hành trình ổn định và ít rung lắc, xy lanh MAL đảm bảo độ chính xác trong từng chuyển động, phù hợp với các hệ thống yêu cầu kiểm soát vị trí.
• Là dòng xy lanh phổ biến, MAL có sẵn nhiều kích thước và phụ kiện đi kèm, giúp việc thay thế nhanh chóng và tiết kiệm chi phí vận hành.

B. Ứng dụng thực tế của xy lanh khí nén MAL tròn

Xy lanh khí nén MAL tròn được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ thiết kế nhỏ gọn, linh hoạt và khả năng làm việc chính xác. Đặc biệt, trong các hệ thống yêu cầu tốc độ cao và không gian lắp đặt hạn chế, dòng xy lanh này thể hiện rõ lợi thế khi giúp tối ưu cấu trúc máy, giảm chiếm diện tích và nâng cao hiệu suất vận hành. Chính vì vậy, MAL thường xuất hiện trong các thiết bị tự động hóa, máy đóng gói và các cơ cấu cơ khí yêu cầu độ chính xác cao.

• Ứng dụng 1: Sử dụng trong các hệ thống băng truyền đóng gói, phân loại và bao bì tự động.
• Ứng dụng 2: Sử dụng trong các thiết bị tự động hóa nhỏ và cơ cấu chính xác, các chi tiết vận động của robot.
• Ứng dụng 3: Sử dụng trong ngành thực phẩm, dược phẩm, các hệ thống băng chuyền, sản xuất thực phẩm chức năng, thuốc, thiết bị y tế.
• Ứng dụng 4: Sử dụng trong các hệ thống băng tải và phân loại sản phẩm, các hệ thống nhà máy sản xuất linh kiện, phụ tùng điện tử, máy móc.

Ứng dụng của xy lanh khí nén tròn MAL.

IV. Những lưu ý khi lựa chọn và sử dụng xy lanh khí nén MAL tròn

Xy lanh khí nén MAL tròn có thiết kế nhỏ gọn và linh hoạt, tuy nhiên để thiết bị hoạt động ổn định và bền bỉ, cần lựa chọn và sử dụng đúng kỹ thuật. Dưới đây là những lưu ý quan trọng giúp hạn chế lỗi và tối ưu hiệu quả vận hành.

- Chọn đúng kích thước theo tải trọng thực tế: Mỗi model MAL20, MAL25, MAL32, MAL40 tương ứng với lực đẩy khác nhau, cần tính toán tải trước khi lựa chọn để tránh tình trạng thiếu lực hoặc gây quá tải trong quá trình vận hành.

- Xác định đúng hành trình làm việc: Hành trình cần phù hợp với yêu cầu thực tế, không nên chọn quá ngắn gây thiếu hành trình hoặc quá dài làm giảm độ ổn định và tăng nguy cơ cong ty.

- Sử dụng trong đúng môi trường làm việc: Với môi trường ẩm, bụi hoặc có hóa chất, nên chọn loại có vật liệu inox hoặc lớp bảo vệ phù hợp để tránh ăn mòn và tăng tuổi thọ thiết bị.

- Đảm bảo lắp đặt đúng trục và không lệch tâm: Xy lanh MAL có kích thước nhỏ nên dễ bị ảnh hưởng nếu lắp lệch, cần căn chỉnh chính xác để tránh mài mòn ty piston và giảm hiệu suất vận hành.

- Kết hợp phụ kiện phù hợp: Sử dụng đúng các phụ kiện như đầu nối, mắt trâu hoặc đế lắp sẽ giúp xy lanh hoạt động linh hoạt hơn, hạn chế rung và giảm lực lệch trong quá trình làm việc.

- Kiểm tra và bảo trì định kỳ: Cần kiểm tra độ kín, tình trạng phớt và độ trơn của ty piston để phát hiện sớm các dấu hiệu hư hỏng, từ đó đảm bảo hệ thống luôn hoạt động ổn định.

>>> Việc tuân thủ các lưu ý trên sẽ giúp xy lanh khí nén MAL tròn phát huy tối đa hiệu quả, đồng thời giảm thiểu rủi ro và chi phí sửa chữa trong quá trình sử dụng lâu dài.

V. Địa điểm mua xy lanh khí nén MAL tròn hàng đầu hiện nay

Quý khách hang đang tìm kiếm đơn vị cung cấp các thiết bị khí nén uy tín, thì Thuận Phát Valve là đơn vị hang đầu chuyên cung cấp xy lanh khí nén MAL tròn với đầy đủ các kích thước phổ biến như MAL20, MAL25, MAL32, MAL40, và các thiết bị chuyên dụng khác, đáp ứng nhanh cho nhiều nhu cầu từ hệ thống nhỏ đến các ứng dụng tự động hóa chính xác. Không chỉ cung cấp sản phẩm, chúng tôi tập trung vào việc hiểu rõ yêu cầu thực tế để đưa ra lựa chọn phù hợp, giúp khách hàng tránh các lỗi kỹ thuật ngay từ đầu.

Điểm mạnh của Thuận Phát nằm ở khả năng tư vấn theo ứng dụng thực tế, đặc biệt với các hệ thống yêu cầu không gian nhỏ, tốc độ cao hoặc độ chính xác. Thay vì chỉ chọn theo kích thước, đội ngũ kỹ thuật sẽ hỗ trợ tính toán lực, hành trình và điều kiện làm việc, đảm bảo xy lanh hoạt động ổn định và bền bỉ.

Bên cạnh đó, Thuận Phát luôn duy trì nguồn hàng sẵn kho và đa dạng cấu hình, giúp khách hàng triển khai nhanh mà không phải chờ đợi. Kết hợp với mức giá hợp lý và chất lượng ổn định, đây là lựa chọn phù hợp cho các đơn vị cần tối ưu chi phí nhưng vẫn đảm bảo hiệu suất vận hành lâu dài.
