Mắt trâu xy lanh khí nén

Mắt trâu xy lanh khí nén là một trong những chi tiết nhỏ nhưng lại ảnh hưởng trực tiếp đến độ bền và độ ổn định của toàn bộ hệ thống. Trong thực tế, nhiều trường hợp xy lanh nhanh hỏng không phải do chất lượng thiết bị mà đến từ tình trạng lệch trục trong quá trình lắp đặt và vận hành. Đây là lỗi rất phổ biến nhưng thường bị bỏ qua.

Chính vì vậy, rod end bearing (mắt trâu) được sử dụng như một giải pháp hiệu quả để hấp thụ sai lệch cơ khí, cho phép hệ thống hoạt động linh hoạt hơn mà không gây áp lực lên ty xy lanh. Nhờ khả năng xoay đa hướng, thiết bị này giúp giảm mài mòn, hạn chế rung lắc và kéo dài tuổi thọ cho toàn bộ cơ cấu truyền

I. Mắt trâu xy lanh khí nén là gì? Và vì sao cần sử dụng chúng

Mắt trâu xy lanh khí nén là một dạng khớp nối linh hoạt được lắp tại đầu ty xy lanh, cho phép liên kết với cơ cấu làm việc mà vẫn đảm bảo khả năng xoay và bù sai lệch. Trong thực tế, việc lắp đặt luôn tồn tại sai số nhất định, nếu sử dụng liên kết cứng sẽ dễ gây lệch trục, mài mòn và giảm tuổi thọ thiết bị. Chính vì vậy, mắt trâu được sử dụng như một giải pháp giúp hệ thống vận hành ổn định hơn, giảm rung lắc và bảo vệ xy lanh trong quá trình làm việc lâu dài.

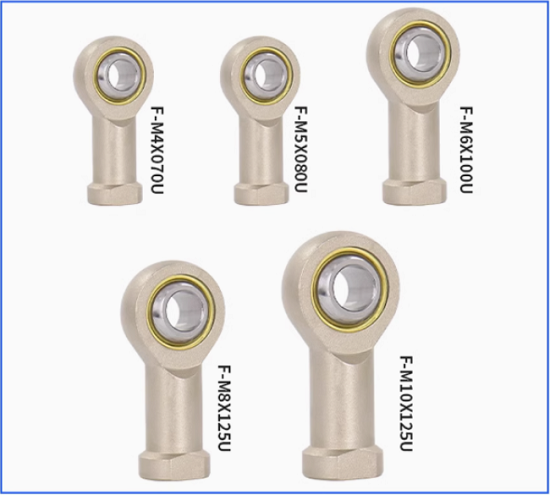

Mắt trâu lắp đặt xy lanh khí nén.

A. Mắt trâu xy lanh khí nén thực chất là gì trong hệ thống?

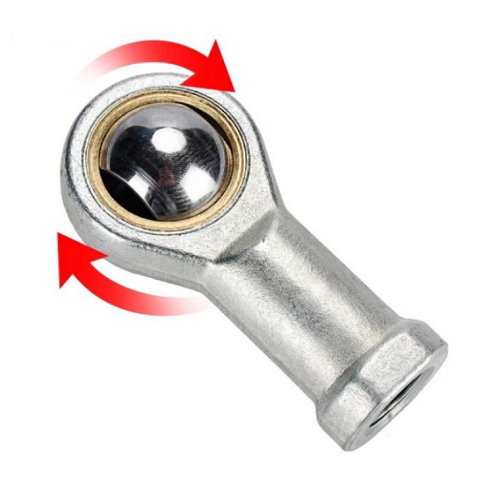

Trong hệ thống khí nén, mắt trâu không đơn thuần chỉ là một chi tiết kết nối giữa ty xy lanh và cơ cấu bên ngoài, mà thực chất nó đóng vai trò như một khớp liên kết linh hoạt. Nhờ thiết kế dạng bi cầu, mắt trâu cho phép chuyển động đa hướng, giúp hệ thống vận hành “mềm” hơn thay vì bị cố định cứng như các dạng liên kết truyền thống.

- Không chỉ là đầu nối mà là khớp linh hoạt: Mắt trâu hoạt động như một khớp cầu, cho phép xoay linh hoạt giữa các trục, giúp kết nối giữa xy lanh và cơ cấu làm việc không bị cứng, giảm áp lực lên ty và các chi tiết liên quan.

- Cho phép xoay và bù sai lệch cơ khí: Trong thực tế lắp đặt, việc lệch trục gần như không thể tránh khỏi. Mắt trâu giúp hấp thụ các sai lệch này, cho phép hệ thống vẫn hoạt động ổn định mà không gây mài mòn hoặc cong ty xy lanh.

- Đóng vai trò quan trọng trong cơ cấu chuyển động: Nhờ khả năng xoay đa hướng, mắt trâu giúp truyền lực một cách linh hoạt, giảm rung lắc và đảm bảo chuyển động mượt mà, đặc biệt trong các hệ thống tự động hóa có tần suất hoạt động cao.

B. Vì sao hệ thống xy lanh bắt buộc nên dùng mắt trâu?

Trong thực tế lắp đặt và vận hành, rất hiếm khi các hệ thống cơ khí đạt được độ đồng tâm tuyệt đối. Chính những sai lệch nhỏ này nếu không được xử lý sẽ gây ảnh hưởng lớn đến độ bền và hiệu suất của xy lanh. Mắt trâu được xem là giải pháp đơn giản nhưng hiệu quả để xử lý vấn đề này ngay từ đầu.

• Dù gia công chính xác, việc lắp đặt giữa xy lanh và cơ cấu tải vẫn khó tránh khỏi sai số nhỏ, đặc biệt trong hệ thống lớn hoặc thi công thực tế tại nhà máy.
• Khi kết nối cứng, mọi sai lệch sẽ dồn lực trực tiếp lên ty xy lanh, lâu dần gây mài mòn không đều, cong trục hoặc hỏng phớt làm kín.
• Nhờ cấu tạo dạng khớp cầu, mắt trâu cho phép xoay linh hoạt theo nhiều hướng, giúp giảm lực lệch và bảo vệ toàn bộ hệ thống khỏi các tác động không mong muốn.

II. Những lỗi có thẻ sảy ra khi sử dụng xy lanh mà không lắp đặt mắt trâu xy lanh

Việc bỏ qua mắt trâu khi lắp đặt hệ thống khí nén thường xuất phát từ suy nghĩ là không cần thiết, nhưng thực tế lại là nguyên nhân gây ra hàng loạt lỗi vận hành về sau. Những sai lầm này thường không xuất hiện ngay lập tức, nhưng sẽ âm thầm làm giảm hiệu suất và tuổi thọ của toàn bộ hệ thống.

- Lắp cứng gây lệch trục: Khi không sử dụng mắt trâu, điểm kết nối giữa xy lanh và cơ cấu bị cố định cứng, khiến sai lệch nhỏ trong lắp đặt không được triệt tiêu, lâu dần gây lệch trục và ảnh hưởng đến chuyển động.

- Tăng ma sát làm giảm tốc độ vận hành: Việc lệch trục khiến lực không truyền thẳng, tạo ra ma sát lớn trong quá trình hoạt động, làm giảm tốc độ xy lanh và khiến hệ thống hoạt động kém hiệu quả hơn.

- Hỏng phớt và giảm độ kín nhanh: Khi ty xy lanh chịu lực lệch liên tục, phớt làm kín sẽ bị mài mòn không đều, dẫn đến rò rỉ khí, giảm áp và làm giảm hiệu suất tổng thể của hệ thống.

- Gây rung, ồn và mất ổn định: Kết nối cứng trong điều kiện lệch trục sẽ tạo ra rung động trong quá trình vận hành, gây tiếng ồn lớn và ảnh hưởng đến độ ổn định của toàn bộ cơ cấu máy.

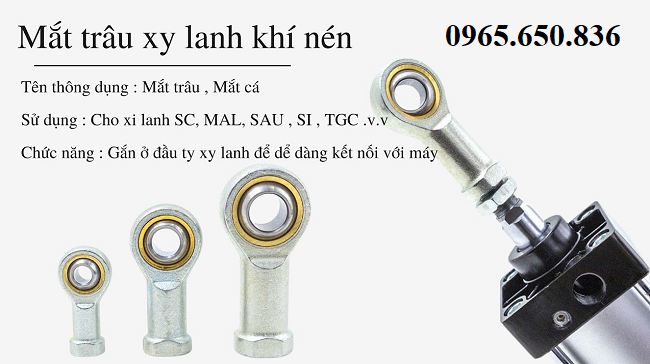

Mắt cá xy lanh khí nén.

III. Sự khác nhau giữa mắt trâu xy lanh khí nén và đầu Y Pin xy lanh khí nén

Trong hệ thống khí nén, cả mắt trâu (rod end) và đầu Y Pin (clevis) đều là phụ kiện dùng để kết nối ty xy lanh với cơ cấu bên ngoài. Tuy nhiên, hai loại này có sự khác biệt rõ rệt về cấu tạo, nguyên lý làm việc và ứng dụng thực tế. Việc hiểu đúng sẽ giúp lựa chọn chính xác, tránh lỗi vận hành.

- Khác nhau về nguyên lý làm việc:

• Mắt trâu (rod end): Hoạt động theo cơ chế khớp cầu, cho phép xoay đa hướng linh hoạt, giúp hấp thụ sai lệch trục trong quá trình vận hành, giảm lực lệch tác động trực tiếp lên ty xy lanh và cơ cấu liên kết.
• Đầu Y Pin (clevis): Là dạng liên kết cơ khí cố định bằng chốt pin, chỉ cho phép chuyển động theo một phương nhất định, không có khả năng tự điều chỉnh sai lệch nên dễ phát sinh lực lệch nếu lắp đặt không chuẩn.

- Khác nhau về độ linh hoạt:

• Mắt trâu: Có khả năng xoay linh hoạt theo nhiều góc khác nhau, phù hợp với các hệ thống có sai số lắp đặt hoặc chuyển động không đồng trục, giúp giảm rung và tăng độ ổn định khi làm việc liên tục.
• Đầu Y Pin: Độ linh hoạt thấp hơn do cấu trúc kết nối cứng, yêu cầu các bộ phận phải lắp đặt chính xác và đồng tâm, nếu không sẽ dễ gây mài mòn và ảnh hưởng đến hiệu suất vận hành.

- Khác nhau về khả năng chịu lực:

• Mắt trâu: Thường được thiết kế cho tải trung bình, ưu tiên khả năng linh hoạt và giảm chấn, phù hợp với hệ thống tốc độ cao hoặc có chuyển động phức tạp nhưng không chịu lực quá lớn.
• Đầu Y Pin: Có kết cấu chắc chắn, chịu lực tốt hơn nhờ thiết kế càng và chốt pin, phù hợp với các hệ thống tải nặng, ít sai lệch và yêu cầu độ ổn định cao trong quá trình vận hành.

- Khác nhau về ứng dụng thực tế:

• Mắt trâu: Được sử dụng phổ biến trong các hệ thống tự động hóa, máy móc có chuyển động linh hoạt hoặc khó đảm bảo đồng tâm tuyệt đối, giúp tăng tuổi thọ và giảm lỗi cơ khí trong vận hành.
• Đầu Y Pin: Thường được dùng trong các cơ cấu truyền động cố định, tải lớn hoặc hệ thống đơn giản, nơi yêu cầu kết nối chắc chắn và ít thay đổi góc làm việc trong suốt quá trình hoạt động.

- Khác nhau về yêu cầu lắp đặt:

• Mắt trâu: Dễ lắp đặt hơn do có khả năng tự bù sai lệch, không yêu cầu độ chính xác tuyệt đối về đồng tâm, giúp giảm thời gian thi công và hạn chế lỗi phát sinh trong thực tế.
• Đầu Y Pin: Yêu cầu lắp đặt chính xác cao về trục và vị trí, nếu sai lệch sẽ gây lực lệch trực tiếp lên ty xy lanh, dẫn đến mài mòn nhanh và giảm tuổi thọ thiết bị.

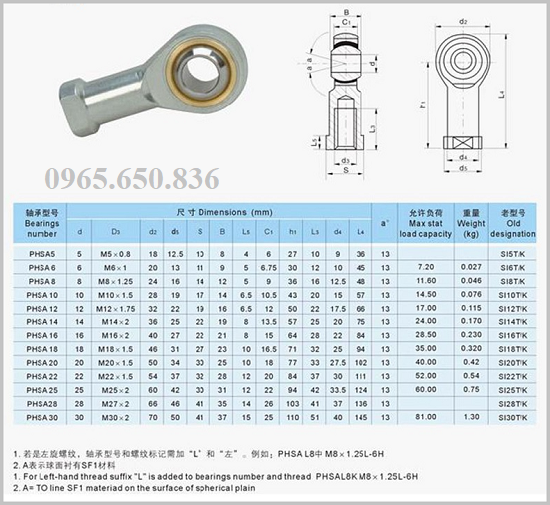

Bảng thông số mắt trâu xy lanh khí nén.

III. Mua mắt trâu xy lanh khí nén ở đâu chất lượng cao, đúng yêu cầu kỹ thuật ?

Việc lựa chọn đúng đơn vị cung cấp mắt trâu xy lanh khí nén không chỉ đơn thuần là mua đúng sản phẩm mà còn liên quan trực tiếp đến độ ổn định của toàn bộ hệ thống. Trong thực tế, nhiều trường hợp hệ thống gặp lỗi không phải do xy lanh mà xuất phát từ việc chọn sai phụ kiện kết nối. Vì vậy, một nhà cung cấp có kinh nghiệm và hiểu rõ ứng dụng thực tế sẽ giúp hạn chế tối đa những rủi ro này.

Thuận Phát Valve là đơn vị chuyên cung cấp thiết bị khí nén với lợi thế am hiểu kỹ thuật và đa dạng sản phẩm. Tại đây luôn có sẵn nhiều dòng mắt trâu với đầy đủ kích thước từ M6 đến M20, bao gồm ren trong, ren ngoài, vật liệu thép mạ hoặc inox, đáp ứng nhanh cho các hệ thống từ đơn giản đến phức tạp.

Bên cạnh đó, điểm khác biệt của Thuận Phát nằm ở khả năng tư vấn đúng theo nhu cầu sử dụng thực tế. Không chỉ dựa vào kích thước, đội ngũ kỹ thuật sẽ xem xét tải trọng, môi trường và điều kiện vận hành để đưa ra lựa chọn phù hợp, giúp hệ thống hoạt động ổn định và giảm thiểu chi phí sửa chữa về lâu dài.
