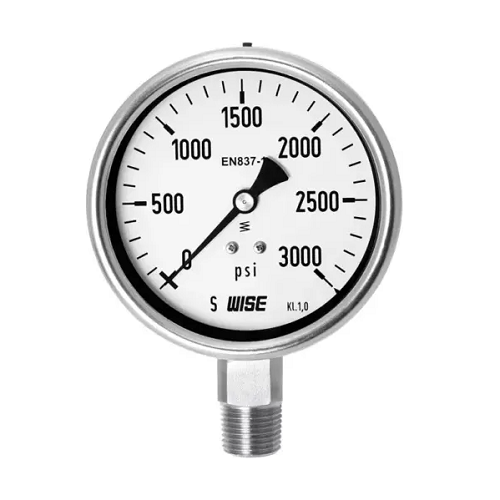

Đồng hồ đo áp suất dầu thuỷ lực

I. Tìm hiểu chung – Đồng hồ đo áp suất dầu thủy lực là gì?

Đồng hồ đo áp suất dầu thủy lực là thiết bị dùng để đo và hiển thị giá trị áp suất của dầu trong các hệ thống thủy lực công nghiệp. Thông qua mặt hiển thị và kim chỉ thị, người vận hành có thể theo dõi trực tiếp áp suất làm việc của hệ thống, từ đó kiểm soát quá trình vận hành một cách chính xác và an toàn. Đây là thiết bị đo lường cơ bản nhưng bắt buộc phải có trong hầu hết các hệ thống thủy lực hiện nay.

Trong hệ thống thủy lực, đồng hồ đo áp suất đóng vai trò như công cụ giám sát và cảnh báo sớm. Nhờ đồng hồ áp suất, kỹ thuật viên có thể nhận biết hệ thống đang làm việc ở trạng thái bình thường, quá tải hay sụt áp. Việc theo dõi áp suất giúp đánh giá tình trạng bơm, van, xi lanh và các cơ cấu chấp hành, đồng thời hỗ trợ điều chỉnh thông số vận hành để đảm bảo hiệu suất và tuổi thọ thiết bị.

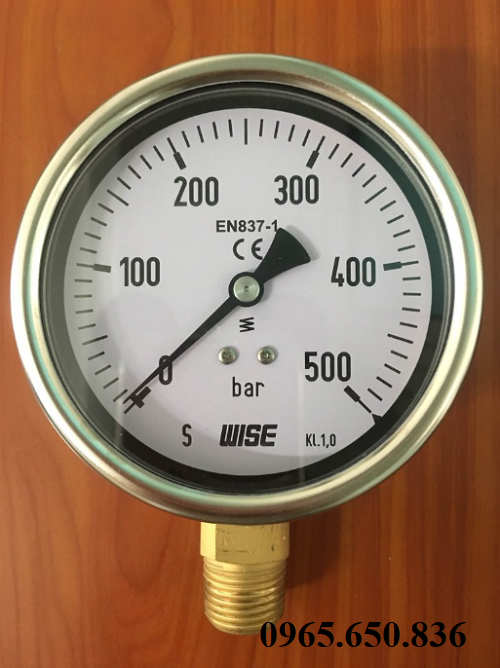

Đồng hồ áp suất dầu thủy lực.

Sở dĩ cần sử dụng đồng hồ đo áp suất chuyên dụng cho dầu thủy lực là do môi trường làm việc có đặc thù riêng áp suất cao, rung động mạnh và lưu chất là dầu có độ nhớt lớn. Đồng hồ chuyên dùng cho thủy lực thường có kết cấu chắc chắn, dải đo phù hợp và nhiều model được nạp dầu glycerin để giảm rung, ổn định kim đo. Việc sử dụng đúng loại đồng hồ không chỉ giúp đo chính xác mà còn hạn chế hư hỏng, sai số và đảm bảo an toàn trong quá trình vận hành hệ thống.

II. Đặc điểm nổi bật của đồng hồ đo áp suất dầu thủy lực

Đồng hồ áp suất dầu thủy lực được thiết kế chuyên dụng để làm việc ổn định trong môi trường áp suất cao và rung động mạnh của các hệ thống thủy lực công nghiệp. Nhờ kết cấu cơ khí chắc chắn và dải đo phù hợp, thiết bị cho khả năng đo áp suất chính xác, giúp người vận hành dễ dàng kiểm soát trạng thái làm việc của hệ thống.

• Đồng hồ áp suất dầu thủy lực được thiết kế chuyên dụng cho môi trường áp suất cao, rung động lớn, giúp đo và hiển thị chính xác áp suất dầu trong hệ thống thủy lực công nghiệp.
• Nhiều model được nạp dầu glycerin bên trong vỏ, giúp giảm rung, ổn định kim đo khi áp suất dao động liên tục, đặc biệt phù hợp lắp trên bơm thủy lực, trạm nguồn và xi lanh.
• Đồng hồ có dải đo đa dạng cùng nhiều kích thước mặt như YN50, YN63, YN100, YN160, cho phép lựa chọn linh hoạt theo áp suất làm việc và không gian lắp đặt thực tế.
• Vật liệu chế tạo thường là vỏ inox, chân inox hoặc chân đồng, có khả năng chịu áp lực cao, chống ăn mòn tốt, đảm bảo độ bền và độ ổn định khi làm việc lâu dài với dầu thủy lực.
• Cấu tạo đồng hồ đơn giản, sử dụng các chuẩn ren kết nối thông dụng, giúp việc lắp đặt, thay thế và bảo trì dễ dàng, tiết kiệm thời gian và chi phí trong quá trình vận hành hệ thống.

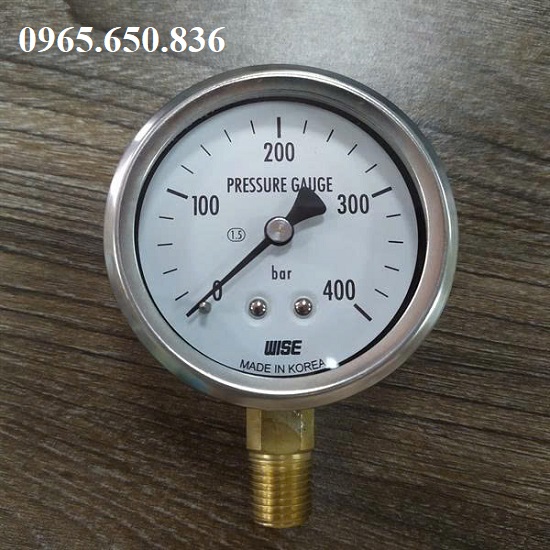

Áp kế dầu thủy lực.

>>> Tìm hiểu thêm về các thiết bị đo khác tại đây: Đồng hồ đo áp suất.

III. Lý do cần sử dụng đồng hồ đo áp suất trong hệ thống dầu thủy lực

Đồng hồ đo áp suất đóng vai trò đặc biệt quan trọng trong hệ thống dầu thủy lực, giúp người vận hành theo dõi chính xác áp suất làm việc của dầu trong suốt quá trình vận hành. Thông qua thiết bị này, các trạng thái bất thường như quá áp, sụt áp hay làm việc không ổn định được phát hiện kịp thời, từ đó đảm bảo an toàn, duy trì hiệu suất và kéo dài tuổi thọ cho toàn bộ hệ thống thủy lực.

- Đồng hồ đo áp suất giúp giám sát trực tiếp áp suất dầu trong hệ thống thủy lực, cho phép người vận hành nhận biết trạng thái làm việc thực tế và kịp thời điều chỉnh khi áp suất vượt ngưỡng cho phép.

- Thông qua giá trị áp suất hiển thị, kỹ thuật viên có thể đánh giá tình trạng hoạt động của bơm thủy lực, van điều khiển và xi lanh, từ đó phát hiện sớm các dấu hiệu bất thường hoặc suy giảm hiệu suất.

- Việc theo dõi áp suất dầu thường xuyên giúp hạn chế tình trạng quá áp hoặc sụt áp, góp phần bảo vệ các thiết bị quan trọng trong hệ thống và kéo dài tuổi thọ của bơm cũng như các cơ cấu chấp hành.

- Đồng hồ đo áp suất là cơ sở quan trọng để thiết lập, kiểm tra và hiệu chỉnh các thông số vận hành của hệ thống thủy lực, đảm bảo hệ thống làm việc ổn định, đúng thiết kế và an toàn.

- Trong quá trình bảo trì và sửa chữa, đồng hồ áp suất giúp xác định nhanh nguyên nhân sự cố liên quan đến áp suất dầu, từ đó rút ngắn thời gian xử lý và giảm chi phí dừng máy.

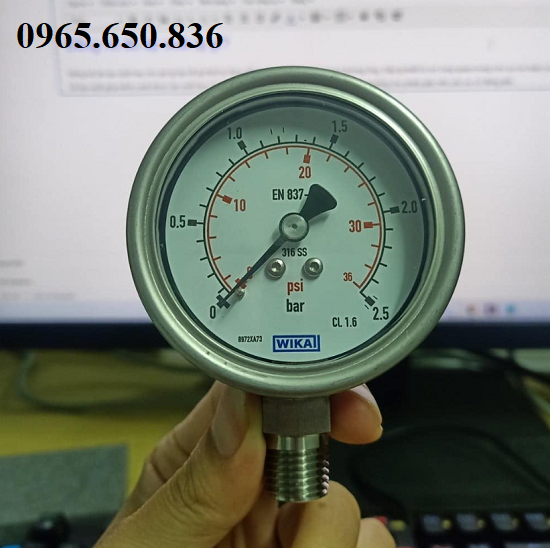

Đồng hồ đo áp dầu thủy lực.

IV. Các dải đo phổ biến của đồng hồ đo áp suất dầu thủy lực

Trong hệ thống dầu thủy lực, đồng hồ đo áp suất được sản xuất với nhiều dải đo khác nhau nhằm phù hợp với từng cấp áp suất làm việc cụ thể. Việc lựa chọn đúng dải đo giúp đảm bảo độ chính xác, độ bền và an toàn khi vận hành hệ thống.

- Dải đo áp suất thấp (0 – 6 bar, 0 – 10 bar): Thường sử dụng cho các hệ thống thủy lực áp suất nhỏ, mạch hồi dầu, mạch bôi trơn hoặc các hệ thống kiểm tra áp suất đầu ra không yêu cầu áp lực cao.

- Dải đo áp suất trung bình (0 – 16 bar, 0 – 25 bar, 0 – 40 bar): Là nhóm dải đo phổ biến, được sử dụng rộng rãi trong các hệ thống thủy lực công nghiệp tiêu chuẩn, trạm nguồn thủy lực và các mạch điều khiển áp suất trung bình.

- Dải đo áp suất cao (0 – 60 bar, 0 – 100 bar): Phù hợp cho các hệ thống thủy lực làm việc với áp suất lớn hơn, thường gặp trên bơm thủy lực, xi lanh công suất cao và các máy ép thủy lực cỡ vừa.

- Dải đo áp suất rất cao (0 – 160 bar, 0 – 250 bar, 0 – 400 bar): Được sử dụng trong các hệ thống thủy lực công suất lớn, máy ép nặng, hệ thống nâng hạ tải trọng lớn, nơi áp suất dầu luôn duy trì ở mức cao và ổn định.

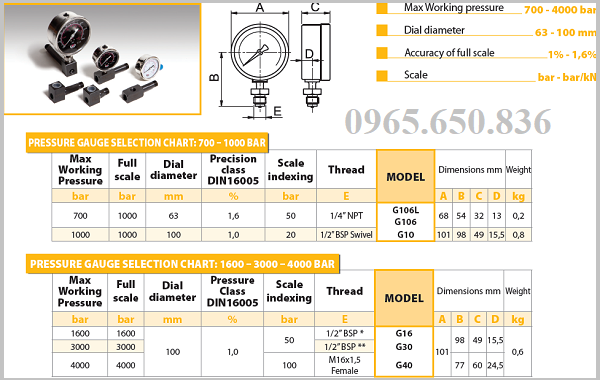

Bảng áp lực đo của đồng hồ áp dầu thủy lực.

V. Lựa chọn đồng hồ đo áp suất thủy lực cho hệ thống đường ống

Để đồng hồ đo áp suất thủy lực làm việc chính xác – bền bỉ – an toàn trên hệ thống đường ống, việc lựa chọn đúng chủng loại ngay từ đầu là yếu tố then chốt. Dưới đây là các tiêu chí kỹ thuật quan trọng cần xem xét:

• Cần nắm rõ áp suất vận hành tối đa của hệ thống để chọn dải đo phù hợp. Dải đo đồng hồ nên lớn hơn áp suất làm việc thực tế khoảng 1,3–1,5 lần để kim ổn định và tránh quá tải.
• Với đường ống nhỏ hoặc không gian hẹp, nên dùng mặt YN50 hoặc YN63. Đối với đường ống lớn, trạm nguồn hoặc vị trí cần quan sát xa, nên chọn YN100 hoặc YN160.
• Hệ thống đường ống thường sử dụng đồng hồ chân đứng ren dưới. Trường hợp lắp ngang hoặc trên tủ máy có thể chọn chân sau để thuận tiện quan sát và đấu nối.
• Đối với đường ống gần bơm thủy lực hoặc có dao động áp suất liên tục, đồng hồ có dầu glycerin giúp giảm rung, chống giật kim và tăng độ bền khi vận hành lâu dài.
• Đường ống dầu thủy lực công nghiệp nên sử dụng đồng hồ vỏ inox, chân inox hoặc chân đồng để đảm bảo khả năng chịu áp, chống ăn mòn và làm việc ổn định với dầu thủy lực.
• Nên lắp thêm van khóa trước đồng hồ để bảo vệ thiết bị, thuận tiện khi kiểm tra, bảo trì hoặc thay thế mà không cần xả áp toàn bộ hệ thống đường ống.

Việc lựa chọn đúng đồng hồ đo áp suất thủy lực cho hệ thống đường ống không chỉ giúp đo chính xác áp suất, mà còn góp phần bảo vệ thiết bị, nâng cao độ an toàn và tối ưu chi phí vận hành cho toàn bộ hệ thống.

VI. Các lưu ý khi lắp đặt và sử dụng đồng hồ đo áp suất dầu thủy lực

Để đồng hồ đo áp suất dầu thủy lực hoạt động chính xác, ổn định và bền lâu, quá trình lắp đặt và sử dụng cần tuân thủ đúng các nguyên tắc kỹ thuật. Dưới đây là những lưu ý quan trọng không nên bỏ qua:

- Lắp đồng hồ tại vị trí dễ quan sát và ít rung động: Nên lắp đồng hồ ở vị trí thuận tiện cho việc quan sát và kiểm tra, tránh khu vực rung lắc mạnh hoặc va chạm cơ học làm ảnh hưởng đến độ chính xác và tuổi thọ thiết bị.

- Lựa chọn đúng dải đo áp suất trước khi lắp đặt: Dải đo của đồng hồ phải phù hợp với áp suất làm việc của hệ thống, tránh chọn dải quá thấp gây quá tải hoặc dải quá cao làm giảm độ chính xác khi đọc áp suất.

- Sử dụng van khóa đồng hồ áp suất: Việc lắp thêm van khóa trước đồng hồ giúp bảo vệ thiết bị khi xảy ra sự cố, đồng thời thuận tiện cho việc tháo lắp, bảo trì hoặc thay thế mà không cần xả áp toàn bộ hệ thống.

- Siết ren đúng kỹ thuật, tránh vặn quá chặt: Khi lắp đồng hồ vào đường ống, cần siết ren vừa đủ lực, sử dụng băng tan hoặc keo làm kín phù hợp, tránh siết quá mạnh gây nứt vỡ chân đồng hồ.

- Ưu tiên sử dụng đồng hồ có dầu trong hệ thống rung động: Với các hệ thống gần bơm thủy lực hoặc có áp suất dao động liên tục, nên dùng đồng hồ có dầu glycerin để giảm rung, ổn định kim đo và kéo dài tuổi thọ thiết bị.

- Kiểm tra định kỳ trong quá trình vận hành: Cần thường xuyên kiểm tra tình trạng kim đo, độ kín tại chân ren và khả năng hiển thị áp suất để kịp thời phát hiện sai số, rò rỉ hoặc hư hỏng.

- Không sử dụng đồng hồ sai môi trường thiết kế: Tránh dùng đồng hồ đo áp suất dầu thủy lực cho các môi trường không phù hợp như hóa chất ăn mòn mạnh hoặc nhiệt độ vượt giới hạn cho phép, nhằm đảm bảo an toàn và độ bền lâu dài.

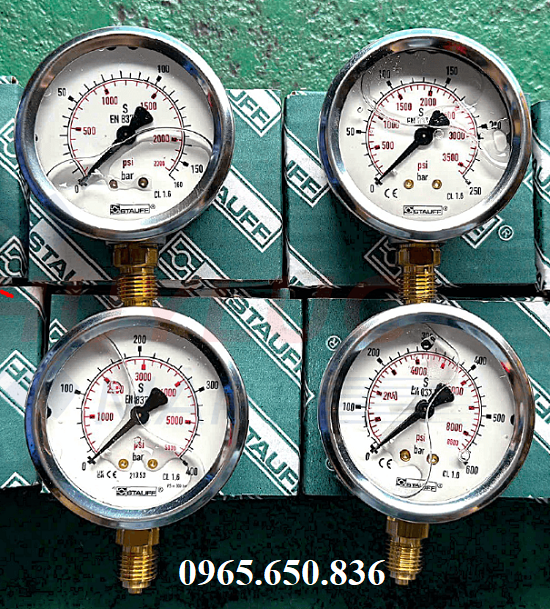

Đồng hồ đo áp suất dầu thủy lực áp cao.

>>> Đồng hồ đo áp suất dầu thủy lực là thiết bị tuy nhỏ nhưng giữ vai trò đặc biệt quan trọng trong việc giám sát, bảo vệ và tối ưu hiệu quả vận hành của hệ thống thủy lực. Việc lựa chọn đúng chủng loại, đúng dải đo, kết hợp lắp đặt và sử dụng đúng kỹ thuật sẽ giúp hệ thống làm việc ổn định, an toàn và bền bỉ theo thời gian. Trong các hệ thống thủy lực công nghiệp, đầu tư đúng đồng hồ đo áp suất ngay từ đầu không chỉ giúp kiểm soát áp suất chính xác mà còn hạn chế rủi ro, giảm chi phí bảo trì và nâng cao tuổi thọ cho toàn bộ thiết bị.
