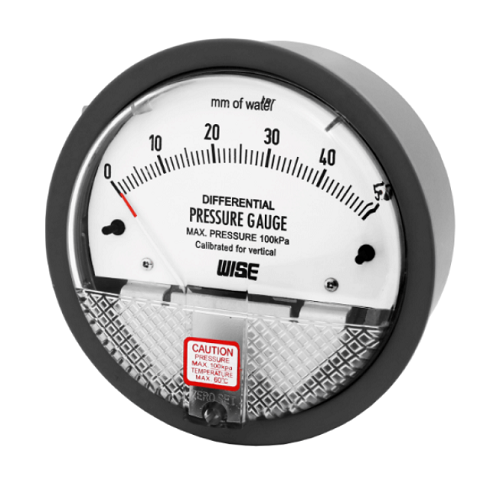

Đồng hồ đo chênh áp

I. Tìm hiểu chung - Đồng hồ đo chênh áp là gì?

Đồng hồ đo chênh áp (Differential Pressure Gauge) là thiết bị dùng để đo và hiển thị sự chênh lệch áp suất giữa hai điểm khác nhau trong cùng một hệ thống. Không giống đồng hồ áp suất thông thường chỉ đo áp tại một vị trí, đồng hồ đo chênh áp hoạt động dựa trên việc so sánh áp suất đầu vào (+) và áp suất đầu ra (–), từ đó xác định giá trị chênh lệch chính xác. Thiết bị này được sử dụng rộng rãi trong các hệ thống HVAC, lọc khí, xử lý nước, phòng sạch và nhiều ứng dụng công nghiệp khác.

Về nguyên lý, đồng hồ đo chênh áp sử dụng hai cổng lấy áp kết nối tới hai điểm cần đo. Sự khác biệt áp suất giữa hai điểm này tác động lên bộ phận đo (thường là màng, capsule hoặc piston), làm dịch chuyển cơ cấu truyền động và hiển thị giá trị chênh áp trên mặt đồng hồ. Giá trị đo thường được biểu thị bằng các đơn vị như Pa, kPa, mmH₂O, bar… phù hợp với từng môi trường và dải đo cụ thể.

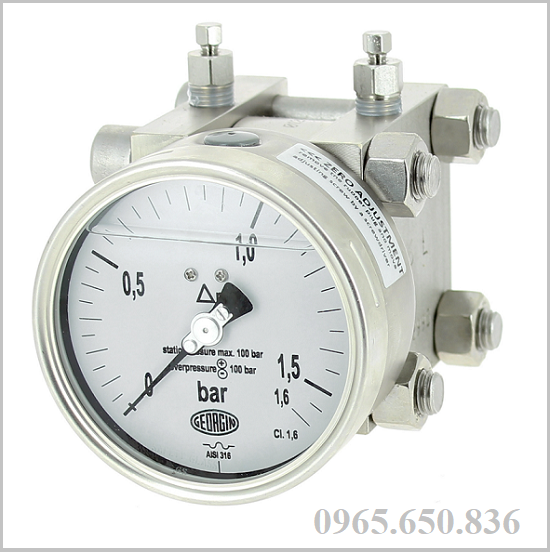

Đồng hồ đo chênh lệch áp suất.

So với đồng hồ đo áp suất thông thường, đồng hồ đo chênh lệch áp suất không quan tâm áp suất tuyệt đối, mà tập trung vào mức độ chênh lệch giữa hai vị trí. Điều này đặc biệt quan trọng trong việc đánh giá tình trạng hoạt động của bộ lọc, kiểm soát lưu lượng gián tiếp, giám sát áp suất phòng sạch hoặc phát hiện tắc nghẽn trong hệ thống. Nhờ đó, đồng hồ đo chênh áp đóng vai trò then chốt trong việc đảm bảo hiệu suất, an toàn và ổn định cho toàn bộ hệ thống công nghiệp và dân dụng kỹ thuật cao.

II. Đặc điểm nổi bật của đồng hồ đo chênh áp

Đồng hồ đo chênh áp là thiết bị chuyên dụng dùng để đo và giám sát sự chênh lệch áp suất giữa hai điểm trong cùng một hệ thống, giúp kiểm soát tình trạng vận hành, phát hiện sớm tắc nghẽn và đảm bảo hệ thống hoạt động ổn định. Với thiết kế chuyên biệt cho đo chênh áp, thiết bị mang lại độ chính xác cao, dễ sử dụng và phù hợp với nhiều môi trường ứng dụng khác nhau.

• Đồng hồ đo chênh áp cho khả năng đo chính xác sự chênh lệch áp suất giữa hai điểm độc lập, giúp phản ánh đúng tình trạng làm việc thực tế của hệ thống.
• Thiết bị hoạt động ổn định và tin cậy, kết quả đo ít bị ảnh hưởng bởi áp suất tuyệt đối trong đường ống, đảm bảo độ chính xác lâu dài trong quá trình sử dụng.
• Đồng hồ có khả năng đo dải chênh áp thấp, đặc biệt phù hợp cho các hệ thống HVAC, phòng sạch, tủ lọc gió và các ứng dụng kiểm soát áp suất nhạy cảm.
• Nhờ đo chênh áp liên tục, thiết bị giúp phát hiện sớm tình trạng bẩn lọc, tắc nghẽn hoặc sai lệch áp suất, từ đó hỗ trợ bảo trì kịp thời và hiệu quả.
• Thiết kế đồng hồ đơn giản, gọn nhẹ, dễ lắp đặt vào hệ thống và thuận tiện cho người vận hành trong quá trình sử dụng và kiểm tra định kỳ.
• Mặt đồng hồ được thiết kế rõ ràng, dễ quan sát, giúp người dùng nhanh chóng đọc giá trị đo ngay cả trong điều kiện ánh sáng và không gian hạn chế.
• Vật liệu chế tạo đa dạng như nhựa kỹ thuật, nhôm hoặc inox, cho phép đồng hồ phù hợp với nhiều môi trường làm việc khác nhau, từ dân dụng đến công nghiệp.
• Đồng hồ đo chênh áp có độ bền cao, ít cần hiệu chuẩn, đáp ứng tốt nhu cầu giám sát liên tục và vận hành ổn định trong thời gian dài.

III. Chi tiết thông số kỹ thuật và catalog đồng hồ đo chênh áp

A. Chi tiết thông số kỹ thuật đồng hồ đo chênh áp

B. Catalog đồng hồ đo áp suất chênh áp

Catalog đồng hồ đo chênh áp.

IV. Cấu tạo và nguyên lý hoạt động của đồng hồ đo áp suất chênh áp

Đồng hồ đo áp suất chênh áp là thiết bị chuyên dụng dùng để so sánh và hiển thị sự chênh lệch áp suất giữa hai điểm trong cùng một hệ thống. Nhờ thiết kế đo độc lập hai cổng áp suất, thiết bị cho phép giám sát chính xác tình trạng vận hành, phát hiện sớm tắc nghẽn và đảm bảo hệ thống hoạt động ổn định, an toàn.

A. Cấu tạo đồng hồ đo áp suất chênh áp

Cấu tạo của đồng hồ đo áp suất chênh lệch áp suất được thiết kế tối ưu cho việc đo chênh áp thấp đến trung bình, đảm bảo độ chính xác, độ bền và khả năng làm việc ổn định trong thời gian dài.

- Thân đồng hồ: Có nhiệm vụ bảo vệ toàn bộ bộ phận bên trong, thường chế tạo từ nhựa kỹ thuật, nhôm hoặc inox, giúp thiết bị chịu lực tốt và phù hợp nhiều môi trường làm việc.

- Bộ phận đo chênh áp: Thường là màng, capsule hoặc piston, trực tiếp cảm nhận sự chênh lệch áp suất giữa hai cổng và chuyển đổi thành chuyển động cơ học chính xác.

- Hai cổng lấy áp suất (+) và (–): Dùng để kết nối với hai vị trí cần đo trong hệ thống, đảm bảo việc so sánh áp suất được thực hiện độc lập và đúng giá trị chênh lệch.

- Cơ cấu truyền động: Có nhiệm vụ khuếch đại chuyển động nhỏ từ bộ phận đo, truyền lực tới kim chỉ thị, giúp đồng hồ hiển thị rõ ràng và ổn định trên mặt số.

- Mặt hiển thị và kim chỉ thị: Được thiết kế dễ quan sát, chia vạch theo đơn vị chênh áp tiêu chuẩn, giúp người vận hành nhanh chóng đọc và theo dõi giá trị đo.

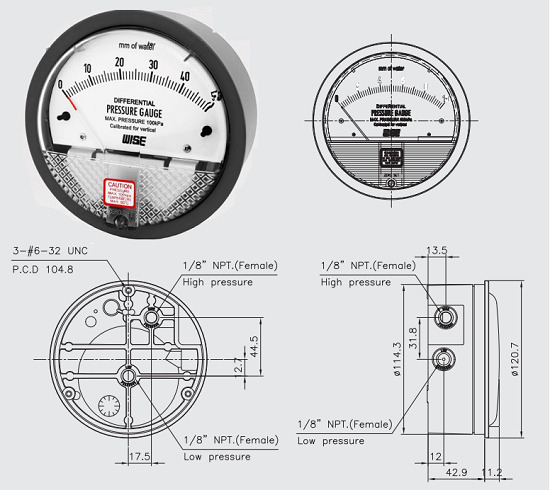

Cấu tạo đồng hồ đo chênh áp.

B. Nguyên lý hoạt động của đồng hồ đo áp suất chênh áp

Đồng hồ đo áp suất chênh áp hoạt động dựa trên nguyên lý so sánh áp suất giữa hai điểm đo. Khi áp suất tại cổng (+) và cổng (–) khác nhau, sự chênh lệch này sẽ tác động trực tiếp lên bộ phận đo chênh áp, làm cho màng hoặc piston dịch chuyển tương ứng với mức chênh áp thực tế trong hệ thống.

Chuyển động của bộ phận đo sau đó được truyền qua cơ cấu truyền động, làm quay kim chỉ thị trên mặt đồng hồ và hiển thị giá trị chênh áp tương ứng. Khi chênh lệch áp suất thay đổi, kim sẽ di chuyển theo thời gian thực, giúp người vận hành dễ dàng giám sát, đánh giá tình trạng bộ lọc, lưu lượng gián tiếp và hiệu suất làm việc của toàn bộ hệ thống.

V. Các dòng đồng hồ đo áp suất chênh áp phổ biến trên thị trường hiện nay

Các dòng đồng hồ đo áp suất chênh áp hiện nay trên thị trường được thiết kế đa dạng về nguyên lý đo, dải đo và môi trường ứng dụng, đáp ứng tốt nhu cầu giám sát chênh áp trong nhiều hệ thống khác nhau. Tùy theo mục đích sử dụng như HVAC, phòng sạch, lọc gió, xử lý khí hay ứng dụng công nghiệp, người dùng có thể lựa chọn các dòng đồng hồ cơ học hoặc điện tử với độ chính xác và độ bền phù hợp. Việc phân loại rõ các dòng đồng hồ đo chênh áp phổ biến sẽ giúp quá trình lựa chọn thiết bị đúng kỹ thuật, tối ưu chi phí và đảm bảo hiệu quả vận hành lâu dài cho hệ thống.

• Đồng hồ đo chênh áp dạng màng
• Đồng hồ đo chênh áp dạng piston
• Đồng hồ đo chênh áp điện tử
• Đồng hồ đo chênh áp dùng cho khí
• Đồng hồ đo chênh áp dùng cho nước
• Đồng hồ đo chênh áp dùng cho xăng dầu
• Đồng hồ đo chênh áp thấp
• Đồng hồ đo chênh áp cao
• Đồng hồ chênh áp phòng
• Đồng hồ chênh áp lọc
• Đồng hồ đo chênh áp Dwyer
• Đồng hồ đo chênh áp WIKA
• Đồng hồ đo chênh áp WISE
• Đồng hồ đo chênh áp Yamaki
• Đồng hồ đo chênh áp dạng điện tử
• Đồng hồ đo chênh áp cơ

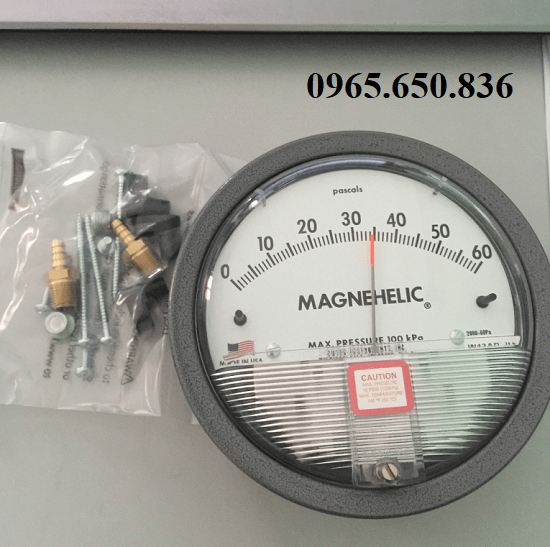

Đồng hồ chênh áp.

>>> Tìm hiểu thêm về các dòng thiết bị đo khác tại đây: Đồng hồ đo áp suất <<<

VI. Tại sao cần sử dụng đồng hồ chênh áp

Việc sử dụng đồng hồ đo áp suất chênh áp là cần thiết vì thiết bị này giúp giám sát chính xác sự thay đổi áp suất giữa hai điểm trong cùng một hệ thống, điều mà đồng hồ áp suất thông thường không thể thực hiện. Trong nhiều ứng dụng như hệ thống HVAC, phòng sạch, bộ lọc gió hay xử lý khí, giá trị chênh áp phản ánh trực tiếp tình trạng làm việc của thiết bị, mức độ sạch của bộ lọc và hiệu suất vận hành tổng thể.

Ngoài ra, đồng hồ chênh áp còn đóng vai trò quan trọng trong việc phát hiện sớm các sự cố như tắc nghẽn, bẩn lọc hoặc sai lệch áp suất, từ đó giúp người vận hành chủ động bảo trì, tránh hư hỏng lan rộng và giảm chi phí sửa chữa. Nhờ theo dõi chênh áp liên tục, hệ thống luôn được duy trì trong trạng thái ổn định, an toàn và đạt hiệu quả vận hành tối ưu trong thời gian dài.

A. Ưu điểm của đồng hồ đo chênh áp

• Đồng hồ đo chênh áp cho phép giám sát chính xác sự chênh lệch áp suất giữa hai điểm, phản ánh đúng tình trạng vận hành thực tế của hệ thống.
• Thiết bị đặc biệt hiệu quả trong hệ thống HVAC, phòng sạch và bộ lọc gió, nơi giá trị chênh áp quan trọng hơn áp suất tuyệt đối.
• Thiết kế đơn giản, dễ lắp đặt và vận hành giúp đồng hồ chênh áp phù hợp cho cả hệ thống dân dụng kỹ thuật và công nghiệp.
• Việc theo dõi chênh áp liên tục giúp phát hiện sớm tắc nghẽn, bẩn lọc hoặc sai lệch áp suất, từ đó giảm chi phí bảo trì hệ thống.

B. Nhược điểm của đồng hồ đo chênh áp

• Đồng hồ đo chênh áp không đo được áp suất tuyệt đối, nên không thể thay thế hoàn toàn đồng hồ áp suất thông thường trong một số ứng dụng.
• Với hệ thống có dao động áp suất lớn, đồng hồ chênh áp cơ có thể giảm độ ổn định nếu lựa chọn sai dải đo phù hợp.
• Thiết bị yêu cầu lắp đặt đúng kỹ thuật, nếu đấu nhầm cổng áp suất dương và âm sẽ gây sai lệch kết quả đo.

VII. Ứng dụng thực tế của đồng hồ đo chênh áp

Đồng hồ đo chênh áp được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng giám sát chính xác sự chênh lệch áp suất giữa hai điểm, giúp đánh giá tình trạng vận hành và hiệu suất của hệ thống. Thay vì chỉ quan tâm đến áp suất tuyệt đối, việc theo dõi chênh áp cho phép người vận hành phát hiện sớm bất thường, chủ động bảo trì và đảm bảo hệ thống luôn hoạt động ổn định, an toàn.

- Ứng dụng 1: Sử dụng giám sát bộ lọc gió trong hệ thống HVAC, đặt trước và sau bộ lọc gió, giúp xác định mức độ bẩn lọc và thời điểm cần vệ sinh hoặc thay thế.

- Ứng dụng 2: Sử dụng để kiểm soát áp suất phòng sạch, giúp duy trì chênh áp dương hoặc âm theo yêu cầu, đảm bảo luồng không khí đúng hướng và hạn chế nhiễm bẩn chéo.

- Ứng dụng 3: Sử dụng để theo dõi tình trạng túi lọc bụi và hệ thống lọc công nghiệp, cho phép phát hiện sớm hiện tượng tắc nghẽn, rách lọc hoặc giảm hiệu suất lọc trong quá trình vận hành.

- Ứng dụng 4: Sử dụng để giám sát lưu lượng gián tiếp trong đường ống, để đánh giá tương đối lưu lượng trong hệ thống khí hoặc chất lỏng.

- Ứng dụng 5: Sử dụng để kiểm tra tình trạng vận hành quạt và thiết bị thông gió, đánh giá hiệu suất quạt, phát hiện sớm sự suy giảm áp suất do rò rỉ hoặc tắc nghẽn trong đường ống gió.

- Ứng dụng 6: Sử dụng trong hệ thống xử lý khí và môi trường, tại các buồng lọc, buồng xử lý khí thải, góp phần đảm bảo hệ thống vận hành đúng thiết kế và an toàn.

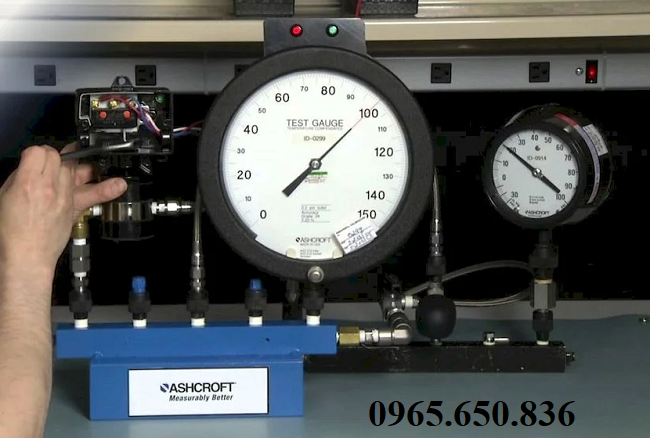

Ứng dụng đồng hồ đo chênh áp.

VIII. Báo giá đồng hồ đo chênh áp mới nhất hiện nay

Giá đồng hồ đo chênh áp trên thị trường hiện nay có sự chênh lệch khá lớn, phụ thuộc vào nhiều yếu tố kỹ thuật và xuất xứ sản phẩm. Việc nắm rõ các yếu tố ảnh hưởng đến giá sẽ giúp người mua lựa chọn đúng thiết bị, đúng nhu cầu sử dụng và tối ưu chi phí đầu tư ban đầu.

Thuận Phát Valve là đơn vị phân phối chính hãng đồng hồ đo chênh áp với nguồn gốc xuất xứ rõ ràng, đầy đủ chứng từ CO–CQ và chính sách bảo hành minh bạch. Với kinh nghiệm nhiều năm trong lĩnh vực thiết bị đo và van công nghiệp, chúng tôi không chỉ cung cấp sản phẩm đạt tiêu chuẩn kỹ thuật mà còn hỗ trợ tư vấn lựa chọn đúng dải đo, đúng ứng dụng thực tế, giúp khách hàng tối ưu chi phí và đảm bảo hệ thống vận hành ổn định lâu dài.

Quý khách hàng quan tâm đến dòng sản phẩm này, muốn tìm hiểu giá thành và nhận được tư vấn chi tiết nhất của sản phẩm. Vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.

Hotline liên hệ: 0965.650.836

>>> Tìm hiểu thêm về dòng sản phẩm tương tự: Đồng hồ đo áp suất thấp <<<
