Đồng hồ đo áp suất khí nén

I. Tìm hiểu chung – Đồng hồ đo áp suất khí nén là gì?

Đồng hồ đo áp suất khí nén là một trong những thiết bị đo lường cơ bản nhưng bắt buộc phải có trong hầu hết các hệ thống khí nén hiện nay. Từ máy nén khí nhỏ, hệ thống khí nén nhà xưởng cho đến các dây chuyền tự động hóa công nghiệp, đồng hồ áp suất luôn đóng vai trò giám sát và kiểm soát áp lực làm việc của khí nén.

Về bản chất, khí nén là môi chất có khả năng tích năng lượng cao, nếu áp suất vượt quá giới hạn cho phép có thể gây hư hỏng thiết bị, rò rỉ đường ống hoặc thậm chí mất an toàn trong vận hành. Chính vì vậy, việc theo dõi áp suất thông qua đồng hồ đo là yêu cầu kỹ thuật gần như bắt buộc trong thiết kế và lắp đặt hệ thống khí nén.

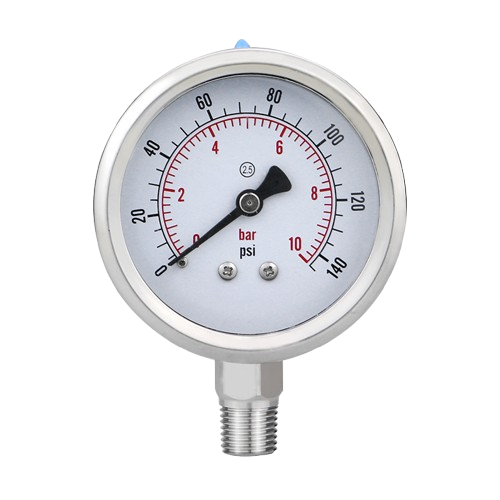

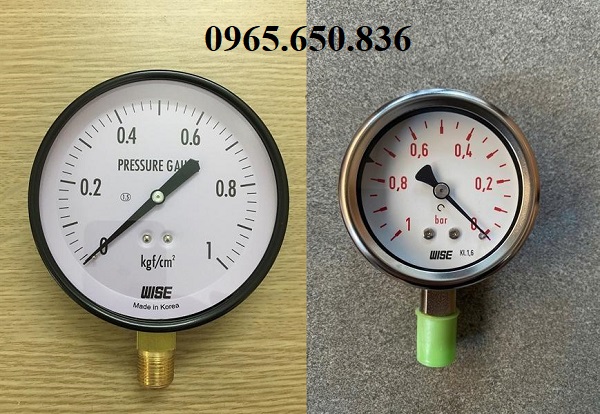

Đồng hồ áp suất khí nén.

Phần lớn đồng hồ đo áp suất khí nén hiện nay hoạt động theo nguyên lý ống Bourdon, cho độ ổn định cao, kết cấu đơn giản, dễ sử dụng và chi phí hợp lý. Các đơn vị đo thường gặp gồm bar, MPa, PSI, kg/cm², phù hợp với nhiều tiêu chuẩn kỹ thuật khác nhau.

II. Vai trò của đồng hồ đo áp suất khí nén trong hệ thống đường ống

Trong hệ thống khí nén, đồng hồ đo áp suất không đơn thuần là thiết bị hiển thị, mà đóng vai trò trung tâm trong việc giám sát, điều chỉnh và đảm bảo an toàn vận hành. Toàn bộ trạng thái làm việc của hệ thống từ máy nén khí, đường ống, đến thiết bị sử dụng khí đều được phản ánh trực tiếp thông qua đồng hồ áp suất.

• Đồng hồ đo áp suất giúp người vận hành theo dõi chính xác áp suất làm việc của hệ thống khí nén theo thời gian thực, từ đó nhận biết kịp thời trạng thái áp suất đạt chuẩn, thiếu áp hoặc vượt ngưỡng an toàn cho phép.
• Thiết bị này đóng vai trò làm cơ sở tham chiếu để cài đặt và điều chỉnh chính xác các thiết bị khí nén, như bộ lọc điều áp, van giảm áp, van an toàn, tránh việc điều chỉnh cảm tính gây sai lệch áp suất.
• Thông qua sự thay đổi của kim chỉ, đồng hồ áp suất giúp phát hiện sớm các hiện tượng bất thường, bao gồm tụt áp, quá áp hoặc rò rỉ khí nén, từ đó cho phép xử lý sự cố kịp thời, hạn chế rủi ro.
• Việc duy trì áp suất ổn định trong dải thiết kế nhờ đồng hồ đo áp suất giúp các thiết bị khí nén hoạt động đúng thông số kỹ thuật, giảm hao mòn cơ khí, tăng tuổi thọ và đảm bảo hiệu suất vận hành lâu dài.
• Đồng hồ đo áp suất khí nén còn là yêu cầu bắt buộc trong nhiều tiêu chuẩn an toàn và vận hành công nghiệp, hỗ trợ công tác kiểm tra, bảo trì định kỳ và đánh giá nhanh tình trạng hệ thống khí nén.

Áp kế khí nén.

III. Vì sao hệ thống khi nén luôn bắt buộc phải lắp đặt đồng hồ đo áp suất

Đồng hồ đo áp suất khí nén không chỉ là thiết bị đo thông thường mà còn là yếu tố then chốt đảm bảo an toàn và hiệu quả vận hành cho toàn bộ hệ thống khí nén. Việc lựa chọn đúng loại đồng hồ, đúng dải đo và lắp đặt đúng kỹ thuật sẽ giúp hệ thống hoạt động ổn định, bền bỉ và hạn chế tối đa rủi ro trong quá trình sử dụng.

- Khí nén là môi chất tích trữ năng lượng cao, tiềm ẩn nguy cơ mất an toàn nghiêm trọng nếu áp suất vượt quá giới hạn cho phép, có thể gây nổ đường ống, hư hỏng thiết bị và ảnh hưởng trực tiếp đến an toàn người vận hành.

- Khi không lắp đồng hồ đo áp suất, người vận hành gần như không thể kiểm soát chính xác trạng thái làm việc của hệ thống khí nén, dẫn đến việc điều chỉnh áp suất mang tính cảm tính, sai lệch so với yêu cầu kỹ thuật thiết kế.

- Tình trạng áp suất sai lệch kéo dài sẽ gây quá tải máy nén khí, tăng áp lực lên đường ống và làm hư hại các thiết bị khí nén, từ đó làm giảm tuổi thọ hệ thống và phát sinh chi phí sửa chữa, bảo trì không cần thiết.

- Hầu hết các tiêu chuẩn an toàn và quy trình bảo trì công nghiệp đều yêu cầu bắt buộc lắp đồng hồ đo áp suất tại các vị trí quan trọng, nhằm phục vụ giám sát vận hành, kiểm tra kỹ thuật và đánh giá nhanh tình trạng hệ thống.

Chính những ưu điểm này khiến đồng hồ đo áp suất khí nén trở thành thiết bị tiêu chuẩn trong hầu hết các hệ thống khí nén, từ quy mô nhỏ đến công nghiệp nặng.

Đồng hồ đo áp suất khí nén chân đứng.

IV. Các đơn vị đo trên đồng hồ đo áp suất khí nén

Trong hệ thống khí nén, đồng hồ đo áp suất có thể hiển thị nhiều đơn vị đo khác nhau, tùy theo tiêu chuẩn thiết kế, thói quen sử dụng và yêu cầu kỹ thuật của từng hệ thống. Việc hiểu đúng các đơn vị đo này giúp đọc chính xác áp suất, tránh nhầm lẫn khi vận hành và lựa chọn thiết bị.

- Đơn vị Bar

• Bar là đơn vị đo áp suất phổ biến nhất trong các hệ thống khí nén công nghiệp hiện nay, đặc biệt tại Việt Nam và châu Âu, do dễ đọc, dễ quy đổi và phù hợp với dải áp suất làm việc thông dụng của khí nén.
• Trong thực tế, hầu hết máy nén khí và thiết bị khí nén đều làm việc trong khoảng 4–10 bar, vì vậy đồng hồ áp suất thang đo bar cho khả năng quan sát trực quan và kiểm soát áp suất rất thuận tiện.

- Đơn vị MPa (Megapascal)

• MPa là đơn vị đo áp suất theo hệ SI, thường được sử dụng trong tài liệu kỹ thuật, bản vẽ thiết kế hoặc các hệ thống yêu cầu tiêu chuẩn đo lường chính xác, đặc biệt trong lĩnh vực cơ khí và tự động hóa.
• So với bar, MPa có giá trị số nhỏ hơn nhưng biểu thị áp suất lớn hơn, vì vậy đồng hồ hiển thị MPa thường được dùng khi cần thể hiện áp suất cao một cách gọn và rõ ràng.

- Đơn vị PSI

• PSI (Pound per Square Inch) là đơn vị đo áp suất theo hệ Anh – Mỹ, thường gặp trên các thiết bị nhập khẩu từ Mỹ, Canada hoặc các dòng máy nén khí sử dụng tiêu chuẩn ANSI.
• Trong thực tế sử dụng, PSI ít phổ biến hơn tại Việt Nam, tuy nhiên người vận hành vẫn cần nắm rõ để tránh nhầm lẫn khi đọc đồng hồ hoặc đối chiếu với thông số kỹ thuật của thiết bị.

- Đơn vị Kg/cm²

• Kg/cm² là đơn vị đo áp suất truyền thống, từng được sử dụng rất phổ biến trong các hệ thống cơ khí và khí nén trước đây tại Việt Nam và một số nước châu Á.
• Hiện nay, đơn vị này dần được thay thế bằng bar và MPa, tuy nhiên nhiều đồng hồ áp suất vẫn hiển thị kg/cm² song song để thuận tiện cho người vận hành quen cách đọc cũ.

Mặt hiển thị của đồng hồ áp suất khí nén.

So sánh và quy đổi các đơn vị đo áp suất thường gặp

Để tránh nhầm lẫn khi lựa chọn và sử dụng đồng hồ đo áp suất khí nén, cần nắm rõ mối quan hệ quy đổi giữa các đơn vị phổ biến:

• 1 bar ≈ 0,1 MPa ≈ 1 kg/cm² ≈ 14,5 PSI
• 1 MPa = 10 bar ≈ 10 kg/cm² ≈ 145 PSI
• 1 kg/cm² ≈ 0,98 bar ≈ 0,098 MPa ≈ 14,2 PSI

Trong thực tế, đồng hồ đo áp suất khí nén thường được thiết kế thang đo kép hoặc đa thang, giúp người dùng dễ dàng quan sát và quy đổi nhanh giữa các đơn vị mà không cần tính toán phức tạp.

>>> Tìm hiểu thêm về các dòng thiết bị đo áp xuất khác tại đây: Đồng hồ đo áp suất <<<

V. Những điều cần biết khi lựa chọn và lắp đặt đồng hồ đo áp suất khí nén

Việc lựa chọn và lắp đặt đồng hồ đo áp suất khí nén không chỉ đơn thuần là chọn đúng kích thước, mà cần xem xét đồng bộ nhiều yếu tố kỹ thuật để đảm bảo độ chính xác, độ bền và an toàn vận hành cho toàn bộ hệ thống khí nén.

A. Các lưu ý khi lựa chọn đồng hồ áp suất khí nén

Khi lựa chọn đồng hồ đo áp suất khí nén, cần xem xét đồng bộ nhiều yếu tố kỹ thuật để đảm bảo độ chính xác khi đo, độ bền thiết bị và an toàn vận hành lâu dài cho toàn bộ hệ thống.

• Lựa chọn dải đo áp suất phù hợp là yếu tố quan trọng hàng đầu, dải đo nên lớn hơn áp suất làm việc tối đa khoảng 1,5–2 lần để tránh quá tải, hạn chế sai số và kéo dài tuổi thọ đồng hồ.
• Kích thước mặt đồng hồ cần phù hợp với vị trí lắp đặt và khoảng cách quan sát, các size phổ biến như D63, D100 giúp người vận hành dễ đọc áp suất, đặc biệt trong môi trường nhà xưởng hoặc dây chuyền sản xuất.
• Cần xác định đúng kiểu chân kết nối của đồng hồ áp suất, bao gồm chân đứng hoặc chân sau, đồng thời lựa chọn đúng chuẩn và kích thước ren để lắp đặt kín khít, tránh rò rỉ khí nén trong quá trình sử dụng.
• Nên cân nhắc lựa chọn đồng hồ có dầu hoặc không dầu theo điều kiện làm việc thực tế, đồng hồ có dầu phù hợp môi trường rung động mạnh, áp suất dao động lớn, giúp kim ổn định và tăng độ bền.
• Vật liệu chế tạo đồng hồ phải phù hợp với môi trường sử dụng, với hệ thống khí nén thông thường có thể dùng vỏ thép, ống bourdon đồng; môi trường ẩm hoặc yêu cầu cao nên ưu tiên vỏ và linh kiện inox.
• Chú ý đến cấp chính xác và tiêu chuẩn sản xuất của đồng hồ đo áp suất, cấp chính xác càng cao thì sai số càng nhỏ, phù hợp cho các hệ thống khí nén yêu cầu kiểm soát áp suất nghiêm ngặt.
• Ưu tiên lựa chọn đồng hồ áp suất từ nhà cung cấp uy tín, có thông tin nguồn gốc rõ ràng, chính sách bảo hành đầy đủ để đảm bảo chất lượng đo ổn định và thuận tiện thay thế, bảo trì khi cần thiết.

B. Những điều cần quan tâm khi lắp đặt đồng hồ áp suất khí nén

Việc lắp đặt đồng hồ áp suất khí nén đúng kỹ thuật quyết định trực tiếp đến độ chính xác khi đo, độ bền của đồng hồ và mức độ an toàn của hệ thống khí nén. Dưới đây là những điểm quan trọng cần đặc biệt quan tâm trong quá trình lắp đặt.

• Vị trí lắp đặt đồng hồ cần dễ quan sát, thuận tiện cho việc theo dõi và kiểm tra áp suất, tránh các vị trí khuất tầm nhìn, quá cao hoặc quá thấp gây khó khăn khi vận hành và bảo trì hệ thống.
• Không nên lắp đồng hồ áp suất tại vị trí chịu rung động mạnh hoặc va đập trực tiếp, vì rung động kéo dài sẽ làm kim dao động liên tục, tăng sai số đo và nhanh chóng làm hư hỏng bộ truyền động bên trong.
• Cần lựa chọn đúng kiểu chân kết nối của đồng hồ áp suất, bao gồm chân đứng hoặc chân sau, để đảm bảo mặt đồng hồ hiển thị đúng hướng, dễ đọc và phù hợp với kết cấu đường ống thực tế.
• Khi lắp đặt phải siết ren vừa đủ lực, sử dụng băng tan hoặc keo làm kín chuyên dụng, tránh siết quá chặt gây nứt chân ren hoặc rò rỉ khí nén trong quá trình vận hành.
• Nên lắp thêm van khóa hoặc van 3 ngã trước đồng hồ đo áp suất, giúp thuận tiện cho việc tháo lắp, thay thế, kiểm tra hoặc hiệu chuẩn đồng hồ mà không cần xả toàn bộ áp suất hệ thống.
• Đối với hệ thống có áp suất dao động lớn hoặc rung mạnh, nên ưu tiên sử dụng đồng hồ áp suất có dầu glycerin để giảm rung kim, tăng độ ổn định khi đo và kéo dài tuổi thọ thiết bị.
• Sau khi lắp đặt cần kiểm tra lại toàn bộ hệ thống, quan sát kim đồng hồ khi cấp khí để đảm bảo kim lên đều, không rung giật bất thường và không xuất hiện hiện tượng rò rỉ tại vị trí lắp.

>>> Đồng hồ đo áp suất khí nén là thiết bị không thể thiếu trong mọi hệ thống khí nén, giữ vai trò giám sát áp suất, đảm bảo an toàn vận hành, ổn định hiệu suất và kéo dài tuổi thọ thiết bị. Việc lựa chọn đúng loại đồng hồ, đúng dải đo và lắp đặt đúng kỹ thuật sẽ giúp hệ thống hoạt động bền bỉ, chính xác và hạn chế tối đa rủi ro.
