Đồng hồ đo áp suất 3 kim

I. Khái niệm đồng hồ đo áp suất 3 kim

Đồng hồ đo áp suất 3 kim hay còn được gọi với cái tên đồng hồ đo áp suất 3 kim tiếp điểm là một dạng đồng hồ áp suất cơ khí nâng cao, được thiết kế không chỉ để đo và hiển thị áp suất tức thời của lưu chất trong hệ thống, mà còn có khả năng ghi nhận và lưu lại giá trị áp suất cao nhất (Max) và thấp nhất (Min) trong suốt quá trình vận hành.

Về bản chất, đồng hồ áp suất 3 kim vẫn hoạt động dựa trên nguyên lý ống Bourdon giống như các loại đồng hồ áp suất thông thường. Tuy nhiên, điểm khác biệt cốt lõi nằm ở cấu trúc mặt hiển thị và chức năng giám sát áp suất mở rộng. Ngoài kim đo chính phản ánh áp suất tại thời điểm hiện tại, đồng hồ còn được trang bị thêm hai kim phụ dùng để đánh dấu và lưu giữ các ngưỡng áp suất cực trị mà hệ thống đã từng đạt tới.

Nhờ thiết kế này, đồng hồ đo áp suất 3 kim cho phép người vận hành:

• Theo dõi áp suất làm việc thực tế của hệ thống.
• Dễ dàng nhận biết áp suất cao nhất từng xuất hiện, kể cả khi hiện tại áp suất đã giảm.
• Phát hiện tình trạng tụt áp, mất áp hoặc dao động áp suất bất thường trong quá trình vận hành.

Chính vì vậy, đồng hồ đo áp suất 3 kim không đơn thuần là thiết bị đo, mà còn đóng vai trò như một công cụ giám sát an toàn áp suất, giúp đánh giá mức độ ổn định của hệ thống theo thời gian. Thiết bị này đặc biệt phù hợp với các hệ thống vận hành liên tục, hệ thống quan trọng hoặc các ứng dụng mà nguy cơ quá áp, tụt áp có thể gây hư hỏng thiết bị, giảm tuổi thọ hệ thống hoặc mất an toàn vận hành.

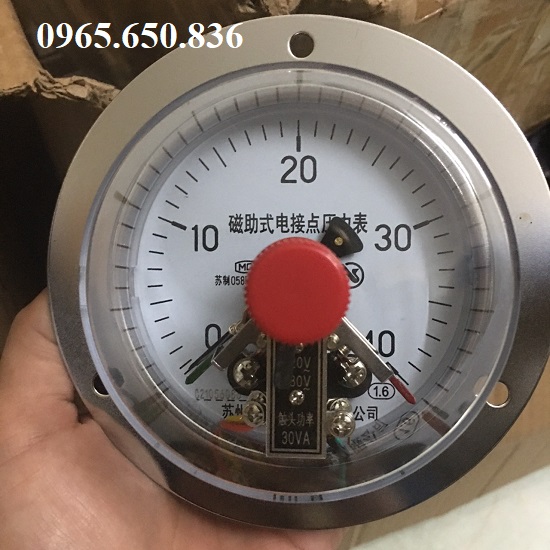

Đồng hồ áp suất 3 kim.

Trong thực tế, đồng hồ đo áp suất 3 kim thường được ưu tiên sử dụng trong các hệ thống bơm nước, phòng cháy chữa cháy, khí nén công nghiệp, thủy lực, nồi hơi, bình tích áp và nhiều hệ thống kỹ thuật khác yêu cầu kiểm soát chặt chẽ giới hạn áp suất, thay vì chỉ quan sát áp suất tức thời như các dòng đồng hồ 1 kim truyền thống.

Các tên gọi khác của đồng hồ đo áp suất 3 kim:

• Đồng hồ áp suất 3 kim
• Đồng hồ áp suất 3 kim tiếp điểm điện
• Đồng hồ đo áp suất 3 kim tiếp điểm điện
• Áp suất kế 3 kim
• Áp suất kế 3 kim tiếp điểm điện
• Đồng hồ áp suất 3 kim
• Đồng hồ áp suất 2 kim phụ + 1 kim chính
• Đồng hồ áp suất có kim max – min
• Đồng hồ áp suất ghi nhớ giá trị áp
• Đồng hồ áp suất có kim giới hạn
• Đồng hồ áp suất an toàn 3 kim
• Đồng hồ áp suất cài đặt ngưỡng

>>> Tìm hiểu thêm về các dòng thiết bị đo khác tại đây: Đồng hồ đo áp suất <<<

II. Cấu tạo mặt hiển thị đồng hồ đo áp suất 3 kim

Trên mặt đồng hồ đo áp suất 3 kim bao gồm 03 kim chỉ thị độc lập, mỗi kim đảm nhiệm một chức năng riêng biệt:

- Kim đo chính (kim làm việc): Đây là kim hiển thị áp suất tức thời của hệ thống tại thời điểm đo. Kim này hoạt động trực tiếp theo nguyên lý biến dạng của ống Bourdon và luôn chuyển động theo áp suất thực tế.

- Kim cài áp suất tối đa (Max pointer): Kim này có nhiệm vụ ghi nhớ giá trị áp suất cao nhất mà hệ thống đã đạt được trong quá trình vận hành. Khi áp suất tăng, kim max sẽ bị đẩy theo và dừng lại tại giá trị lớn nhất, giúp người dùng dễ dàng phát hiện tình trạng quá áp.

- Kim cài áp suất tối thiểu (Min pointer): Kim min dùng để ghi nhận áp suất thấp nhất, phản ánh tình trạng tụt áp, thiếu áp hoặc gián đoạn áp suất trong hệ thống.

Thông thường, kim max và kim min có thể reset thủ công về vị trí ban đầu để tiếp tục chu kỳ theo dõi mới.

đồng hồ áp suất 3 kim tiếp điểm điện.

III. Đặc điểm nổi bật của đồng hồ đo áp suất 3 kim

Đồng hồ đo áp suất 3 kim được đánh giá là dòng đồng hồ áp suất có tính giám sát cao, phù hợp cho các hệ thống yêu cầu kiểm soát áp suất chặt chẽ và an toàn. Dưới đây là những đặc điểm nổi bật quan trọng nhất của dòng sản phẩm này:

- Theo dõi đồng thời áp suất tức thời và áp suất giới hạn: Đồng hồ đo áp suất 3 kim cho phép hiển thị cùng lúc áp suất hiện tại, áp suất cao nhất và thấp nhất, giúp người vận hành kiểm soát toàn diện trạng thái áp suất của hệ thống trong suốt quá trình làm việc.

- Ghi nhớ áp suất max – min giúp tăng độ an toàn vận hành: Nhờ khả năng lưu lại áp suất cực đại và cực tiểu, đồng hồ đo áp suất 3 kim giúp phát hiện sớm tình trạng quá áp hoặc tụt áp, hạn chế rủi ro hư hỏng thiết bị và mất an toàn hệ thống.

- Thiết kế cơ khí đơn giản, hoạt động ổn định, không cần nguồn điện: Đồng hồ sử dụng hoàn toàn cơ cấu cơ khí, không cần cấp điện hay pin, đảm bảo hoạt động ổn định trong môi trường công nghiệp, giảm sự cố kỹ thuật và thuận tiện cho lắp đặt, bảo trì lâu dài.

- Dễ quan sát, dễ cài đặt và reset kim max – min: Mặt đồng hồ được thiết kế rõ ràng, các kim hiển thị phân biệt trực quan, cho phép người dùng dễ dàng quan sát, đồng thời chủ động cài đặt và reset kim max – min theo từng chu kỳ kiểm tra.

- Độ bền cao, phù hợp với nhiều môi trường làm việc: Đồng hồ đo áp suất 3 kim thường được chế tạo từ thân đồng hoặc inox, mặt kính cường lực và gioăng chịu áp tốt, đáp ứng ổn định cho môi trường nước, khí nén, dầu và công nghiệp thông thường.

- Phù hợp cho các hệ thống cần giám sát áp suất chuyên sâu: Với khả năng ghi nhận biến động áp suất theo thời gian, đồng hồ đo áp suất 3 kim đặc biệt phù hợp cho các hệ thống vận hành liên tục, yêu cầu kiểm soát an toàn và đánh giá tình trạng thiết bị định kỳ.

IV. Đánh giá ưu điểm và nhược điểm của đồng hồ đo áp suất 3 kim

Việc đánh giá ưu điểm và nhược điểm của thiết bị đo đường ống là vấn đề vô cùng quan trọng mà người sử dụng và vận hành cần lưu ý. Các ưu nhược điểm này giúp người sử dụng có thể lựa chọn dòng đồng hồ đo áp có thiết kế phù hợp nhất với nhu cầu của hệ thống, lưu ý các điểm cần quan tâm của đồng hồ trong quá trình sử dụng. Việc này giúp đảm bảo đồng hồ hoạt động hiệu quả, đem lại hiệu suất cao cho hệ thống.

A. Ưu điểm của đồng hồ đo áp suất 3 kim

• Đồng hồ đo áp suất 3 kim cho phép quan sát đồng thời áp suất làm việc, áp suất cao nhất và thấp nhất, giúp người vận hành nắm rõ tình trạng biến động áp suất trong suốt quá trình vận hành hệ thống.
• Nhờ khả năng ghi nhớ áp suất max – min, đồng hồ giúp phát hiện sớm hiện tượng quá áp hoặc tụt áp, hạn chế nguy cơ hư hỏng đường ống, bơm và các thiết bị liên quan.
• Thiết bị sử dụng hoàn toàn cơ cấu cơ khí, không phụ thuộc vào điện năng, đảm bảo làm việc ổn định trong môi trường công nghiệp và giảm chi phí vận hành, bảo trì.
• Mặt đồng hồ lớn, bố trí kim rõ ràng giúp người dùng dễ đọc thông số, thuận tiện cho việc kiểm tra nhanh tình trạng áp suất tại hiện trường.

B. Nhược điểm của đồng hồ đo áp suất 3 kim

• Do cấu tạo phức tạp hơn và tích hợp thêm chức năng ghi nhớ áp suất max – min, đồng hồ đo áp suất 3 kim thường có mức giá cao hơn các dòng đồng hồ áp suất thông thường.
• Sau mỗi chu kỳ theo dõi, người dùng phải reset kim max và min bằng tay, gây bất tiện trong các hệ thống yêu cầu tự động hóa hoặc giám sát từ xa.

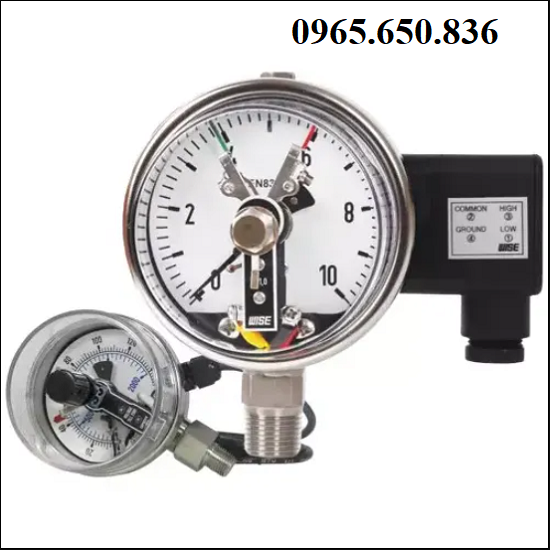

Áp kế 3 kim tiếp điểm điện.

V. Ứng dụng thực tế của đồng hồ đo áp suất 3 kim trong các hệ thống đường ống

Đồng hồ đo áp suất 3 kim không chỉ là thiết bị đo áp suất thông thường, mà còn đóng vai trò quan trọng trong việc giám sát và kiểm soát an toàn cho nhiều hệ thống công nghiệp. Nhờ khả năng ghi nhận áp suất làm việc cùng các ngưỡng áp suất cực đại và cực tiểu, thiết bị này được ứng dụng rộng rãi trong các hệ thống yêu cầu độ ổn định cao và vận hành liên tục.

- Ứng dụng 1: Sử dụng trong hệ thống bơm nước và PCCC, đồng hồ đo áp suất 3 kim giúp theo dõi áp suất làm việc, đồng thời ghi nhận áp suất max – min để phát hiện sớm tình trạng quá áp hoặc sụt áp nguy hiểm.

- Ứng dụng 2: Sử dụng phổ biến trong hệ thống khí nén nhằm kiểm soát áp suất cấp cho máy móc, giúp đánh giá độ ổn định của máy nén và phát hiện hiện tượng tụt áp trong quá trình vận hành.

- Ứng dụng 3: Sử dụng trong các hệ thống thủy lực, giúp giám sát chính xác áp suất dầu, đặc biệt là áp suất cực đại, từ đó hạn chế nguy cơ quá tải, hư hỏng bơm, van và xi lanh thủy lực.

- Ứng dụng 4: Sử dụng trong các thiết bị chịu áp như nồi hơi, lò hơi và bình tích áp, đồng hồ đo áp suất 3 kim đóng vai trò quan trọng trong việc theo dõi giới hạn áp suất an toàn, hỗ trợ kiểm tra và bảo trì định kỳ hệ thống.

- Ứng dụng 5: Sử dụng trong các hệ thống vận hành liên tục hoặc không có người giám sát thường xuyên, giúp lưu lại áp suất cao nhất và thấp nhất để đánh giá tình trạng hoạt động tổng thể.

>>> Đồng hồ đo áp suất 3 kim là giải pháp giám sát áp suất hiệu quả cho các hệ thống yêu cầu độ an toàn và ổn định cao. Với khả năng hiển thị áp suất làm việc và ghi nhận giá trị áp suất cực tiểu đến cực đại, thiết bị giúp người vận hành kiểm soát tốt rủi ro, nâng cao tuổi thọ hệ thống và chủ động trong công tác bảo trì. Việc lựa chọn đúng loại đồng hồ đo áp suất 3 kim, phù hợp dải đo, vật liệu và môi trường làm việc sẽ mang lại hiệu quả vận hành bền bỉ, chính xác và lâu dài cho toàn bộ hệ thống.

Hiện nay các dòng thiết bị đo như đồng hồ đo áp suất 3 kim đang được Thuận Phát Valve phân phối chính hãng tại thị trường Việt Nam, quý khách hàng và bạn đọc quan tâm đến dòng sản phẩm này vui lòng liên hệ trược tiếp đến chúng tôi để nhận được tư vấn và báo giá chi tiết nhất của sản phẩm.
