Đồng hồ đo áp lực nước

Đồng hồ đo áp lực nước là thiết bị tưởng chừng đơn giản nhưng lại đóng vai trò then chốt trong việc vận hành an toàn và ổn định của mọi hệ thống đường ống. Từ hệ thống cấp nước dân dụng, trạm bơm, PCCC cho đến các dây chuyền sản xuất công nghiệp, việc kiểm soát chính xác áp suất nước giúp ngăn ngừa rò rỉ, nổ ống và bảo vệ thiết bị liên quan.

Dưới đây là chi tiết về dòng thiết bị này, mời quý khách hàng và bạn đọc cùng theo dõi để hiểu rõ hơn về dòng sản phẩm này.

I. Khái niệm về đồng hồ đo áp lực nước

Đồng hồ đo áp lực nước (hay còn được gọi: đồng hồ đo áp suất nước - Water Pressure Gauge) là thiết bị chuyên dùng để đo và hiển thị áp suất của nước trong đường ống, bồn chứa hoặc hệ thống cấp nước. Thiết bị hoạt động chủ yếu dựa trên cơ cấu ống Bourdon, khi áp suất thay đổi sẽ làm ống biến dạng và truyền chuyển động tới kim chỉ thị trên mặt đồng hồ. Các đơn vị đo thường gặp gồm bar, kg/cm², MPa hoặc psi, phù hợp với nhiều tiêu chuẩn kỹ thuật và nhu cầu sử dụng khác nhau trong thực tế.

Về mặt kỹ thuật, đồng hồ đo áp lực nước không chỉ đơn thuần là thiết bị hiển thị thông số, mà còn đóng vai trò giám sát tình trạng vận hành của toàn bộ hệ thống. Dựa vào giá trị áp suất hiển thị, người kỹ thuật có thể đánh giá hiệu suất hoạt động của bơm, tình trạng đường ống và các thiết bị liên quan. Khi áp suất tăng hoặc giảm bất thường, đồng hồ sẽ giúp phát hiện sớm các hiện tượng như tắc nghẽn, rò rỉ hoặc suy giảm công suất, từ đó kịp thời điều chỉnh để hệ thống hoạt động ổn định và đúng thiết kế.

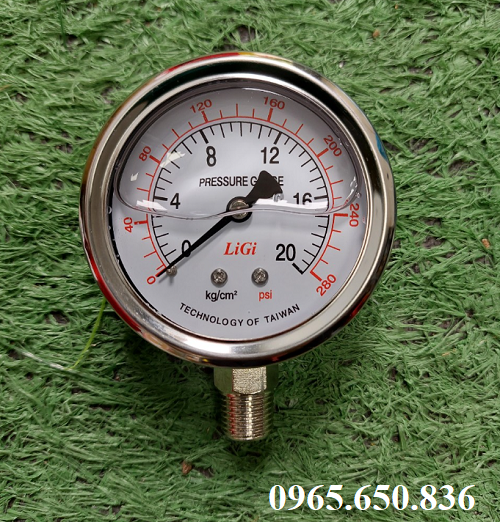

Đồng hồ áp lực nước.

Việc bắt buộc sử dụng đồng hồ đo áp lực nước xuất phát từ yêu cầu an toàn và độ bền lâu dài của hệ thống. Áp suất nước nếu không được kiểm soát có thể gây vỡ ống, hư hỏng thiết bị hoặc phát sinh sự cố nghiêm trọng. Đồng hồ đo áp suất nước đóng vai trò như mắt giám sát liên tục, giúp người vận hành nắm rõ trạng thái làm việc của hệ thống và chủ động trong công tác bảo trì, sửa chữa.

II. Lý do cần sử dụng đồng hồ đo áp lực nước trong các hệ thống đường ống nước

Đồng hồ đo áp lực nước là thiết bị bắt buộc trong các hệ thống đường ống, bởi áp suất là yếu tố ảnh hưởng trực tiếp đến độ an toàn và hiệu suất vận hành. Khi không kiểm soát được áp lực, hệ thống rất dễ xảy ra tình trạng quá áp hoặc sụt áp đột ngột, dẫn đến nứt vỡ đường ống, hư hỏng van, bơm và các thiết bị liên quan.

• Giúp giám sát áp suất nước trong đường ống, ngăn ngừa quá áp hoặc sụt áp ngột, hạn chế nguy cơ nứt vỡ ống, hư hỏng van, bơm và thiết bị.
• Hỗ trợ phát hiện sớm sự cố kỹ thuật khi áp suất hiển thị bất thường, giúp khoanh vùng nguyên nhân tắc nghẽn, rò rỉ, hỏng bơm hoặc van.
• Duy trì áp suất ổn định cho hệ thống, giúp bơm vận hành đúng công suất thiết kế, giảm hao mòn cơ khí, tiết kiệm năng lượng và nâng cao hiệu quả hệ thống.
• Là cơ sở cho công tác bảo trì định kỳ, kiểm tra hệ thống, đánh giá chất lượng vận hành lâu dài với hệ thống cấp nước.

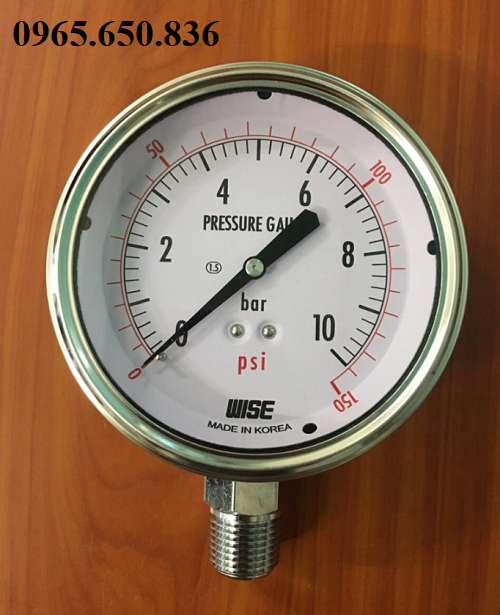

Đồng hồ đo mức áp lực dòng chảy nước.

III. Cấu tạo và nguyên lý hoạt động của đồng hồ đo áp lực nước

Đồng hồ áp lực nước thực chất là một dạng đồng hồ đo áp suất cơ học, được thiết kế chuyên dụng để đo và hiển thị áp suất của nước trong các hệ thống đường ống, bơm, bồn chứa và thiết bị cấp thoát nước. Về cơ bản, cấu tạo và nguyên lý làm việc của thiết bị này tương tự các loại đồng hồ áp suất thông dụng trên thị trường.

A. Chi tiết cấu tạo đồng hồ đo áp lực nước

Một chiếc đồng hồ áp lực nước tiêu chuẩn được cấu thành từ nhiều chi tiết cơ khí khác nhau, trong đó có 6 bộ phận chính đóng vai trò quan trọng trong quá trình đo và hiển thị áp suất:

- Ống Bourdon: Là bộ phận cảm biến áp suất chính, thường uốn cong dạng chữ C hoặc xoắn, làm từ đồng hoặc inox, có khả năng biến dạng đàn hồi theo áp lực nước.

- Bộ truyền động bánh răng – thanh truyền: Có nhiệm vụ tiếp nhận chuyển động biến dạng từ ống Bourdon, khuếch đại và chuyển đổi thành chuyển động quay ổn định cho kim chỉ thị.

- Kim chỉ thị: Được gắn trực tiếp với trục truyền động, quay trên mặt đồng hồ để hiển thị giá trị áp suất thực tế, giúp người vận hành quan sát nhanh và chính xác.

- Mặt đồng hồ: Được in sẵn thang đo áp suất theo các đơn vị như bar, kg/cm², MPa hoặc psi, đảm bảo dễ đọc và phù hợp tiêu chuẩn sử dụng.

- Vỏ đồng hồ: Có chức năng bảo vệ toàn bộ cơ cấu bên trong, thường làm bằng thép, inox hoặc nhựa, giúp chống va đập, bụi bẩn và tác động môi trường.

- Chân kết nối: Là bộ phận tiếp xúc trực tiếp với đường ống, phổ biến dạng ren hoặc mặt bích, đảm bảo liên kết kín, chắc chắn và truyền áp suất chính xác vào đồng hồ.

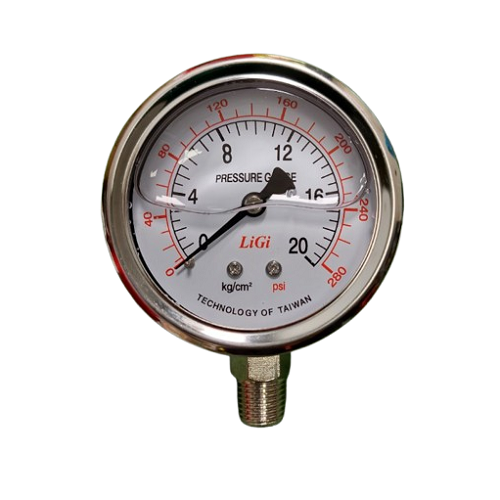

Cấu tạo đồng hồ đo áp lực nước.

B. Nguyên lý hoạt động của đồng hồ áp lực nước

Đồng hồ áp lực nước hoạt động dựa trên nguyên lý cơ học của ống Bourdon, tương tự các loại đồng hồ đo áp suất dạng cơ khác. Khi nước trong hệ thống đi vào bên trong đồng hồ thông qua chân kết nối, áp suất của lưu chất sẽ tác động trực tiếp lên thành ống Bourdon. Dưới tác động này, ống Bourdon sẽ bị biến dạng đàn hồi (co – giãn) tùy theo mức áp suất.

Sự biến dạng của ống Bourdon được truyền qua hệ thống bánh răng trong bộ truyền động, từ đó tạo ra chuyển động quay của kim đồng hồ. Kim di chuyển trên thang đo và hiển thị giá trị áp suất tương ứng trên mặt hiển thị, giúp người vận hành dễ dàng theo dõi tình trạng áp lực nước trong hệ thống.

>>> Tìm hiểu thêm về các dòng sản phẩm tưng tự khác: Đồng hồ đo áp suất.

IV. Các lưu ý khi sử dụng đồng hồ đo áp lực nước

Đồng hồ đo áp lực nước là dòng thiết bị được ứng dụng rất phổ biến trong các hệ thống đường ống dân dụng và công nghiệp hiện nay. Tuy nhiên không phải ai cũng có thể sử dụng chúng đạt hiệu quả tốt nhất, cần lưu ý các điểm nổi bật trong quá trình sử dụng dòng sản phẩm này để đạt hiệu quả tốt nhất trong quá trình sử dụng.

1. Các lưu ý khi sử dụng đồng hồ đo áp lực nước

Đồng hồ đo áp lực nước cũng như các dòng sản phẩm khác, được sản xuất với đa dạng kiểu dánh và kích thước khác nhau. Khi lựa chọn dòng sản phẩm này người sử dụng cần lưu ý 1 số điểm đặc biệt dưới đây để đảm bảo sản phẩm phù hợp nhất với hệ thống và nhu cầu của người sử dụng.

• Dải đo của đồng hồ nên lớn hơn áp suất làm việc thực tế khoảng 1,3–1,5 lần để đảm bảo kim hoạt động ổn định, tránh quá áp gây sai số hoặc hư hỏng nhanh.
• Với nước sạch thông thường có thể dùng vỏ thép hoặc đồng; môi trường ẩm, ngoài trời hoặc có tính ăn mòn nên ưu tiên đồng hồ vỏ inox để tăng độ bền.
• Mặt 63 mm phù hợp không gian hẹp, 100 mm hoặc 150 mm thích hợp cho trạm bơm, hệ thống công nghiệp cần quan sát từ xa và đọc số chính xác hơn.
• Đồng hồ chân đứng phù hợp lắp trên đường ống nằm ngang, còn chân sau thích hợp lắp trên bảng, tủ kỹ thuật hoặc đường ống thẳng đứng.
• Chọn dải đo quá nhỏ, vật liệu không phù hợp môi trường, không quan tâm vị trí lắp đặt hoặc bỏ qua cấp chính xác, khiến đồng hồ nhanh hỏng và đo sai.

2. Các lưu ý khi lắp đặt đồng hồ đo áp lực nước

Mỗi thiết bị trên hệ thống đều cần được lắp đặt đúng vị trí và đúng với yêu cầu kỹ thuật của hệ thống, việc này giúp thiết bị hoạt động ổn định, đạt hiệu quả cao mà không bị ảnh hướng tới kết quả hoạt động của toàn hệ thống.

- Vị trí lắp đặt đồng hồ đo áp suất: Đồng hồ đo áp lực nước nên được lắp tại vị trí đại diện cho áp suất thực tế của hệ thống, thường là gần bơm, trước hoặc sau van điều áp. Tránh lắp ở điểm cuối đường ống, nơi áp suất dao động mạnh hoặc dễ bị tụ khí, gây sai số khi đo.

- Hướng lắp và tư thế đồng hồ: Đồng hồ chân đứng cần lắp theo phương thẳng đứng để kim hoạt động ổn định và không bị kẹt. Với đồng hồ chân sau, mặt đồng hồ phải hướng thẳng về phía người quan sát. Lắp sai tư thế dễ làm kim rung, sai số và giảm tuổi thọ thiết bị.

- Sử dụng van khóa bảo vệ đồng hồ: Nên lắp thêm van khóa hoặc van kim trước đồng hồ đo áp lực nước để cô lập áp suất khi cần kiểm tra, bảo trì hoặc thay thế. Van khóa còn giúp giảm sốc áp đột ngột, bảo vệ ống Bourdon khỏi hư hỏng do áp tăng nhanh.

- Lưu ý khi lắp cho hệ thống áp lực cao: Với hệ thống áp suất cao, cần chọn đồng hồ có dải đo phù hợp và chất liệu chịu áp tốt. Không để áp suất làm việc vượt quá 70–80% dải đo. Nên kết hợp ống siphon hoặc giảm chấn để hạn chế rung, đảm bảo an toàn và độ bền lâu dài.

3. Bảo dưỡng và kiểm tra đồng hồ đo áp lực nữa

- Khi nào cần kiểm tra và hiệu chuẩn đồng hồ:

• Kiểm tra định kỳ theo chu kỳ vận hành, thông thường từ 6–12 tháng/lần, đặc biệt với các hệ thống làm việc liên tục như trạm bơm, PCCC, nhà máy sản xuất.
• Hiệu chuẩn lại khi giá trị hiển thị có dấu hiệu sai lệch, kim không về 0 khi xả áp hoặc số đo không ổn định so với áp suất thực tế của hệ thống.
• Thực hiện kiểm tra ngay sau khi hệ thống có sự cố, như sốc áp, quá áp, rung động mạnh hoặc sau khi thay bơm, thay đổi cấu hình đường ống.

- Dấu hiệu đồng hồ đo áp lực nước bị hỏng:

• Kim đồng hồ đứng yên, rung lắc mạnh hoặc quay không đều, cho thấy cơ cấu truyền động hoặc ống Bourdon đã bị biến dạng, mài mòn.
• Kim không trở về vị trí 0 khi không có áp suất, đây là dấu hiệu phổ biến của đồng hồ bị sai số, không còn đảm bảo độ chính xác đo.
• Mặt kính mờ, nứt vỡ hoặc rò rỉ tại chân kết nối, làm ảnh hưởng đến khả năng quan sát và độ an toàn khi vận hành hệ thống.

- Thời gian thay thế đồng hồ đo áp suất hợp lý:

• Thay thế khi đồng hồ không còn đạt độ chính xác cho phép, dù đã kiểm tra hoặc hiệu chuẩn lại nhưng sai số vẫn vượt giới hạn sử dụng.
• Thời gian sử dụng khuyến nghị từ 2–5 năm, tùy điều kiện môi trường, tần suất làm việc và mức độ ổn định của áp suất hệ thống.
• Chủ động thay mới trong các hệ thống quan trọng, như PCCC, cấp nước công nghiệp, nhằm đảm bảo an toàn và tránh rủi ro do đo sai áp suất.

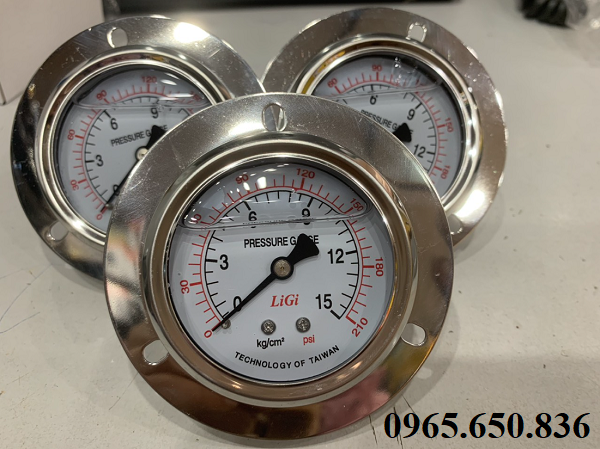

Đồng hồ đo áp lực nước chân đứng.

V. Địa điểm mua đồng hồ đo áp lực nước chính hãng, giá tốt nhất hiện nay

Thuận Phát Valve là đơn vị chuyên cung cấp đồng hồ đo áp lực nước chính hãng, đầy đủ chủng loại, đáp ứng tốt cho cả hệ thống dân dụng lẫn công nghiệp. Sản phẩm được chọn lọc kỹ về chất lượng, nguồn gốc rõ ràng, thông số đúng chuẩn kỹ thuật, đảm bảo độ chính xác và độ bền trong quá trình sử dụng lâu dài. Các dòng đồng hồ phổ biến như chân đứng, chân sau, có dầu, vỏ inox… luôn sẵn kho, thuận tiện cho việc lựa chọn và lắp đặt.

Về giá thành chúng tôi luôn cam kết mức giá cạnh tranh, tối ưu theo từng phân khúc sử dụng và số lượng đặt hàng. Nhờ làm việc trực tiếp với nhà sản xuất và nhà nhập khẩu, khách hàng luôn nhận được giá tốt, minh bạch, không phát sinh chi phí ẩn. Đặc biệt, với khách hàng công trình, nhà thầu hoặc mua số lượng lớn, chính sách chiết khấu được áp dụng rõ ràng và linh hoạt.

Ngoài ra, tư vấn kỹ thuật là điểm mạnh của Thuận Phát Valve, khách hàng được hỗ trợ lựa chọn đúng dải đo, đúng vật liệu, đúng kiểu lắp đặt theo từng hệ thống cụ thể, tránh mua sai gây lãng phí hoặc mất an toàn. Chính sách bảo hành rõ ràng, hỗ trợ sau bán hàng nhanh chóng giúp khách hàng yên tâm trong suốt quá trình sử dụng đồng hồ đo áp lực nước.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp với chúng tôi để nhận tư vấn chính xác nhất cho sản phẩm ở thời điểm hiện tại.
