Đồng hồ áp suất chân sau

I. Đồng hồ áp suất chân sau là gì?

Đồng hồ áp suất chân sau là loại đồng hồ đo áp suất có đầu kết nối (ren lắp đặt) nằm ở phía sau thân đồng hồ, thay vì nằm ở phía dưới như các loại đồng hồ áp suất thông thường. Thiết kế chân sau cho phép đồng hồ được lắp trực tiếp lên bảng điều khiển, tủ điện, panel kỹ thuật hoặc mặt máy, giúp mặt đồng hồ hướng thẳng về phía người quan sát. Đây là kiểu thiết kế rất phổ biến trong các hệ thống công nghiệp hiện đại, nơi yêu cầu cao về tính thẩm mỹ, sự gọn gàng và khả năng quan sát nhanh.

Với ưu điểm dễ quan sát, bố trí gọn gàng và tăng tính thẩm mỹ cho hệ thống, đồng hồ áp suất chân sau được sử dụng rộng rãi trong tủ điều khiển khí nén, thủy lực, máy móc OEM và dây chuyền sản xuất công nghiệp. Về nguyên lý đo, thiết bị vẫn hoạt động theo cơ cấu Bourdon như các đồng hồ áp suất thông thường, đảm bảo độ chính xác và độ ổn định cao khi vận hành lâu dài.

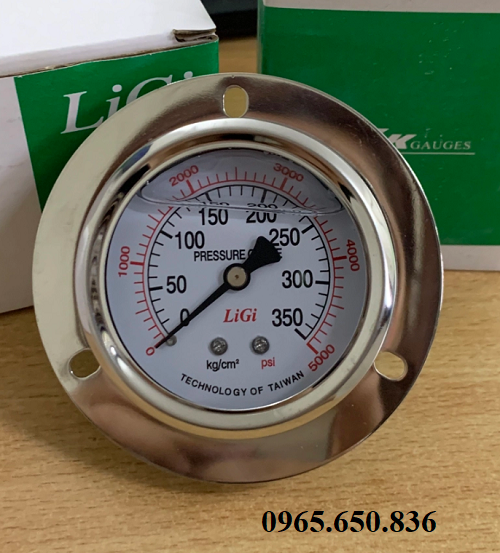

Đồng hồ áp suất chân sau Ligi.

Hiện nay, nhiều thương hiệu uy tín như WISE, WIKA, LIGI, KK GAUGE,… cung cấp đầy đủ các dòng đồng hồ áp suất chân sau với đa dạng kích thước mặt, dải đo và kiểu kết nối, đáp ứng hầu hết nhu cầu lắp đặt trên hệ thống đường ống và bảng điều khiển. Thuận Phát Valve cung cấp chính hãng các dòng đồng hồ đo áp suất chân sau hàng đầu thị trường hiện nay, đầy đủ CO – CQ, catalog, giao hàng tận nơi trên toàn quốc, bảo hành dài hạn.

II. Đặc điểm nổi bật và cấu tạo của đồng hồ áp suất chân sau

A. Đặc điểm nổi bật của đồng hồ áp suất chân sau

Đồng hồ áp suất chân sau được đánh giá cao trong các hệ thống công nghiệp nhờ thiết kế tối ưu cho lắp đặt và khả năng quan sát. So với các dòng đồng hồ chân đứng, loại chân sau thể hiện rõ ưu thế trong những không gian yêu cầu bố trí gọn gàng và kiểm soát tập trung. Những đặc điểm nổi bật có thể kể đến gồm:

• Chân kết nối đặt phía sau giúp đồng hồ dễ dàng gắn xuyên qua mặt tủ điện, bảng điều khiển hoặc panel máy, tạo bố cục gọn gàng, chuyên nghiệp.
• Mặt đồng hồ hướng trực diện người vận hành, đặc biệt phù hợp với hệ thống cần theo dõi áp suất thường xuyên.
• Có đầy đủ các dải đo từ thấp đến cao (bar, psi, MPa), nhiều kích thước mặt như 40mm, 63mm, 100mm, 150mm.
• Có thể sử dụng cho khí nén, nước, dầu thủy lực, hơi nóng (khi lắp kèm siphon), đáp ứng tốt môi trường rung động khi chọn loại có dầu.
• Khi lắp hoàn thiện trên tủ điều khiển, chỉ thấy mặt đồng hồ phía trước, che kín phần ren và đường ống phía sau.

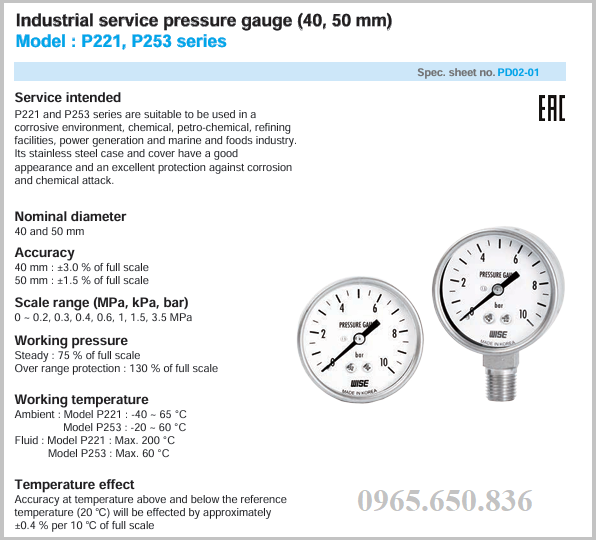

Thông số đồng hồ áp suất chân sau wise.

B. Cấu tạo cơ bản của đồng hồ áp suất chân sau

Về nguyên lý và cấu trúc, đồng hồ áp suất chân sau không khác bản chất so với các loại đồng hồ áp suất cơ thông thường, chỉ khác ở vị trí chân kết nối. Một sản phẩm tiêu chuẩn thường gồm các bộ phận sau:

- Mặt hiển thị áp suất: Là nơi quan sát trực tiếp giá trị áp suất, thường làm bằng kính cường lực hoặc nhựa trong suốt, in thang đo rõ ràng, giúp người vận hành đọc số nhanh và chính xác.

- Vỏ đồng hồ: Được chế tạo từ thép sơn, thép mạ crom hoặc inox 304/316, có nhiệm vụ bảo vệ toàn bộ cơ cấu bên trong, đồng thời quyết định khả năng chống ăn mòn và độ bền tổng thể.

- Ống bourdon (bộ phận cảm biến áp suất): Là bộ phận cảm biến chính, khi áp suất thay đổi sẽ biến dạng đàn hồi và tạo chuyển động cơ học, từ đó truyền tín hiệu áp suất đến kim hiển thị trên mặt đồng hồ.

- Cơ cấu truyền động kim: Gồm các bánh răng và trục liên kết, có nhiệm vụ khuếch đại và chuyển đổi chuyển động nhỏ của ống bourdon thành chuyển động quay ổn định của kim chỉ thị.

- Chân kết nối phía sau (Back connection): Là đầu ren lắp đặt nằm ở mặt sau thân đồng hồ, cho phép gắn xuyên panel hoặc tủ điều khiển, sử dụng các chuẩn ren phổ biến như BSP, BSPT hoặc NPT.

- Dầu glycerin (đối với đồng hồ có dầu): Được nạp bên trong đồng hồ nhằm giảm rung, hạn chế dao động kim khi áp suất không ổn định, đồng thời bảo vệ cơ cấu truyền động và kéo dài tuổi thọ thiết bị.

III. Phân loại đồng hồ áp suất chân sau phổ biến hiện nay

Đồng hồ áp suất chân sau trên thị trường hiện nay rất đa dạng, được phân loại dựa trên vật liệu chế tạo, môi chất sử dụng và việc có sử dụng dầu hay không, nhằm đáp ứng từng điều kiện làm việc cụ thể.

1. Phân loại theo vật liệu chế tạo

- Đồng hồ áp suất vỏ thép chân sau: Đồng hồ vỏ thép chân sau thường có giá thành hợp lý, phù hợp sử dụng trong môi trường khí nén, nước sạch hoặc hệ thống không có tính ăn mòn cao, phổ biến trong tủ điều khiển thông thường.

- Đồng hồ áp suất inox chân sau: Đồng hồ inox chân sau được chế tạo từ inox 304 hoặc inox 316, có khả năng chống ăn mòn tốt, phù hợp môi trường hóa chất nhẹ, dầu, hơi hoặc khu vực ẩm ướt, yêu cầu độ bền và độ ổn định cao.

2. Phân loại theo môi chất sử dụng

- Đồng hồ áp suất khí: Đồng hồ áp suất khí được dùng để đo áp suất khí nén trong các hệ thống máy nén, đường ống khí, tủ điều khiển, thường có dải đo trung bình và phản hồi kim nhanh.

- Đồng hồ áp suất nước: Đồng hồ áp suất nước chuyên dùng cho hệ thống bơm nước, đường ống cấp thoát nước, PCCC, trạm bơm tăng áp, yêu cầu độ ổn định và khả năng làm việc lâu dài.

- Đồng hồ áp suất dầu, hơi: Loại này được thiết kế để đo áp suất dầu thủy lực hoặc hơi nóng, thường sử dụng vật liệu inox và có thể lắp kèm siphon để bảo vệ đồng hồ khi làm việc ở nhiệt độ cao.

3. Phân loại theo mặt hiển thị đồng hồ

- Đồng hồ áp suất chân sau có dầu: Đồng hồ có dầu glycerin giúp giảm rung, hạn chế dao động kim, phù hợp môi trường rung lắc, áp suất biến thiên liên tục, thường dùng trong hệ thống thủy lực hoặc máy móc công nghiệp.

- Đồng hồ áp suất chân sau không dầu: Đồng hồ không dầu có cấu tạo đơn giản, dễ quan sát, phù hợp môi trường ổn định, ít rung động, thường dùng trong tủ điện, hệ thống khí nén tiêu chuẩn.

4. Các dải đo áp suất thông dụng của đồng hồ chân sau

Đồng hồ áp suất chân sau được sản xuất với nhiều dải đo khác nhau nhằm đáp ứng đa dạng nhu cầu sử dụng trong công nghiệp và dân dụng. Các dải đo phổ biến gồm:

• Đồng hồ áp suất chân sau 0 – 1 bar
• Đồng hồ áp suất chân sau 0 – 10 bar
• Đồng hồ áp suất chân sau 0 – 16 bar
• Đồng hồ áp suất chân sau 0 – 25 bar
• Đồng hồ áp suất chân sau 0 – 40 bar
• Đồng hồ áp suất chân sau 0 – 100 bar

Theo nguyên tắc kỹ thuật, áp suất làm việc thực tế nên nằm trong khoảng 60–70% dải đo tối đa của đồng hồ. Việc chọn dải đo quá thấp dễ gây quá tải, còn chọn quá cao sẽ làm giảm độ chính xác khi đo.

5. Kích thước mặt đồng hồ áp suất chân sau thường dùng

Kích thước mặt đồng hồ ảnh hưởng trực tiếp đến khả năng quan sát và vị trí lắp đặt. Các kích thước phổ biến hiện nay gồm:

• Đồng hồ áp suất chân sau mặt 40mm
• Đồng hồ áp suất chân sau mặt 50mm
• Đồng hồ áp suất chân sau mặt 63mm
• Đồng hồ áp suất chân sau mặt 100mm
• Đồng hồ áp suất chân sau mặt 150mm

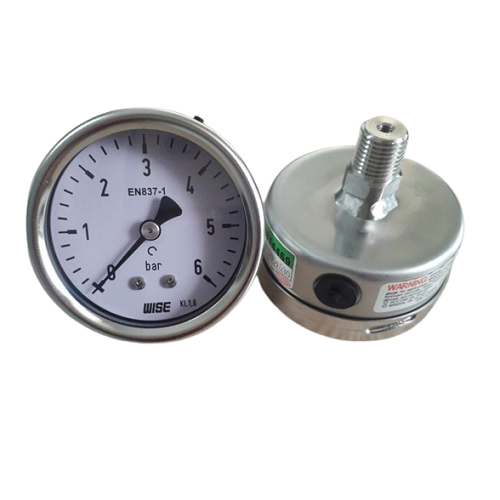

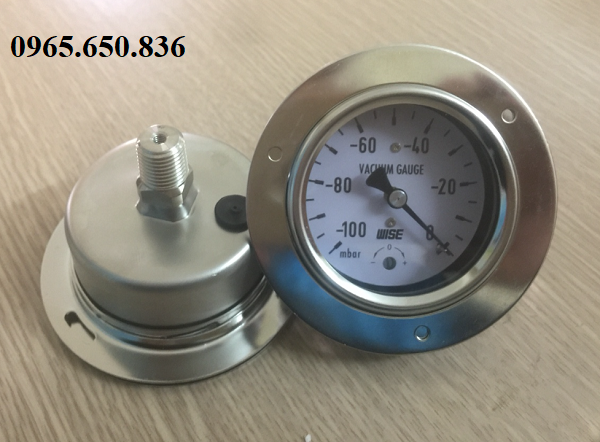

Đồng hồ áp suất chân sau Wise.

Tóp 5 thương hiệu đồng hồ áp suất chân sau hàng đầu thị trường hiện nay

- Top 1: Đồng hồ áp suất chân sau WIKA

- Top 2: Đồng hồ áp suất chân sau WISE

- Top 3: Đồng hồ áp suất chân sau Ligi

- Top 4: Đồng hồ áp suất chân sau KK GAUGE

- Top 5: Đồng hồ áp suất chân sau Yamaki

>>> Tìm hiểu thêm về các thiết bị đó áp suất khác tại đây: Đồng hồ áp suất.

IV. So sánh đồng hồ áp suất chân sau và đồng hồ áp suất chân đứng

Trong thực tế sử dụng, đồng hồ áp suất chân sau và đồng hồ áp suất chân đứng đều là các dòng đồng hồ đo áp suất cơ học rất phổ biến. Chúng có nhiều điểm tương đồng về nguyên lý hoạt động, nhưng khác biệt rõ rệt ở thiết kế và mục đích lắp đặt.

A. Điểm giống nhau giữa đồng hồ áp suất chân sau và chân đứng

Về bản chất kỹ thuật, hai loại đồng hồ này hoạt động hoàn toàn giống nhau và có thể dùng cho cùng một hệ thống nếu lựa chọn đúng thông số. Cụ thể, các điểm giống nhau gồm:

• Đều sử dụng ống bourdon làm bộ phận cảm biến áp suất
• Cơ chế truyền động kim và cách hiển thị áp suất là tương tự nhau
• Có đầy đủ các dải đo phổ biến như 0–10 bar, 0–16 bar, 0–25 bar, 0–40 bar…
• Có thể lựa chọn loại có dầu hoặc không dầu
• Phù hợp đo áp suất khí, nước, dầu, hơi (khi lắp phụ kiện bảo vệ)
• Độ chính xác và tiêu chuẩn sai số tương đương nếu cùng cấp chất lượng

Nói cách khác, sự khác nhau không nằm ở khả năng đo, mà nằm ở cách lắp đặt và bố trí hệ thống.

B. Điểm khác nhau giữa đồng hồ áp suất chân sau và chân đứng

Sự khác biệt lớn nhất giữa hai loại đồng hồ nằm ở vị trí chân kết nối, từ đó kéo theo sự khác nhau về ứng dụng thực tế.

- Vị trí chân kết nối

• Đồng hồ áp suất chân sau: chân ren nằm phía sau thân đồng hồ
• Đồng hồ áp suất chân đứng: chân ren nằm phía dưới thân đồng hồ

- Cách lắp đặt

• Chân sau: lắp xuyên panel, bảng điều khiển, tủ điện, cố định bằng gá kẹp
• Chân đứng: lắp trực tiếp lên đường ống, co ren, tê ren hoặc phụ kiện ống

- Khả năng quan sát

• Chân sau: mặt đồng hồ hướng thẳng về phía người vận hành, dễ đọc số
• Chân đứng: góc nhìn phụ thuộc vị trí đường ống, đôi khi phải cúi hoặc xoay người quan sát

- Tính thẩm mỹ và bố trí

• Chân sau: hệ thống gọn gàng, che kín đường ống phía sau panel
• Chân đứng: ưu tiên tính tiện lợi, lắp nhanh, không yêu cầu mặt tủ

- Môi trường sử dụng điển hình

• Chân sau: tủ điều khiển khí nén, tủ bơm, bảng máy, hệ thống đo tập trung
• Chân đứng: đường ống ngoài hiện trường, trạm bơm, hệ thống cấp thoát nước

>>>> Từ góc nhìn kỹ thuật và thi công thực tế:

- Chọn đồng hồ áp suất chân sau khi cần lắp trên tủ điện, panel, yêu cầu quan sát thuận tiện và bố trí gọn gàng.

- Chọn đồng hồ áp suất chân đứng khi cần lắp trực tiếp trên đường ống, ưu tiên lắp nhanh, dễ thay thế và không phụ thuộc mặt tủ.

Việc lựa chọn đúng loại ngay từ đầu sẽ giúp tránh cải tạo hệ thống, đảm bảo an toàn vận hành và tiết kiệm chi phí lâu dài.

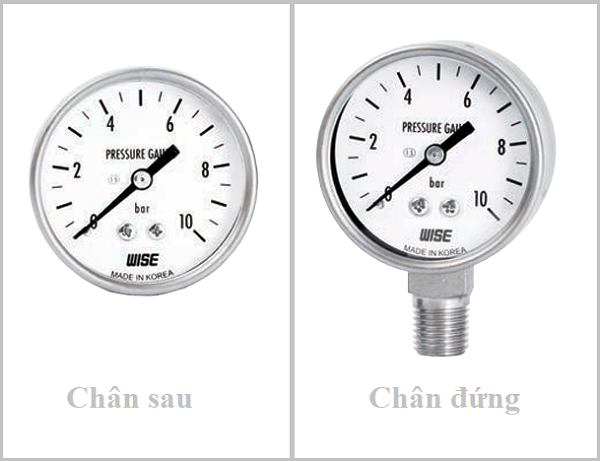

Khác nhau giữa đồng hồ chân sau và chân đứng.

V. Mua đồng hồ áp suất chân sau chính hãng, giá tốt tại Thuận Phát Valve

Thuận Phát Valve là đơn vị chuyên cung cấp đồng hồ áp suất chân sau chính hãng, được nhiều khách hàng tin tưởng trong các hệ thống công nghiệp, tủ điều khiển và trạm bơm. Sản phẩm tại đây đa dạng từ đồng hồ có dầu, không dầu đến các dòng vỏ thép, inox 304, inox 316, đáp ứng tốt cho môi trường khí nén, nước, dầu và hơi. Mỗi sản phẩm đều được lựa chọn theo tiêu chí độ ổn định cao, sai số nhỏ, phù hợp tiêu chuẩn kỹ thuật, giúp hệ thống vận hành an toàn và bền bỉ theo thời gian.

Điểm mạnh của Thuận Phát Valve không chỉ nằm ở nguồn hàng mà còn ở khả năng tư vấn đúng kỹ thuật ngay từ đầu. Khách hàng sẽ được hỗ trợ lựa chọn dải đo phù hợp áp suất làm việc thực tế, tránh tình trạng chọn sai gây hỏng đồng hồ hoặc sai số lớn. Ngoài ra, đơn vị còn tư vấn chi tiết về kích thước mặt, chuẩn ren kết nối, loại có dầu hay không dầu tùy theo mức độ rung và môi trường sử dụng.

Bên cạnh chất lượng sản phẩm, Thuận Phát Valve luôn duy trì chính sách giá cạnh tranh và dịch vụ rõ ràng cho cả khách lẻ lẫn dự án công trình. Thời gian báo giá nhanh, hàng hóa sẵn kho, hỗ trợ giao hàng toàn quốc và bảo hành minh bạch giúp khách hàng yên tâm khi lựa chọn. Quý khách hàng quan tâm đến dòng sản phẩm này vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.
