Đồng hồ áp suất chân đứng

I. Đồng hồ áp suất chân đứng là gì?

Đồng hồ áp suất chân đứng là thiết bị đo và hiển thị áp suất của lưu chất trong hệ thống đường ống, với vị trí kết nối ren nằm ở đáy thân đồng hồ. Thiết bị này cho phép người vận hành quan sát trực tiếp giá trị áp suất thông qua mặt hiển thị dạng kim, hoạt động dựa trên nguyên lý ống Bourdon truyền thống.

Đây là dòng đồng hồ áp suất được sử dụng phổ biến nhất hiện nay trong các hệ thống nước, khí nén, hơi nóng và nhiều ứng dụng công nghiệp khác nhờ thiết kế đơn giản, dễ lắp đặt và chi phí hợp lý.

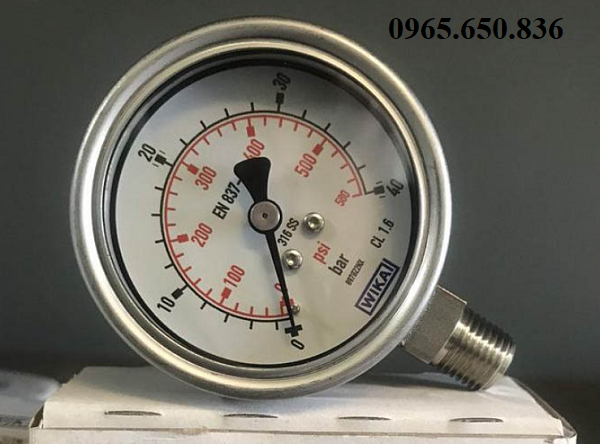

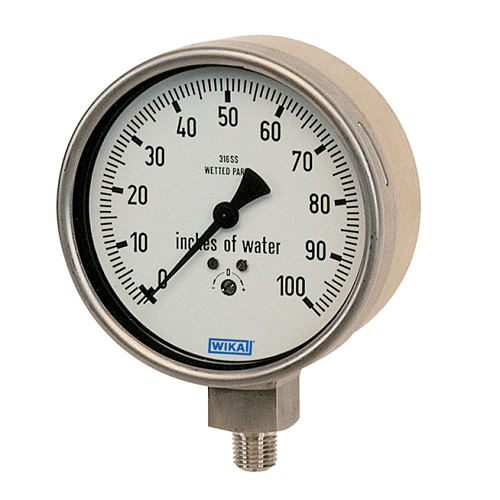

Áp kế chân đứng.

A. Vì sao gọi là đồng hồ áp suất chân đứng (Bottom Connection)?

Tên gọi đồng hồ áp suất chân đứng xuất phát từ vị trí chân kết nối ren đặt thẳng đứng ở phía dưới mặt đồng hồ. Khi lắp đặt, đồng hồ được gắn trực tiếp lên đường ống hoặc phụ kiện ren theo phương thẳng đứng, giúp:

• Mặt đồng hồ hướng thẳng ra ngoài, dễ quan sát
• Phù hợp lắp trên đường ống nằm ngang
• Tối ưu cho các vị trí đo áp suất tại trạm bơm, cụm van,…

B. Đặc điểm nổi bật của đồng hồ áp suất chân đứng

Đồng hồ áp suất chân đứng là dòng thiết bị đo áp được sử dụng rộng rãi trong công nghiệp nhờ sở hữu nhiều đặc điểm nổi bật, đáp ứng tốt cả yêu cầu kỹ thuật lẫn tính kinh tế. Dưới đây là những ưu điểm quan trọng nhất của dòng sản phẩm này:

• Đồng hồ áp suất chân đứng có ren kết nối đặt tại đáy thân, cho phép lắp trực tiếp lên đường ống nằm ngang, giúp mặt đồng hồ hướng thẳng ra ngoài và dễ quan sát áp suất.
• Được sản xuất với nhiều dải đo áp suất khác nhau, từ áp suất thấp đến áp suất cao, phù hợp cho nhiều loại hệ thống công nghiệp.
• Đồng hồ áp suất chân đứng có nhiều đường kính mặt như 40mm, 50mm, 63mm, 100mm và 160mm, đáp ứng linh hoạt từng không gian lắp đặt khác nhau.
• Đồng hồ được chế tạo từ nhiều vật liệu như thép sơn, thép mạ crom hoặc inox, phù hợp với từng môi trường làm việc cụ thể.
• Sử dụng cơ cấu đo ống Bourdon truyền thống, cho khả năng hoạt động ổn định, ít hỏng hóc và độ tin cậy cao.
• Đồng hồ áp suất chân đứng sử dụng các tiêu chuẩn ren phổ biến như G, BSP hoặc NPT, dễ dàng tương thích với hệ thống đường ống hiện nay.

II. Các dòng đồng hồ áp suất chân đứng phổ biến trên thị trường hiện nay

Hiện nay các dòng đồng hồ áp suất chân đứng đang được Thuận Phát Valve chúng tôi cung cấp đầy đủ các chủng loại và mẫu mã tại thị trường Việt Nam, đáp ứng mọi nhu cầu sử dụng của quý khách hàng. Các sản phẩm chúng tôi cung cấp đều có đầy đủ CO – CQ, Catalog, tem dán kiểm định,… Một số sản phẩm nổi bật mà chúng tôi cung cấp có thể kể đến như:

• Đồng hồ áp suất chân đứng vỏ thép
• Đồng hồ áp suất chân đứng inox
• Đồng hồ áp suất chân đứng vỏ đồng
• Đồng hồ áp suất chân đứng mặt 40mm
• Đồng hồ áp suất chân đứng mặt 63mm
• Đồng hồ áp suất chân đứng mặt 100mm
• Đồng hồ áp suất chân đứng mặt 160mm
• Đồng hồ áp suất chân đứng mặt dải đo 0 – 1 bar / 0 – 1.6 bar
• Đồng hồ áp suất chân đứng mặt dải đo 0 – 6 bar / 0 – 10 bar
• Đồng hồ áp suất chân đứng mặt dải đo 0 – 16 bar / 0 – 25 bar
• Đồng hồ áp suất chân đứng mặt dải đo áp suất cao
• Đồng hồ đo áp suất chân đứng nước
• Đồng hồ đo áp suất chân đứng khí nén
• Đồng hồ đo áp suất chân đứng dầu thủy lực
• Đồng hồ đo áp suất chân đứng hơi nóng
• Đồng hồ áp suất chân đứng mặt khô
• Đồng hồ áp suất chân đứng mặt dầu
• Đồng hồ áp suất chân đứng ren 1/8
• Đồng hồ áp suất chân đứng ren 1/4
• Đồng hồ áp suất chân đứng ren 3/8
• Đồng hồ áp suất chân đứng ren 1/2
• Đồng hồ áp suất chân đứng Wise
• Đồng hồ áp suất chân đứng Wika
• Đồng hồ áp suất chân đứng Ligi
• Đồng hồ áp suất chân đứng KK GAUGE
• Đồng hồ áp suất chân đứng Yamaki

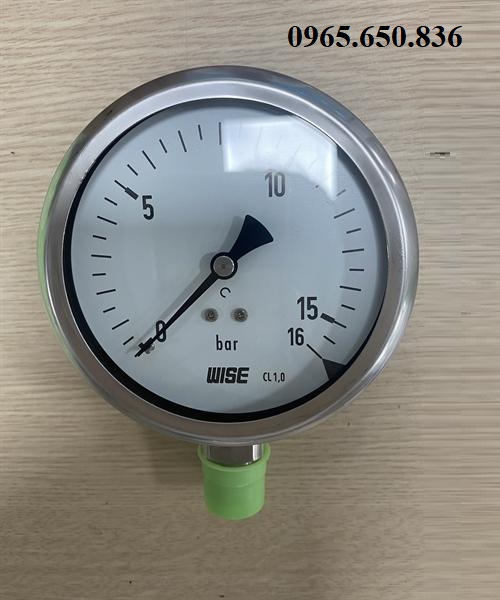

Đồng hồ áp suất chân đứng wise.

>>> Tìm hiểu thêm về các dòng thiết bị đo áp suất khác: Đồng hồ đo áp suất.

III. Chi tiết cấu tạo và nguyên lý hoạt động của đồng hồ áp suất chân đứng

Đồng hồ áp suất chân đứng (bottom connection pressure gauge) là loại đồng hồ có đầu nối áp suất nằm ở phía dưới, được sử dụng rất phổ biến trong hệ thống nước, khí nén, dầu, hơi nhẹ. Về bản chất, đa số đồng hồ chân đứng hiện nay hoạt động theo nguyên lý ống Bourdon.

A. Chi tiết cấu tạo đồng hồ áp suất chân đứng

Áp kế chân đứng được cấu tạo tương tự so với dòng đồng hồ áp suất chân sau, với cấu tạo cơ bản gồm 6 chi tiết bộ phận chính. Chi tiết của từng bộ phận như sau:

- Thân đồng hồ (vỏ): Thường được chế tạo từ thép sơn, thép mạ crom hoặc inox, có nhiệm vụ bảo vệ toàn bộ cơ cấu bên trong khỏi va đập, bụi bẩn và độ ẩm trong quá trình vận hành.

- Mặt đồng hồ: Làm bằng mica hoặc kính cường lực, trên đó in rõ thang đo áp suất theo các đơn vị như bar, psi hoặc MPa, giúp người vận hành quan sát và đọc trị số áp suất chính xác.

- Kim chỉ áp: Được liên kết với bộ truyền động bên trong, chuyển động theo sự thay đổi áp suất trong hệ thống và hiển thị trực tiếp giá trị áp suất tức thời trên mặt đồng hồ.

- Ống Bourdon: Là bộ phận quan trọng nhất, có dạng ống cong hình chữ C hoặc xoắn, làm bằng đồng hoặc inox, biến dạng đàn hồi khi áp suất tác động để tạo chuyển động đo.

- Bộ truyền động: Gồm hệ bánh răng và thanh răng, có chức năng khuếch đại chuyển động nhỏ từ ống Bourdon thành góc quay lớn, giúp kim đồng hồ hiển thị rõ ràng và ổn định.

- Chân kết nối (chân đứng): Chân đứng nằm ở đáy đồng hồ, sử dụng các kiểu ren phổ biến như 1/8”, 1/4”, 3/8” hoặc 1/2”, cho phép lắp trực tiếp đồng hồ lên đường ống hoặc van đo áp.

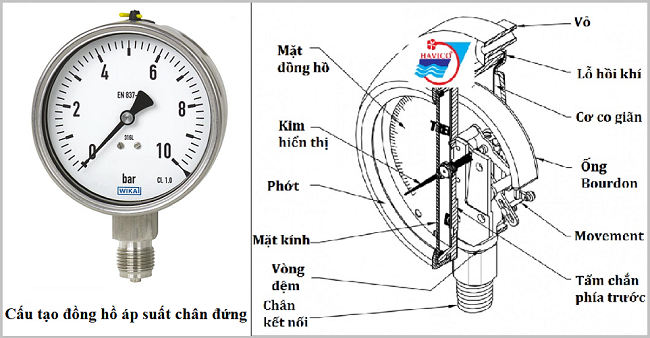

Cấu tạo đồng hồ áp suất chân đứng.

B. Nguyên lý hoạt đồng của đồng hồ áp suất chân đứng

Khi hệ thống bắt đầu làm việc, áp suất của môi chất như nước, khí nén hoặc dầu sẽ đi vào đồng hồ thông qua chân đứng ở phía dưới. Áp suất này tác động trực tiếp lên ống Bourdon, khiến ống bị biến dạng đàn hồi và có xu hướng duỗi thẳng ra theo mức áp suất tăng lên.

Sự chuyển động của ống Bourdon được truyền qua bộ cơ cấu bánh răng bên trong, làm kim đồng hồ quay trên mặt số. Kim dừng tại vị trí tương ứng với áp suất hiện tại; khi áp suất giảm, ống Bourdon co lại và kim quay về vị trí ban đầu.

IV. Đánh giá ưu nhược điểm của đồng hồ áp suất chân đứng

Việc đánh giá đầy đủ ưu và nhược điểm của đồng hồ áp suất chân đứng giúp người sử dụng lựa chọn đúng thiết bị cho từng hệ thống, tránh lắp đặt sai gây sai số đo, giảm tuổi thọ đồng hồ và phát sinh chi phí thay thế không cần thiết. Qua đó, thiết bị được vận hành ổn định, an toàn và đạt hiệu quả sử dụng lâu dài trong thực tế.

A. Ưu điểm của đồng hồ áp suất chân đứng

• Đồng hồ áp suất chân đứng có vị trí kết nối ren ở đáy, rất phù hợp lắp trên đường ống nằm ngang, cụm van, máy bơm và các điểm đo áp tiêu chuẩn.
• Thiết kế chân đứng giúp mặt hiển thị quay thẳng ra ngoài, cho phép người vận hành đọc áp suất nhanh, rõ ràng mà không cần thay đổi góc nhìn.
• Đồng hồ áp suất chân đứng có nhiều lựa chọn về dải đo, đường kính mặt và vật liệu, đáp ứng tốt hầu hết hệ thống nước, khí nén và công nghiệp.
• Sử dụng cơ cấu ống Bourdon truyền thống, đồng hồ hoạt động ổn định, ít hỏng hóc, dễ bảo trì và phù hợp cho hệ thống vận hành liên tục.
• Giá thành hợp lý, phụ kiện phổ biến giúp đồng hồ áp suất chân đứng trở thành giải pháp kinh tế cho các hệ thống cần lắp đặt nhiều điểm đo áp.

B. Nhược điểm của đồng hồ áp suất chân đứng

• Trong môi trường rung động mạnh hoặc áp suất dao động liên tục, đồng hồ áp suất chân đứng dễ rung kim, giảm độ ổn định và tuổi thọ nếu không có phụ kiện giảm chấn.
• Do chân kết nối nằm ở đáy, loại đồng hồ này kém phù hợp khi lắp trên panel hoặc tủ điện, nơi đồng hồ chân sau thường tối ưu hơn.
• So với đồng hồ áp suất điện tử, loại cơ học chân đứng có độ chính xác thấp hơn, phù hợp giám sát tương đối hơn là đo kiểm chính xác cao.

C. Phân biệt đồng hồ áp suất chân đứng, chân sau và chân lệch

Trong thực tế, đồng hồ áp suất được chia thành nhiều kiểu chân kết nối khác nhau. Việc phân biệt đúng giúp chọn đúng loại cho từng vị trí lắp đặt:

- Đồng hồ áp suất chân đứng: Chân ren nằm ở đáy, lắp trên ống đứng hoặc ống ngang, mặt đồng hồ hướng trực diện – dễ đọc, dễ bảo trì.

- Đồng hồ áp suất chân sau: Chân ren nằm phía sau thân đồng hồ, thường dùng khi lắp trên bảng điều khiển hoặc tủ điện, giúp tăng tính thẩm mỹ.

- Đồng hồ áp suất chân lệch: Chân ren đặt lệch một góc so với tâm, sử dụng trong các vị trí lắp đặt đặc biệt hoặc không gian hẹp.

Trong các hệ thống công nghiệp thông dụng, đồng hồ áp suất chân đứng vẫn là lựa chọn ưu tiên nhờ tính linh hoạt, phổ biến và dễ thay thế.

D. Ứng dụng thực tế của đồng hồ áp suất chân đứng

Đồng hồ áp suất chân đứng được sử dụng trong nhiều hệ thống đường ống từ dân dụng, đến công nghiệp tại Việt Nam hiện nay. Dòng sản phẩm này với thiết kế nhỏ gọn, đặc biệt phù hợp sử dụng trong các hệ thống đường ống gang, rất thuận tiện cho việc kiểm tra mức áp đối với người sử dụng:

• Ứng dụng 1: Sử dụng trong hệ thống cấp nước dân dụng và công nghiệp.
• Ứng dụng 2: Sử dụng trong hệ thống khí nén trong nhà máy.
• Ứng dụng 3: Sử dụng trong hệ thống hơi nóng và lò hơi.
• Ứng dụng 4: Sử dụng trong các hệ thống trạm bơm và hệ thống xử lý nước.
• Ứng dụng 5: Sử dụng trong các hệ thống phòng cháy chữa cháy (PCCC).
• Ứng dụng 6: Sử dụng trong ngành công nghiệp thực phẩm và đồ uống.
• Ứng dụng 7: Sử dụng trong các hệ thống máy móc và thiết bị công nghiệp.

Ứng dụng đồng hồ áp suất chân đứng.

V. Báo giá đồng hồ áp suất chân đứng tại Thuận Phát Valve

Giá đồng hồ áp suất chân đứng trên thị trường hiện nay phụ thuộc vào nhiều yếu tố kỹ thuật khác nhau, trong đó vật liệu chế tạo là yếu tố quan trọng nhất, bao gồm vỏ thép, mạ crom hay inox. Ngoài ra, dải đo áp suất, đường kính mặt đồng hồ, tiêu chuẩn ren kết nối và cấp chính xác cũng ảnh hưởng trực tiếp đến giá thành.

Quý khách hàng quan tâm đến dòng sản phẩm này vui có thể vui lòng liên hệ trực tiếp đến Thuận Phát Valve chúng tôi để nhận được tư vấn chi tiết nhất cho sản phẩm và báo giá chính xác nhất. Đặc biệt các sản phẩm của chúng tôi đều được nhập khẩu trực tiếp từ đơn vị sản xuất mà không thông qua đơn vị trung gian nào, điều này giúp chúng tôi luôn kiểm soát được chất lượng và giá thành ở mực ưu đãi nhất.
