Xy lanh khí nén SDA vuông

I. Tìm hiểu chi tiết - Xy lanh khí nén SDA vuông là gì?

Xy lanh khí nén SDA vuông là dòng xy lanh dạng mỏng (compact cylinder) được thiết kế với thân vuông và chiều dài tổng thể ngắn hơn đáng kể so với các dòng xy lanh truyền thống. Nhờ cấu trúc tối ưu này, SDA đặc biệt phù hợp với các hệ thống có không gian lắp đặt hạn chế hoặc yêu cầu bố trí thiết bị gọn gàng. Dù có kích thước nhỏ, xy lanh SDA vẫn đảm bảo khả năng tạo lực ổn định và đáp ứng tốt các ứng dụng cần chuyển động nhanh trong hành trình ngắn.

Điểm nổi bật của xy lanh SDA nằm ở thiết kế thân vuông chắc chắn kết hợp với kết cấu mỏng, giúp giảm chiều dài lắp đặt nhưng vẫn giữ được độ cứng và độ ổn định khi vận hành. Thiết bị thường được tích hợp thêm nam châm bên trong piston để kết hợp với cảm biến, phục vụ các hệ thống tự động hóa yêu cầu kiểm soát vị trí chính xác. Nhờ đó, SDA không chỉ tiết kiệm không gian mà còn nâng cao khả năng điều khiển trong các ứng dụng kỹ thuật cao.

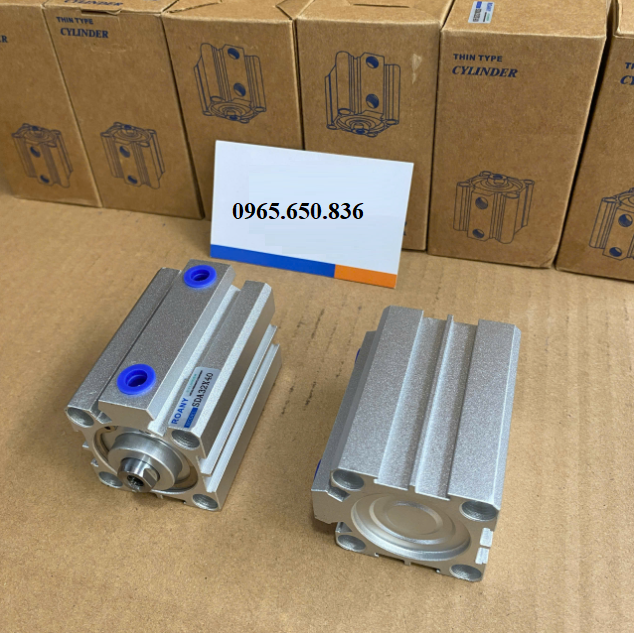

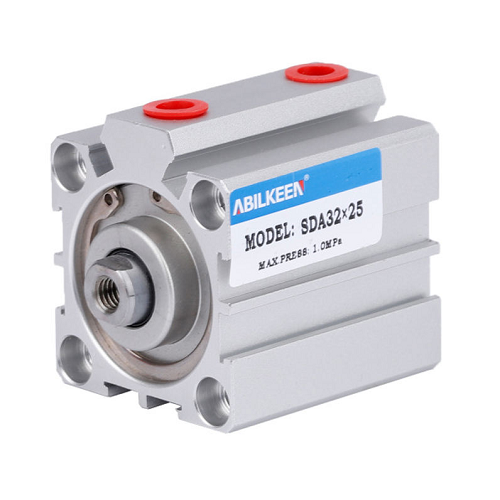

Xy lanh SDA khí nén vuông.

Các model phổ biến của xy lanh SDA vuông bao gồm SDA12, SDA16, SDA20, SDA25, SDA32, SDA40, SDA50, SDA63, tương ứng với đường kính piston từ 12mm đến 63mm. Mỗi kích thước sẽ cho lực đẩy khác nhau, phù hợp với từng mức tải và yêu cầu vận hành. Việc lựa chọn đúng model không chỉ giúp đảm bảo hiệu suất làm việc mà còn góp phần tăng độ bền và giảm chi phí bảo trì cho toàn bộ hệ thống khí nén.

Chi tiết thông số kỹ thuật xy lanh khí nén SDA vuông

Xy lanh khí nén SDA vuông thuộc dòng compact cylinder với thiết kế mỏng, tối ưu cho không gian lắp đặt hạn chế nhưng vẫn đảm bảo hiệu suất làm việc ổn định. Các model từ SDA12 đến SDA63 được tiêu chuẩn hóa theo kích thước piston, giúp dễ dàng lựa chọn và thay thế trong nhiều hệ thống khác nhau.

• Tên sản phẩm: Xy lanh khí nén SDA vuông
• Các model phổ biến: SDA12, SDA16, SDA20, SDA25, SDA32, SDA40, SDA50, SDA63,...
• Đường kính piston: 12mm, 16mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm
• Hành trình: 5mm – 100mm (có thể đặt theo yêu cầu thực tế)
• Áp suất hoạt động: 0.1 – 0.9 MPa
• Nhiệt độ hoạt động: -5 ~ 70°C
• Tốc độ làm việc: 30 – 500 mm/s
• Lưu lượng khí: 200 – 1500 L/phút (tùy theo kích thước xy lanh)
• Chất liệu thân: Hợp kim nhôm anod hóa, chống ăn mòn
• Chất liệu ty: Thép mạ crôm hoặc inox, độ cứng cao
• Kiểu tác động: Tác động kép (2 chiều)
• Hãng sản xuất: Airtac, STNC, SNS hoặc tương đương
• Tình trạng: Mới 100%, đầy đủ phụ kiện tiêu chuẩn

II. Cấu tạo và nguyên lý hoạt động của xy lanh khí nén SDA vuông

Xy lanh khí nén SDA vuông được thiết kế theo dạng compact cylinder (xy lanh mỏng), tối ưu cho các hệ thống có không gian lắp đặt hạn chế và yêu cầu hành trình ngắn. Điểm đặc biệt của dòng này nằm ở cấu trúc rút gọn chiều dài nhưng vẫn đảm bảo khả năng làm việc ổn định, phản hồi nhanh và dễ tích hợp vào các module máy tự động. Để hiểu rõ hiệu quả vận hành, cần nắm được cấu tạo bên trong và nguyên lý hoạt động đặc trưng của dòng xy lanh này.

A. Cấu tạo của xy lanh khí nén SDA vuông

Xy lanh SDA được thiết kế tối giản nhưng vẫn đầy đủ các bộ phận cần thiết để đảm bảo độ bền, độ kín và khả năng vận hành chính xác trong không gian hẹp.

- Thân nhôm mỏng dạng vuông: Thân xy lanh được làm từ hợp kim nhôm anod hóa với thiết kế mỏng và vuông, giúp giảm chiều dài tổng thể, tối ưu không gian lắp đặt và tăng độ ổn định khi cố định lên bề mặt máy.

-  Piston và ty piston: Piston di chuyển bên trong thân xy lanh để tạo lực, kết hợp với ty piston bằng thép mạ crom hoặc inox giúp truyền lực chính xác, hạn chế cong vênh trong hành trình ngắn và tốc độ cao.

- Phớt làm kín: Hệ thống phớt được thiết kế tối ưu cho dòng compact, giúp đảm bảo độ kín khí cao, giảm rò rỉ và duy trì áp suất ổn định ngay cả khi xy lanh hoạt động với tần suất liên tục.

- Cổng cấp khí: Các cổng khí được bố trí hợp lý trên thân vuông, giúp kết nối nhanh với van điện từ và đảm bảo dòng khí đi vào – xả ra hiệu quả, phù hợp với thiết kế nhỏ gọn của toàn bộ xy lanh.

- Nam châm và cảm biến (tùy chọn): Một số dòng SDA tích hợp nam châm trong piston, cho phép lắp cảm biến từ bên ngoài để xác định vị trí hành trình, hỗ trợ điều khiển chính xác trong hệ thống tự động hóa.

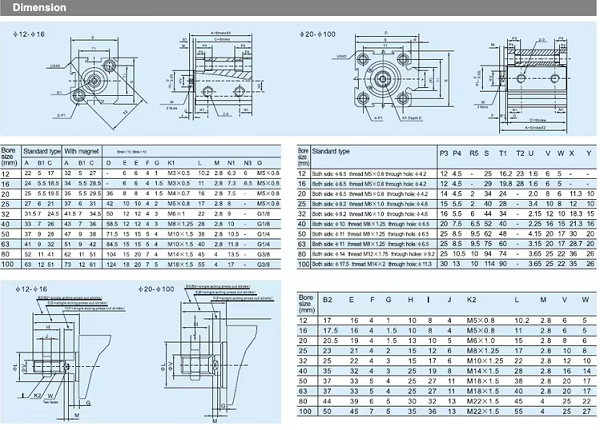

Sơ đồ thiết kế xy lanh khí nén SDA vuông.

B. Nguyên lý hoạt động của xy lanh khí nén SDA vuông

Xy lanh SDA vuông hoạt động theo nguyên lý tác động kép, sử dụng khí nén để điều khiển cả hai chiều chuyển động của piston. Khi khí nén được cấp vào một phía của xy lanh, áp suất sẽ tác động lên piston và đẩy piston di chuyển về phía còn lại. Đồng thời, lượng khí ở phía đối diện sẽ được xả ra ngoài, tạo ra chuyển động tịnh tiến với hành trình ngắn nhưng phản hồi rất nhanh.

Khi đảo chiều cấp khí, dòng khí sẽ được đưa vào phía ngược lại, khiến piston di chuyển trở về vị trí ban đầu. Nhờ thiết kế mỏng và hành trình ngắn, xy lanh SDA có tốc độ phản hồi nhanh hơn so với các dòng truyền thống, rất phù hợp với các ứng dụng cần thao tác nhanh, lặp lại nhiều lần và yêu cầu độ chính xác cao trong không gian hạn chế.

III. Đặc điểm nổi bật của xy lanh khí nén SDA vuông

Xy lanh khí nén SDA vuông được thiết kế theo dạng mỏng, tối ưu cho các hệ thống yêu cầu không gian lắp đặt hạn chế nhưng vẫn đảm bảo hiệu suất làm việc ổn định. Nhờ cấu trúc đặc biệt, dòng xy lanh này mang lại nhiều ưu điểm vượt trội so với các dòng truyền thống.

• Với cấu trúc compact, chiều dài tổng thể được rút gọn đáng kể, giúp xy lanh SDA dễ dàng lắp đặt trong các vị trí chật hẹp hoặc các module máy yêu cầu bố trí gọn.
• Thiết kế dạng vuông giúp tăng độ ổn định khi lắp đặt lên bề mặt máy, hạn chế xoay hoặc rung lắc trong quá trình vận hành so với các dòng thân tròn.
• Nhờ thiết kế tối ưu cho hành trình ngắn, xy lanh SDA có tốc độ làm việc nhanh, đáp ứng tốt các ứng dụng cần thao tác liên tục và chính xác.
• Nhiều dòng SDA được trang bị nam châm bên trong piston, cho phép lắp cảm biến từ bên ngoài để theo dõi vị trí, giúp nâng cao khả năng điều khiển trong hệ thống tự động hóa.
• Hệ thống phớt được thiết kế tối ưu cho dòng compact giúp duy trì áp suất ổn định, hạn chế rò rỉ và tăng hiệu suất làm việc của xy lanh.
• Nhờ thiết kế tiêu chuẩn và phổ biến, xy lanh SDA có thể dễ dàng thay thế hoặc lắp đặt vào nhiều hệ thống khác nhau mà không cần điều chỉnh phức tạp.

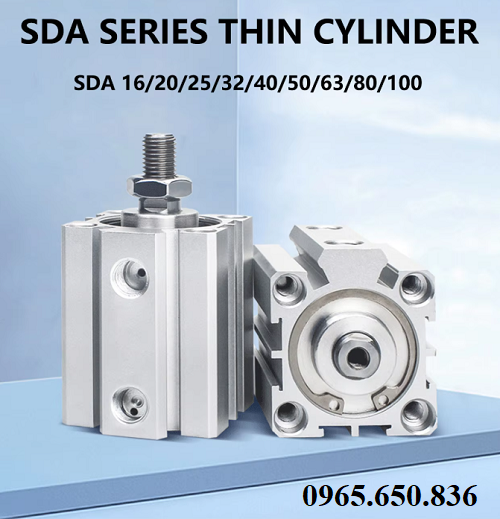

Xy lanh khí nén Airtac SDA.

IV. Chức năng chính của xy lanh khí nén SDA vuông

Xy lanh khí nén SDA vuông là thiết bị chấp hành tuyến tính quan trọng trong các hệ thống tự động hóa, đặc biệt phù hợp với các ứng dụng yêu cầu không gian nhỏ, hành trình ngắn và tốc độ cao. Nhờ thiết kế compact, dòng xy lanh này không chỉ giúp tối ưu bố trí máy mà còn đảm bảo hiệu quả vận hành ổn định và chính xác.

- Tạo chuyển động tuyến tính hai chiều (tác động kép): Xy lanh SDA hoạt động theo cơ chế tác động kép, cho phép khí nén cấp vào cả hai phía buồng, giúp piston di chuyển tiến và lùi mượt mà, đảm bảo kiểm soát chuyển động chính xác trong từng chu kỳ làm việc.

- Thực hiện các thao tác cơ khí như đẩy, kéo, ép, gạt: Thiết bị tạo ra lực cơ học ổn định để thực hiện các thao tác như đẩy sản phẩm, kéo cơ cấu, ép chi tiết hoặc gạt vật liệu, đặc biệt phù hợp với các ứng dụng yêu cầu tốc độ và độ chính xác cao.

- Tích hợp dễ dàng trong hệ thống tự động hóa: Nhờ thiết kế có thể tích hợp nam châm trong piston, xy lanh SDA dễ dàng kết hợp với cảm biến từ, giúp xác định vị trí hành trình và kết nối với PLC để điều khiển chính xác theo chương trình.

- Ứng dụng trong dây chuyền sản xuất và lắp ráp: Xy lanh SDA được sử dụng rộng rãi trong các công đoạn như đẩy sản phẩm, phân loại, đóng gói hoặc lắp ráp linh kiện, giúp tăng tính đồng bộ và nâng cao hiệu suất của toàn bộ dây chuyền.

- Đóng vai trò cơ cấu truyền động tuyến tính trong hệ thống nhỏ: Với thiết kế mỏng và hành trình ngắn, xy lanh SDA có thể hoạt động như một cơ cấu truyền động tuyến tính trong các module nhỏ hoặc robot, đáp ứng yêu cầu chuyển động nhanh và chính xác.

- Tối ưu hiệu suất và giảm chi phí vận hành: Nhờ cấu tạo đơn giản, dễ lắp đặt và bảo trì, xy lanh SDA giúp giảm thời gian thi công, hạn chế hư hỏng và tối ưu chi phí vận hành trong các hệ thống tự động hóa lâu dài.

>>> Với những chức năng trên, xy lanh khí nén SDA vuông là lựa chọn lý tưởng cho các hệ thống cần sự nhỏ gọn, chính xác và hiệu quả cao trong không gian hạn chế.

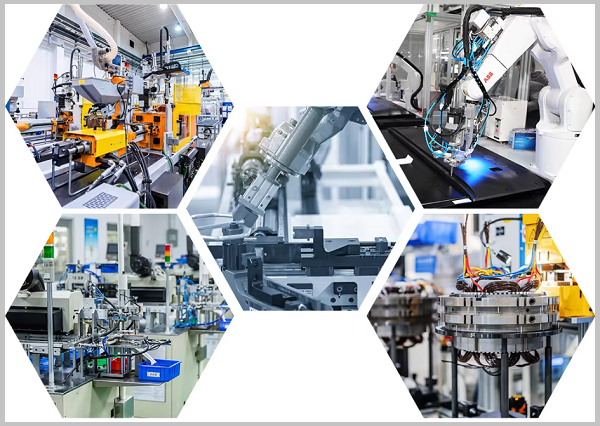

Ứng dụng xy lanh khí nén SDA vuông.

V. Thuận Phát Valve – Địa điểm cung cấp xy lanh khí nén SDA vuông chính hãng, giá tốt

Thuận Phát Valve là đơn vị chuyên cung cấp xy lanh khí nén SDA vuông với đầy đủ các model từ SDA12 đến SDA63, đáp ứng đa dạng nhu cầu từ hệ thống nhỏ đến các dây chuyền tự động hóa. Với lợi thế am hiểu kỹ thuật thực tế, Thuận Phát không chỉ cung cấp sản phẩm mà còn giúp khách hàng lựa chọn đúng loại xy lanh phù hợp với từng ứng dụng cụ thể.

Điểm khác biệt của Thuận Phát nằm ở khả năng tư vấn theo không gian lắp đặt và hành trình làm việc, đặc biệt với dòng SDA – vốn yêu cầu cao về bố trí và độ chính xác. Nhờ đó, khách hàng có thể tránh được các lỗi phổ biến như chọn sai hành trình, thiếu lực hoặc lắp đặt không phù hợp.

Bên cạnh đó, Thuận Phát luôn duy trì nguồn hàng sẵn kho, đa dạng kích thước và cấu hình, giúp đáp ứng nhanh tiến độ thi công. Kết hợp với mức giá cạnh tranh và chất lượng ổn định, đây là lựa chọn phù hợp cho các đơn vị cần tối ưu chi phí nhưng vẫn đảm bảo hiệu suất vận hành lâu dài.

Hotline liên hệ: 0965.650.836
