I. Giới thiệu chung – Van y xiên điều khiển khí nén inox

Van y xiên điều khiển khí nén inox là một thiết bị van công nghiệp cao cấp, chuyên dùng để đóng, mở hoặc điều tiết lưu lượng dòng chảy trong hệ thống đường ống. Khác với các loại van truyền thống có thân đặt thẳng hoặc vuông góc, van y xiên có thân van đặt nghiêng khoảng 45° so với trục đường ống, tạo thành hình chữ Y đặc trưng. Thiết kế này mang lại ưu thế lớn về thủy lực, giúp dòng lưu chất đi qua mượt hơn, giảm tối đa tổn thất áp suất và hạn chế hiện tượng búa nước khi vận hành.

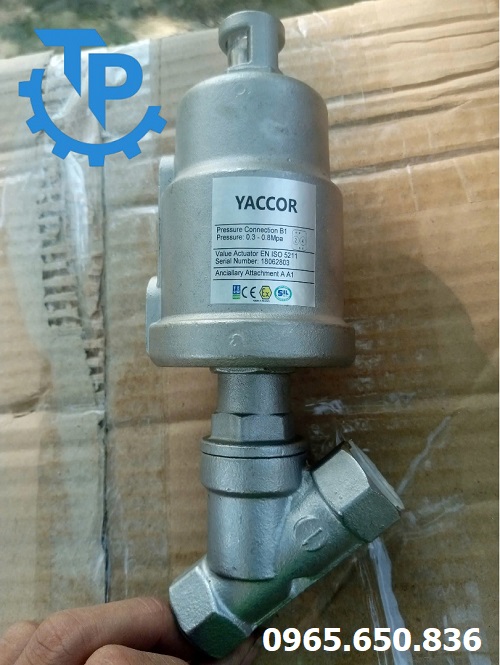

Van y xiên khí nén inox.

Nhờ hiệu suất thủy lực tối ưu, độ bền vượt trội và tính linh hoạt trong ứng dụng, van y xiên khí nén inox hiện là lựa chọn hàng đầu trong nhiều lĩnh vực từ công nghiệp thực phẩm, đồ uống, dược phẩm, đến xử lý nước, hóa chất, hơi nóng và hàng hải. Đây là loại van vừa đáp ứng được yêu cầu kỹ thuật khắt khe, vừa mang lại hiệu quả kinh tế dài hạn cho hệ thống.

II. Đặc điểm nổi bật của van y xiên điều khiển khí nén inox

Van y xiên điều khiển khí nén inox là dòng van công nghiệp hàng đầu thị trường hiện nay, được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay. Được làm từ chất liệu inox cao cấp với những đặc điểm vượt trội này, giúp chúng trở thành lựa chọn hàng đầu trong các hệ thống đường ống công nghiệp hiện:

- Chất liệu inox bền bỉ, chống ăn mòn: Thân van inox 304/316 chống gỉ sét, chịu hóa chất, nước biển và môi trường khắc nghiệt, đảm bảo độ bền lâu dài và đáp ứng tiêu chuẩn vệ sinh công nghiệp.

- Thiết kế y xiên tối ưu thủy lực: Thân van nghiêng 45° giúp dòng chảy lưu thông mượt, giảm tổn thất áp suất và hạn chế búa nước, bảo vệ an toàn cho đường ống và thiết bị.

- Bộ truyền động khí nén nhanh, chính xác: Van đóng mở chỉ trong vài giây nhờ khí nén, hỗ trợ vận hành liên tục và điều khiển từ xa, với tùy chọn lò xo đóng hoặc lò xo mở linh hoạt.

- Chịu áp suất và nhiệt độ cao: Van hoạt động ổn định ở áp suất 10–16 bar và nhiệt độ tới 200°C, phù hợp cho hơi nóng, khí nén và nhiều loại chất lỏng công nghiệp.

- Đa dạng kiểu kết nối, kích thước: Có các kiểu nối ren, clamp, mặt bích, đáp ứng tiêu chuẩn JIS, DIN, ANSI; kích thước từ DN15 đến DN100 phù hợp nhiều loại hệ thống.

- Dễ bảo trì, tuổi thọ dài: Cấu tạo đơn giản, ít chi tiết chuyển động, dễ bảo dưỡng; chất liệu inox kéo dài tuổi thọ gấp nhiều lần so với van bằng đồng hoặc thép carbon.

III. Chi tiết cấu tạo và nguyên lý hoạt động của van y xiên điều khiển khí nén inox

A. Cấu tạo cơ bản của van y xiên điều khiển khí nén

Van y xiên điều khiển khí nén inox được cấu thành từ nhiều bộ phận chính, mỗi bộ phận đảm nhiệm một chức năng cụ thể để đảm bảo khả năng vận hành ổn định, bền bỉ:

- Thân van (Body): Đúc từ inox 304 hoặc inox 316 nguyên khối, chịu áp suất cao, chống ăn mòn hiệu quả. Inox 304 thích hợp môi trường thông thường, trong khi inox 316 vượt trội hơn ở môi trường hóa chất và nước biển.

- Đĩa van (Piston/Seal): Đóng/mở dòng chảy, thường được phủ PTFE hoặc EPDM để đảm bảo độ kín và chống mài mòn.

- Bộ truyền động khí nén (Pneumatic Actuator): Chuyển đổi áp suất khí nén thành lực cơ học, giúp đóng/mở van nhanh chóng, chính xác, hỗ trợ vận hành tự động.

- Ty van (Stem): Trục truyền lực từ bộ khí nén tới đĩa van, chế tạo từ inox cứng để tăng khả năng chịu mài mòn và chịu lực.

- Gioăng làm kín (Seals): Lắp tại các vị trí kết nối, ngăn rò rỉ lưu chất ra ngoài, chịu được áp suất và nhiệt độ cao, giàm rung chấn cho các chi tiết bộ phận của van khi hoạt động.

B. Nguyên lý hoạt động

Van vận hành dựa trên cơ chế piston của bộ truyền động khí nén. Khi cấp khí nén, piston dịch chuyển, đẩy ty van nâng đĩa van lên mở đường cho lưu chất đi qua. Khi ngắt khí, lò xo hồi vị đưa đĩa van trở lại vị trí đóng, chặn hoàn toàn dòng chảy. Thiết kế thân nghiêng 45° giúp lưu chất di chuyển mượt mà, giảm tổn thất áp suất và hạn chế búa nước, đảm bảo an toàn cho toàn bộ hệ thống.

Van y xiên khí nén inox mặt bích.

>>> Tìm hiểu thêm về cấu tạo và nguyên lý: Van y xiên điều khiển khí nén đầu nhựa.

IV. Đánh giá ưu điểm và ứng dụng thực tế của van y xiên điều khiển khí nén inox

A. Các ưu điểm nổi bật của van y xiên điều khiển khí nén inox

Bộ truyền động khí nén giúp van đóng/mở chỉ trong vài giây, phù hợp cho dây chuyền sản xuất hiện đại và hệ thống cần thao tác liên tục.
Thân van inox 304 hoặc inox 316 chống ăn mòn vượt trội, chịu được môi trường hóa chất, nước biển, hơi nóng và áp suất cao.
Góc nghiêng 45° giúp giảm tổn thất áp suất, tăng lưu lượng dòng chảy, hạn chế búa nước, bảo vệ đường ống và thiết bị.
Gioăng làm kín PTFE/EPDM chịu nhiệt và áp lực, ngăn rò rỉ hiệu quả, đặc biệt quan trọng với lưu chất độc hại hoặc ăn mòn.
Có thể lựa chọn chế độ lò xo đóng (NC) hoặc lò xo mở (NO), nhiều kiểu kết nối như ren, clamp, mặt bích theo chuẩn JIS, DIN, ANSI.

B. Ứng dụng thực tế của van y xiên điều khiển khí nén inox

Van y khí nén inox là dòng van cao cấp được ứng dụng phổ biến trong nhiều dạng hệ thống đường ống công nghiệp hiện nay, với đa dạng kiểu dáng và kích thước khác nhau, lắp đặt tốt trong mọi dạng hệ thống đường ống hiện nay.

- Ứng dụng 1: Sử dụng trong các hệ thống nhà máy sản suất và chế biến thực phẩm, đồ uống, bia, rượu các loại nước giải khát.

- Ứng dụng 2: Sử dụng trong các hệ thống sản xuất dược phẩm, thuốc men, mỹ phẩm các thiết bị y tế chuyên dụng.

- Ứng dụng 3: Sử dụng trong các ngành công nghiệp hóa chất, các hệ thống sử dụng hóa chất để tẩy rữa, làm dung môi,…

- Ứng dụng 4: Sử dụng trong các hệ thống điều hòa nhiệt độ HVAC, hệ thống điều hòa trung tâm Chiller.

- Ứng dụng 5: Sử dụng trong các hệ thống sản xuất công nghiệp, các hệ thống nước sạch, sản xuất giấy, bao bì, sơn nước,…

V. Mua van y xiên điều khiển khí nén inox ở đâu chính hãng chất lượng cao

Hiện nay các dòng van y xiên điều khiển khí nen đang rất được ưu chuộng sử dụng trong các hệ thống đường ống dân dụng và công nghiệp hiện nay, với khả năng điều khiển tự động bằng khí nén giúp người sử dụng có thể dễ dàng vận hành trong hệ thống mà không cần tác động để điều khiển hoạt động của van. Các dòng van này đang được Thuận Phát Valve chúng tôi cung cấp chính hãng trên thị trường với đầy đủ các chủng loại, kích thước và kiểu dáng khác nhau, đáp ứng mọi nhu cầu sử dụng trên thị trường.

Các sản phẩm chúng tôi cung cấp đều được nhập khẩu chính hãng từ các thương hiệu cao cấp trên thị trường hiện nay, mỗi dòng van đều được nhập khẩu chính hãng, thông qua quy trình kiểm tra nghiêm ngặt đáp ứng các tiêu chuẩn công nghiệp mới được nhập kho. Việc này giúp chúng tôi luôn kiểm soát được chất lượng của sản phẩm, từ đó đáp ứng sản phẩm chất lượng cao, hoạt động ổn định.

Quý khách hàng quan tâm đến dòng sản phẩm này vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.
