Van y xiên điều khiển khí nén

I. Giới thiệu chung về sản phẩm – Van y xiên điều khiển khí nén là gì?

Van y xiên điều khiển khí nén (Pneumatic Angle Seat Valve) là một loại van công nghiệp sử dụng năng lượng khí nén để điều khiển quá trình đóng/mở dòng chảy trong hệ thống đường ống. Điểm đặc trưng của van là thân van được thiết kế nghiêng một góc khoảng 45° so với phương ngang của đường ống, giúp giảm đáng kể lực cản dòng chảy và hạn chế hiện tượng tụ cặn, từ đó tăng lưu lượng và hiệu suất truyền dẫn lưu chất so với van thẳng thông thường.

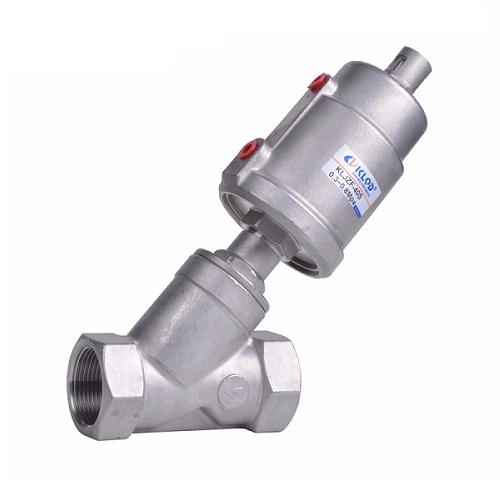

Van y xiên điều khiển khí nén.

Cấu tạo của van y xiên bao gồm thân van (thường bằng inox 304 hoặc 316, một số loại bằng đồng thau hoặc nhựa), piston truyền động khí nén, ty van và gioăng làm kín chịu nhiệt. Khi khí nén được cấp vào bộ truyền động, piston sẽ di chuyển, kéo hoặc đẩy ty van, từ đó nâng hoặc hạ đĩa van để đóng hoặc mở dòng chảy. Loại van này được ưa chuộng trong nhiều ngành vì:

• Tốc độ đóng/mở nhanh, đáp ứng tốt trong các quy trình tự động.
• Hoạt động tin cậy ở áp suất cao (lên tới 16-25 bar) và nhiệt độ lớn (có thể đạt 180°C với gioăng PTFE).
• Độ kín cao, giảm rò rỉ tối đa, phù hợp với hệ thống yêu cầu an toàn nghiêm ngặt.

Nhờ những đặc tính trên, van y xiên điều khiển khí nén được sử dụng rộng rãi trong các môi trường khắt khe như công nghiệp thực phẩm, đồ uống, dược phẩm, vi sinh, hệ thống hơi nóng, khí nén, xử lý nước và một số dây chuyền hóa chất.

A. Chi tiết thông số kỹ thuật van y xiên điều khiển khí nén

B. Đặc điểm nổi bật của van y xiên điều khiển khí nén

- Tốc độ đóng/mở cực nhanh: Nhờ cơ cấu truyền động khí nén và hành trình ty van ngắn, van có thể đóng hoặc mở hoàn toàn chỉ trong 0.1-0.3 giây, phù hợp với các dây chuyền tự động hóa yêu cầu phản ứng tức thì.

- Độ kín cao, chống rò rỉ tuyệt đối: Sử dụng gioăng PTFE, EPDM hoặc FKM chất lượng cao, kết hợp lực ép từ piston khí nén, giúp van ngăn rò rỉ hiệu quả ngay cả khi làm việc ở áp suất cao 16-25 bar.

- Hoạt động ổn định ở nhiệt độ cao: Van chịu được nhiệt độ lên đến 180°C (với gioăng PTFE) và vẫn duy trì độ kín tốt, phù hợp cho hơi nóng, khí nén, hoặc các quy trình vệ sinh đường ống CIP/SIP.

- Tuổi thọ dài và ít hỏng hóc: Cấu tạo đơn giản, ít chi tiết ma sát, ty van và gioăng được bảo vệ tốt, giúp giảm hao mòn và kéo dài thời gian sử dụng.

- Phù hợp nhiều loại môi trường: Van hoạt động tốt với nước sạch, nước nóng, khí nén, hơi bão hòa, dung môi nhẹ và hóa chất loãng, đáp ứng yêu cầu đa dạng trong sản xuất.

- Thiết kế thân nghiêng 45° – tối ưu lưu lượng và chống bám cặn: Góc nghiêng 45° giúp tăng tiết diện mở khi van hoạt động, cho phép lưu lượng dòng chảy cao hơn tới 30-40% so với van thẳng cùng kích thước.

II. Chi tiết cấu tạo và nguyên lý hoạt động của van y xiên điều khiển khí nén

A. Cấu tạo cơ bản của van y xiên điều khiển khí nén

Van y xiên điều khiển khí nén có cấu tạo gồm 2 phần chính: phần thân van và phần bộ điều khiển khí nén.

• Thân van: Thường được làm bằng inox 304 hoặc inox 316 chống ăn mòn cao, một số loại dùng đồng thau hoặc nhựa đối với môi trường ít khắc nghiệt. Thân van có thiết kế nghiêng 45° giúp dòng chảy lưu thông dễ dàng, giảm lực cản và hạn chế bám cặn.
• Ty và đĩa van: Ty van được làm từ inox cứng, kết nối với đĩa van (piston) có gioăng làm kín bằng PTFE hoặc EPDM, chịu nhiệt tốt và chống rò rỉ.
• Bộ điều khiển khí nén (actuator): Gồm buồng khí, piston và lò xo hồi. Khi cấp khí nén, piston di chuyển để nâng hoặc hạ đĩa van, thực hiện đóng/mở.
• Gioăng làm kín: Sử dụng PTFE, EPDM hoặc FKM tùy môi trường làm việc, giúp ngăn rò rỉ và đảm bảo độ kín tuyệt đối.
• Kiểu kết nối: Có thể là nối ren (threaded), clamp, hàn hoặc mặt bích, tùy vào tiêu chuẩn đường ống.

Cấu tạo van y xiên điều khiển khí nén.

B.Nguyên lý hoạt động của van y xiên điều khiển khí nén

Van y xiên điều khiển khí nén có nguyên lý hoạt động khá đơn giản, dựa theo nguyên lý tác động 1 lần. Tức khi người sử dụng cung cấp khí nén vào piston điều khiển van sẽ tự động mở lên cho lưu chất di chuyển qua, khi ngừng cung cấp khí nén áp lực lò xo trong piston sẽ đẩy trục van về vị trí ban đầu và khiến đĩa van đóng lại.

III. Lý do nên sử dụng van y xiên điều khiển khí nén trong các hệ thống đường ống

Van y xiên điều khiển khí nén được đánh giá là một trong những loại van đóng/mở nhanh và đáng tin cậy nhất hiện nay. Sở dĩ loại van này được ưu tiên lựa chọn trong nhiều ngành công nghiệp và hệ thống đường ống là vì các lý do sau:

• Nhờ sử dụng bộ truyền động khí nén, van có thể đóng/mở chỉ trong 0.1-0.3 giây. Điều này đặc biệt quan trọng trong các quy trình tự động hoặc yêu cầu phản ứng khẩn cấp để bảo vệ thiết bị.
• Cấu trúc thân van nghiêng giúp giảm lực cản dòng chảy, cho lưu lượng lớn hơn và tổn thất áp suất thấp hơn so với van truyền thống, góp phần tiết kiệm năng lượng cho hệ thống bơm.
• Vì không sử dụng điện trực tiếp để vận hành, van y xiên khí nén giảm thiểu nguy cơ phát tia lửa, rất an toàn cho các hệ thống chứa khí dễ cháy, dung môi hoặc hóa chất.
• Với gioăng PTFE, van có thể chịu nhiệt đến 180°C và áp suất đến 16-25 bar, đáp ứng tốt các ứng dụng hơi nóng, khí nén hoặc dung dịch nóng.
• Cấu tạo đơn giản, ít chi tiết ma sát và khả năng chống bám cặn tốt giúp van ít hư hỏng, giảm tần suất bảo dưỡng và chi phí vận hành.
• Có thể sử dụng cho nhiều loại lưu chất: nước, khí nén, hơi, dung môi và hóa chất loãng. Điều này giúp van trở thành giải pháp linh hoạt cho nhiều ngành: thực phẩm, dược phẩm, hóa chất, xử lý nước, năng lượng...

Van y xiên khí nén.

IV. Ứng dụng thực tế của van y xiên trong các hệ thống đường ống

Van y xiên điều khiển khí nén được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng đóng/mở nhanh, chịu được áp suất – nhiệt độ cao và độ kín tuyệt đối. Một số ứng dụng điển hình bao gồm:

- Ứng dụng 1: Sử dụng trong các ngành công nghiệp thực phẩm, đồ uống, bia, rượu,…

- Ứng dụng 2: Sử dụng trong ngành công nghiệp dược phẩm, y tế và các hệ thống vi sinh.

- Ứng dụng 3: Sử dụng trong các hệ thống công nghiệp nước sạch đô thị, hệ thống xử lý nước thải.

- Ứng dụng 4: Sử dụng trong các hệ thống xử lý hóa chất, các hệ thống dung môi sản xuất công nghiệp.

- Ứng dụng 5: Sử dụng trong các hệ thống đường ống hơi nóng và khí nén, các hệ thống lò hơi, thông gió, hệ thống HVAC,…

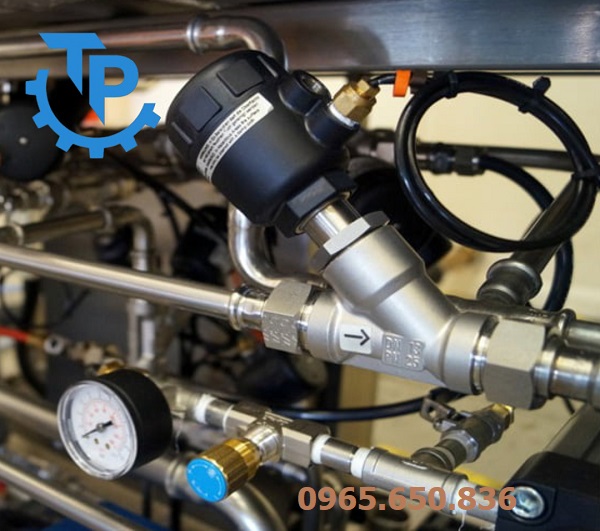

Ứng dụng van y xiên điều khiển khí nén.

V. Các lưu ý quan trọng khi sử dụng van y xiên điều khiển khí nén

Để van y xiên điều khiển khí nén hoạt động ổn định, bền bỉ và an toàn, cần chú ý một số điểm sau:

- Chọn vật liệu và gioăng phù hợp

• Xác định loại lưu chất (nước, khí, hơi, hóa chất) để chọn vật liệu thân van (inox, đồng, nhựa) và gioăng (PTFE, EPDM, FKM) thích hợp.
• Sử dụng vật liệu không phù hợp có thể gây ăn mòn, rò rỉ hoặc hỏng gioăng sớm.

- Đảm bảo nguồn khí nén ổn định

• Áp suất khí điều khiển nên nằm trong khoảng 4-8 bar và khí phải khô, sạch để tránh hỏng piston và gioăng bên trong bộ truyền động.
• Lắp thêm bộ lọc khí nén nếu có, van tiết lưu khí nén để điều chỉnh áp lực khí nén phù hợp với hoạt động của van.

- Lắp đặt đúng hướng dòng chảy

• Thân van có mũi tên chỉ hướng lưu chất, cần lắp đặt theo đúng chiều để đảm bảo khả năng đóng/mở nhanh và độ kín tối ưu.
• Lắp sai chiều có thể gây ra hư hỏng, giảm hoạt động của hệ thống và làm giảm tuổi thọ và hiệu suất van.

- Tránh đóng/mở liên tục với tần suất quá cao

• Mặc dù van có tốc độ phản hồi nhanh, việc đóng/mở liên tục trong thời gian ngắn có thể gây mài mòn ty van và gioăng.
• Nếu cần vận hành liên tục, nên chọn loại van được thiết kế cho tần suất cao.

- Kiểm tra và bảo dưỡng định kỳ

• Kiểm tra tình trạng gioăng, ty van và bộ điều khiển khí nén sau mỗi 6-12 tháng vận hành.
• Vệ sinh khoang van để tránh tích tụ cặn bẩn, đặc biệt trong môi trường nước thải hoặc thực phẩm.

- Bảo vệ bộ điều khiển khỏi môi trường khắc nghiệt

• Tránh để bộ truyền động khí nén tiếp xúc trực tiếp với nước mưa, bụi bẩn, hóa chất ăn mòn.
• Trong môi trường ngoài trời hoặc ẩm ướt, nên lắp thêm vỏ bảo vệ.

Lắp đặt van y xiên điều khiển khí nén.

V. Mua van y xiên điều khiển khí nén chính hãng tại đâu?

Van y xiên điều khiển khí nén là giải pháp tối ưu cho các hệ thống đường ống yêu cầu đóng/mở nhanh, lưu lượng lớn, độ kín tuyệt đối và độ bền cao. Thiết kế thân nghiêng 45° giúp giảm tổn thất áp suất, hạn chế bám cặn, nâng cao hiệu suất và kéo dài tuổi thọ van. Nhờ sự linh hoạt về vật liệu, kiểu kết nối và phương thức tác động, van y xiên khí nén có thể đáp ứng tốt từ môi trường sạch (thực phẩm, dược phẩm, nước tinh khiết) đến môi trường khắc nghiệt (hơi nóng, khí nén, hóa chất, nước thải).
