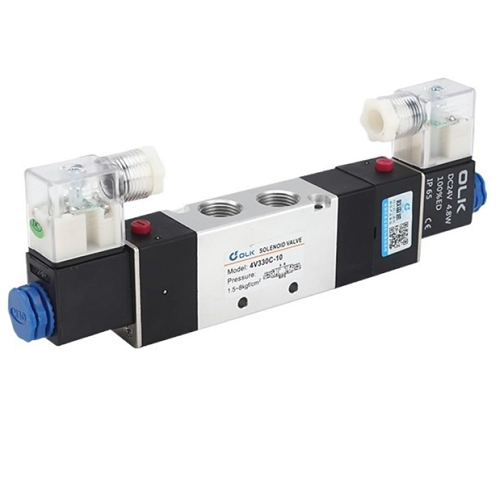

Van điện từ khí nén 4V330C-10

I. Chi tiết van điện từ khí nén 4V330C-10 là gì?

Van điện từ khí nén 4V330C-10 (hay còn gọi van điện từ Airtac 4V330C-10) là dòng van khí nén điều khiển bằng điện thuộc loại 5/3 (5 cửa, 3 vị trí), được thiết kế chuyên dụng cho các hệ thống có lưu lượng khí lớn và yêu cầu điều khiển chính xác. Khác với các dòng van phổ thông như 4V210 hay 4V220, model 4V330C-10 có kích thước lớn hơn, cổng ren 3/8” và khả năng cấp/xả khí mạnh hơn, phù hợp để điều khiển các xy lanh kích thước lớn hoặc hệ thống hoạt động với tải nặng trong môi trường công nghiệp.

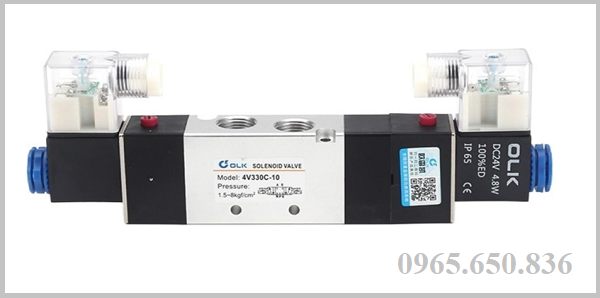

Van điện từ 4V330V-10.

Điểm nổi bật của van 4V330C-10 nằm ở khả năng xử lý lưu lượng khí lớn và vận hành ổn định trong điều kiện làm việc liên tục. Thiết kế 3 vị trí giúp kiểm soát linh hoạt trạng thái trung gian (giữ, xả hoặc đóng), từ đó nâng cao độ an toàn và chính xác cho hệ thống. Ngoài ra, thân van chắc chắn, coil điện từ hoạt động bền bỉ và khả năng đáp ứng nhanh giúp dòng van này trở thành lựa chọn tối ưu cho các hệ thống tự động hóa quy mô lớn, nơi yêu cầu hiệu suất và độ tin cậy cao.

II. Lý do nên sử dụng van điện từ khí nén 4V330C-10

Trong thực tế, việc lựa chọn van điện từ không chỉ dựa vào kích thước mà còn phụ thuộc vào lưu lượng khí, tải trọng và yêu cầu vận hành của hệ thống. Với các hệ thống quy mô lớn, việc sử dụng 4V330C-10 không phải là lựa chọn nâng cấp mà là yêu cầu bắt buộc để đảm bảo hệ thống hoạt động ổn định và đúng hiệu suất thiết kế.

- Phù hợp với xy lanh kích thước lớn: Van 4V330C-10 có lưu lượng khí lớn, đủ khả năng cấp/xả khí nhanh cho các xy lanh đường kính lớn, giúp thiết bị hoạt động đúng lực và không bị hụt áp trong quá trình vận hành.

- Đáp ứng hệ thống yêu cầu tốc độ cao: Với thiết kế cổng khí lớn và khả năng chuyển trạng thái nhanh, van giúp tăng tốc độ phản hồi của xy lanh, đặc biệt phù hợp với các dây chuyền cần chu kỳ làm việc nhanh và liên tục.

- Hoạt động ổn định trong hệ nhiều tải: Trong các hệ thống có nhiều cơ cấu hoạt động đồng thời, 4V330C-10 đảm bảo phân phối khí đều và đủ lưu lượng, tránh tình trạng thiếu khí hoặc hoạt động không đồng bộ.

- Hạn chế tối đa hiện tượng nghẽn khí: Nếu sử dụng van nhỏ cho hệ lớn sẽ gây nghẽn dòng khí, làm giảm hiệu suất và gây nóng hệ thống, trong khi 4V330C-10 được thiết kế để xử lý lưu lượng lớn một cách ổn định.

III. Cấu tạo và nguyên lý hoạt động của van điện từ khí nén 4V330C-10

Van điện từ Airtac 4V330C-10 được thiết kế dành cho các hệ thống khí nén có lưu lượng lớn, yêu cầu độ ổn định và khả năng điều khiển chính xác. Nhờ cấu trúc tối ưu và cơ chế hoạt động rõ ràng, dòng van này đảm bảo khả năng đảo chiều nhanh, vận hành bền bỉ và phù hợp với các hệ thống công nghiệp tải nặng.

A. Cấu tạo của van điện từ khí nén 4V330C-10

Van khí nén 4V330C-10 gồm nhiều bộ phận quan trọng, mỗi chi tiết đều đóng vai trò trong việc điều khiển và phân phối dòng khí một cách hiệu quả.

• Thân van kích thước lớn: Thân van được làm từ hợp kim nhôm chắc chắn, thiết kế lớn hơn so với các dòng phổ thông, giúp tăng lưu lượng khí đi qua và đảm bảo độ bền khi làm việc trong hệ thống tải nặng.
• Cuộn coil điện từ: Coil điện từ có nhiệm vụ tạo lực từ khi cấp điện, giúp điều khiển lõi van dịch chuyển. Đây là bộ phận quyết định tốc độ phản hồi và độ ổn định khi van hoạt động liên tục.
• Lõi van (spool): Là bộ phận chính thực hiện việc đóng/mở và chuyển hướng dòng khí bên trong thân van, được gia công chính xác để đảm bảo độ kín và giảm ma sát khi di chuyển.
• Các cổng khí P-A-B-R-S: Bao gồm cổng cấp khí (P), hai cổng làm việc (A, B) và các cổng xả (R, S), giúp phân phối và điều khiển dòng khí theo từng trạng thái hoạt động của van.
• Lò xo hồi hoặc cơ cấu pilot: Có chức năng đưa lõi van về vị trí ban đầu hoặc giữ trạng thái trung gian, giúp van hoạt động ổn định và chính xác trong các chu kỳ làm việc liên tục.

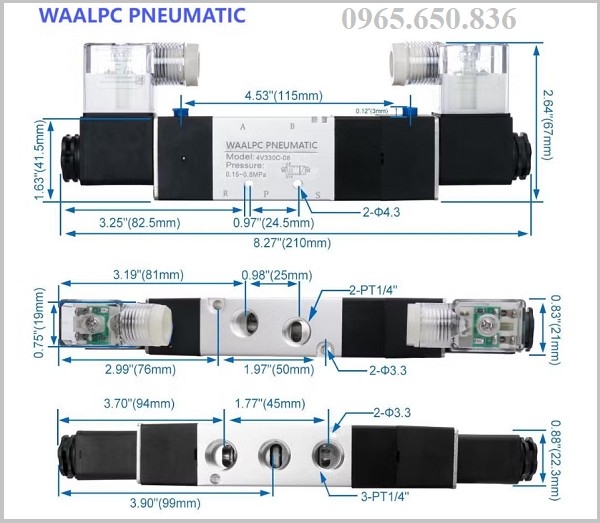

Van điện từ Airtac 4V330-10.

B. Nguyên lý hoạt động của van điện từ 4V330C-10

van điện từ Airtac 4V330C-10 hoạt động dựa trên nguyên lý điều khiển bằng điện từ kết hợp với khí nén để đảo chiều dòng khí. Khi cấp điện cho coil, lực từ sinh ra sẽ tác động lên lõi van, làm thay đổi vị trí của spool bên trong. Lúc này, dòng khí sẽ được chuyển hướng từ cổng cấp P sang một trong hai cổng A hoặc B, đồng thời cổng còn lại sẽ xả khí ra ngoài, giúp điều khiển chuyển động của xy lanh.

Do là dòng van 3 vị trí, 4V330C-10 có thêm trạng thái trung gian khi không cấp điện hoặc khi cả hai coil ở trạng thái nghỉ. Tùy vào thiết kế trung vị (đóng, xả hoặc giữ), van có thể giữ nguyên vị trí xy lanh, xả áp toàn hệ thống hoặc khóa dòng khí. Điều này giúp tăng tính linh hoạt, an toàn và phù hợp với nhiều yêu cầu điều khiển khác nhau trong hệ thống khí nén công nghiệp.

IV. Ứng dụng thực tế của van điện từ khí nén 4V330C-10

Van điện từ Airtac 4V330C-10 được sử dụng chủ yếu trong các hệ thống khí nén công nghiệp có quy mô lớn, nơi yêu cầu lưu lượng cao, độ ổn định và khả năng điều khiển chính xác. Dưới đây là các ứng dụng tiêu biểu của dòng van này trong thực tế:

- Ứng dụng 1: Sử dụng điều khiển xy lanh khí nén kích thước lớn do có khả năng cấp và xả khí với lưu lượng lớn, giúp điều khiển hiệu quả các xy lanh đường kính lớn, đảm bảo lực đẩy ổn định và tránh tình trạng hụt áp khi vận hành liên tục.

- Ứng dụng 2: Sử dụng trong các hệ thống máy ép, máy dập yêu cầu lực lớn và chu kỳ hoạt động liên tục, van giúp điều khiển chính xác hành trình xy lanh, đảm bảo quá trình ép diễn ra ổn định và an toàn.

- Ứng dụng 3: Sử dụng trong các dây chuyền sản xuất có nhiều cơ cấu hoạt động đồng thời, giúp phân phối khí đều, đảm bảo các thiết bị vận hành đồng bộ và không bị gián đoạn.

- Ứng dụng 4: Sử dụng trong các hệ thống khí nén trung tâm, van 4V330C-10 đóng vai trò điều phối dòng khí đến nhiều thiết bị khác nhau, đảm bảo lưu lượng ổn định và hạn chế tình trạng nghẽn khí trong toàn hệ thống.

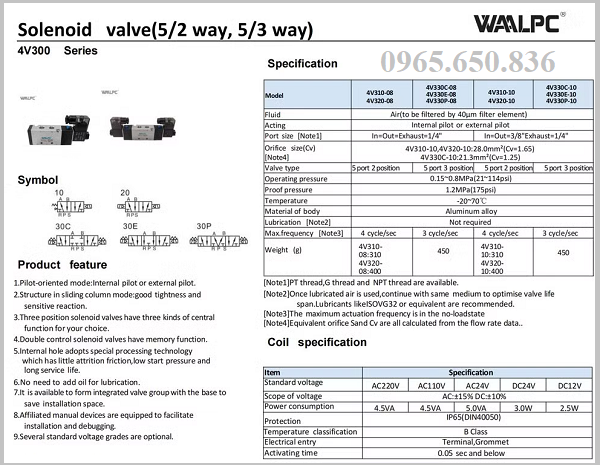

Van khí nén điện từ 4V330C-10.

V. Địa điểm mua van điện từ khí nén 4V330C-10 chính hãng chất lượng cao

Các bạn đọc và quý khách hang đang cần tìm hiểu thêm về dòng thiết bị, hoặc muốn tìm mua sản phẩm có thể liên hệ trực tiếp đến Thuận Phát Valve chúng tôi. Thuận Phát là đơn vị chuyên cung cấp các thiết bị hệ thống khí nén, trong đó nổi bật là các dòng van điện từ. Các sản phẩm được nhập khẩu chính hãng từ các thương hiệu hang đầu nổi tiếng trên thị trường hiện nay như Airtac, SMC, STNC,… với đầy đủ mọi chủng loại kích thước đáp ứng mọi nhu cầu sử dụng của quý khách hàng.

Ngoài cung cấp sản phẩm, Thuận Phát còn đặc biệt quan tâm đến các vấn đề liên quan như hệ thống của quý khách hàng, đưa ra những tư vấn chính xác giúp đem đến những sự lựa chọn phù hợp nhất với hệ thống. Đặc biêt với chế độ bảo hành rõ ràng và nhanh chóng, tất cả các sản phẩm đều được bảo hành từ 6 – 12 tháng, hỗ trợ đổi trả hàng trong vòng 7 ngày.

Quý khách hàng quan tâm và đang cần tư vấn chi tiết hơn có thể liên hệ với chúng tôi thông qua các kênh liên lạc đã được ghim ở trên. Trân trọng cảm ơn đã quan tâm bài viết.
