Van bi điều khiển điện tuyến tính

Hiện nay trên thị trường có 2 dạng van bi điều khiển điện chính là van bi điều khiển điện ON OFF và van bi điều khiển điện tuyến tính. Hai dòng van này đều được sử dụng để điều khiển dòng chảy lưu chất trong đường ống hệ thống, mỗi dòng van đều có những đặc tính riêng.

Tròng bài viết này chúng tôi xin giới thiệu đến các bạn dòng van bi điều khiển điện tuyến tính, để biết chi tiết về dòng van này, mời quý vị và các bạn theo dõi bài viết dưới đây.

I. Giới thiệu - Van bi điều khiển điện tuyến tính là gì?

Van bi điều khiển điện tuyến tính là dòng van bi điều khiển điện có chức năng mở đĩa van ở nhiều góc độ khác nhau, từ đó điều tiết lưu lượng dòng chảy. Dòng van này cũng có thể đóng và mở hoàn toàn dòng chảy như các dòng van bi ON OFF, sử dụng điện năng 24V, 220V, 380V để hoạt động.

- Van bi tuyến tính điều khiển điện sử dụng tín hiệu 4 - 20mhA để hoạt động, có thể điều khiển hoạt động của van từ xa mà không cần tác động trực tiếp lên van thông qua truyền tín hiệu.

- Phần van bi của van được sản xuất từ inox, gang, thép, nhựa có thể hoạt động tốt trong nhiều môi trường lưu chất khác nhau, thiết kế đĩa van hình cầu được đục lỗ xuyên tâm theo nhiều dạng thiết kế khác nhau, tùy vào nhu cầu của hệ thống có thể lựa chọn thiết kế phù hợp.

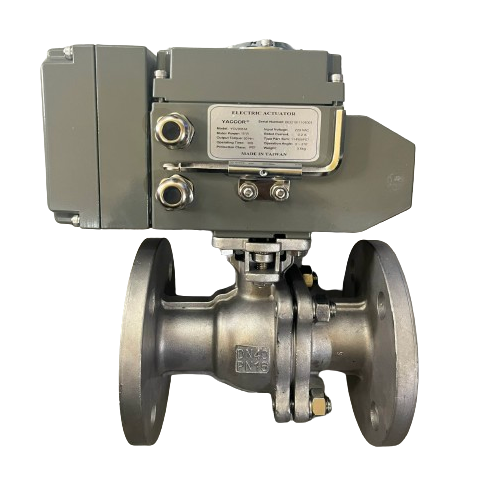

Van bi điều khiển điện tuyến tính.

Hiện nay các dòng van bi điều khiển điện tuyến tính đang được Thuận Phát Valve chúng tôi cung cấp đầy đủ các mẫu mã, chủng loại và kích thước. Đến từ các đất nước có nền công nghiệp phát triển như Hàn Quốc, Đài Loan, Nhật Bản, Châu Âu,...có đầy đủ các giấy tờ như CO - CQ, Catalog, VAT,...và được bảo hành đến 12 tháng.

Các dòng van bi điều khiển điện tuyến tính mà chúng tôi đang cung cấp trên thị trường.

• Van bi inox điều khiển điện tuyến tính
• Van bi gang điều khiển điện tuyến tính
• Van bi thép điều khiển điện tuyến tính
• Van bi nhựa điều khiển điện tuyến tính
• Van bi ren điều khiển điện tuyến tính
• Van bi mặt bích điều khiển điện tuyến tính
• Van bi điều khiển điện tuyến tính Haitima
• Van bi điều khiển điện tuyến tính Samwoo
• Van bi điều khiển điện tuyến tính Yaccor
• Van bi điều khiển điện tuyến tính Samyang
• Van bi điều khiển điện tuyến tính Kitz

II. Thông số kỹ thuật van bi điều khiển điện tuyến tính

A. Thông số kỹ thuật van bi cơ

B. Thông số kỹ thuật bộ điều khiển điện

III. Hình ảnh Catalog và van bi điều khiển điện tuyến tính

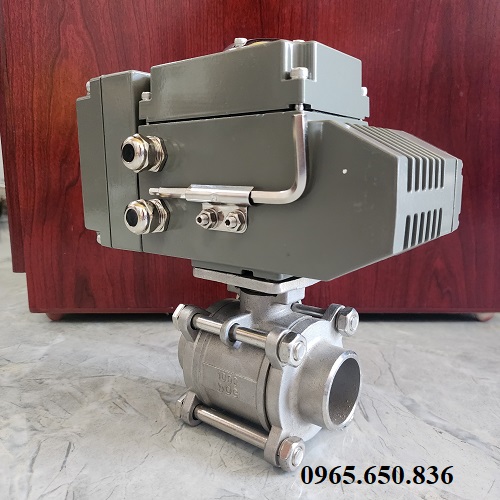

Van bi điều khiển điện tuyến tính nối hàn.

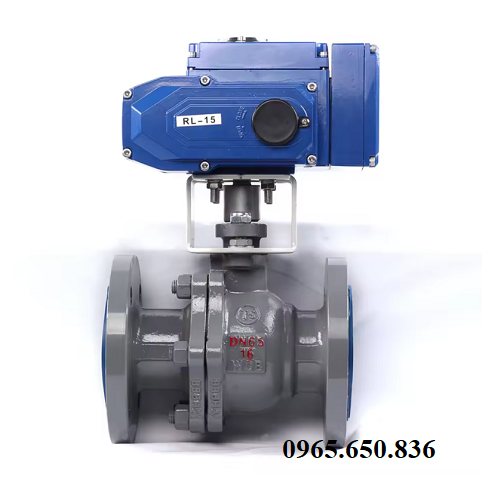

Van bi gang điều khiển điện tuyến tính.

IV: Cấu tạo và nguyên lý hoạt động van bi điều khiển điện tuyến tính

4.1. Cấu tạo

Cấu tạo của van bi điều khiển điện tuyến tính được chia làm 2 phần:

• Phần van bi cơ
• Bộ điều khiển điện

A. Cấu tạo phần van bi cơ

-  Van bi cơ được chế tạo từ các chất liệu inox, gang, thép, nhựa có thể hoạt động tốt trong nhiều dạng môi trường lưu chất khác nhau.

- Thân van được thiết kế với nhiều dạng khác nhau như 2 mảnh, 3 mảnh, 2 ngã, 3 ngã mỗi dạng thiết kế van đều có những chức năng khác nhau, phù hợp lắp đặt trong những hệ thống khác nhau.

- Đĩa van được thiết kế dạng hình cầu khoét lỗ xuyên tâm để lưu chất có thể di chuyển qua van, thiết kế dạng hình cầu giúp van bảo toàn được dòng chảy, đảm bảo được tốc độ và lưu lượng của dòng chảy khi di chuyển qua van. Ngoài ra thiết kế này cũng giúp đĩa van hoạt động ổn định hơn, ít gặp sự cố hơn.

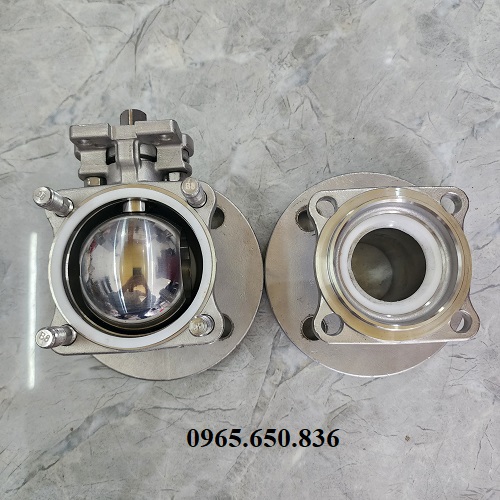

Cấu tạo van bi cơ điện tuyến tính.

B. Bộ điều khiển điện tuyến tính

Bộ điều khiển điện tuyến tính là thiết bị điều khiển hoạt động của van, thiết bị này có thể sử dụng điện năng 24V, 220V, 380V để hoạt động. Thiết bị này có thể điều tiết hoạt động của dòng chảy lưu chất, có thể vận hành van mở theo nhiều góc độ khác nhau, từ đó điều tiết lưu lượng dòng chảy.

Bộ truyền động điện tuyến tính sử dụng tín hiệu 4 - 20mhA để điều khiển hoạt động, tín hiệu có thể truyền mở đĩa van theo các góc độ 25%, 50%, 75%,... tùy vào nhu cầu sử dụng của hệ thống.

4.2. Nguyên lý hoạt động

Van bi điều khiển điện tuyến tính hoạt động nhờ vào điện năng, điều khiển bằng tín hiệu analog 4 - 20mhA, khi người sử dụng truyền tín hiệu mở đến bộ điều khiển. Lúc này trục bánh răng sẽ quay và tác động lên trục van để điều khiển hoạt động của bi van, tín hiệu chuyền đến bộ điều khiển tương ứng với góc độ mở của van.

Người sử dụng có thể dễ dàng điều chỉnh góc độ mở của van tùy theo nhu cầu điều khiển lưu lượng dòng chảy. Quá trình mở van và góc độ mở của van sẽ được hiển thị trên màn hình LCD được thiết kế trên bộ điều khiển, hay tủ điều khiển.

Video nguyên lý hoạt động van bi điều khiển điện tuyến tính.

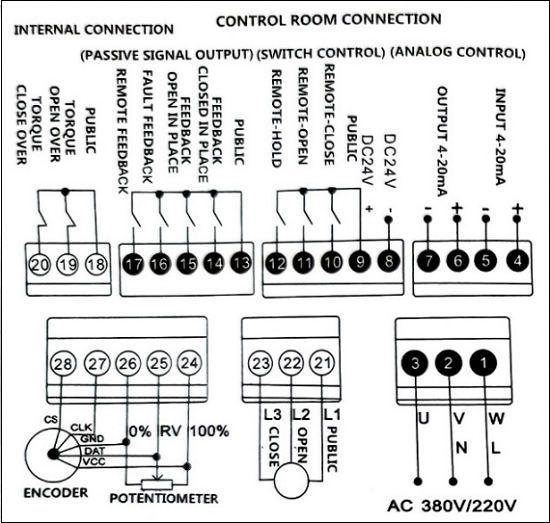

Bảng mạch kết nối điện van bi điều khiển điện tuyến tính

Bảng mạch van điều khiển điện tuyến tính.

Nhìn vào sơ đồ bảng mạch trên ta có thể dễ dàng biết được điểm kết nối mạch điện của dòng van này, điểm kết nối được đánh dấu là điển N và điểm L  tương ứng với dây nóng và dây dạng của dòng điện.

V. Các dòng van bi điều khiển điện tuyến tính được sử dụng phổ biến hiện nay

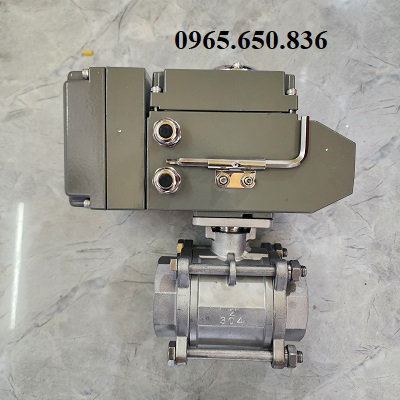

5.1. Van bi inox điều khiển điện tuyến tính

Thông số kỹ thuật Kích thước: DN15 - DN400. Chất liệu thân van: Inox 304, inox 316.  Chất liệu đĩa: Inox, thép.  Gioăng làm kín: PTFE, EPDM, Teflog.  Kiểu hoạt động: Tuyến tính.  Điện áp sử dụng: 24V, 220V, 380V.  Tín hiệu: Analog 4 - 20mhA.  Áp suất: 16bar, 40bar, 60bar.  Nhiệt độ: Từ -20 độ C đến 250 độ C.  Môi trường: Nước sạch, khí, hơi, hóa chất,...

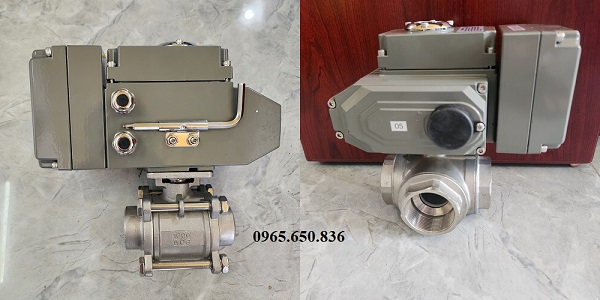

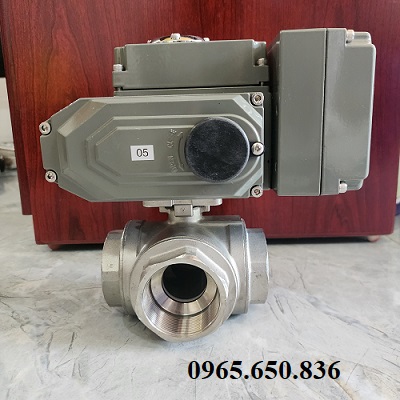

5.2. Van bi 3 ngã điều khiển điện tuyến tính

Thông số kỹ thuật Kích thước: DN25 - DN250.  Chất liệu thân: Inox, gang, thép.  Chất liệu đĩa: Inox, thép WCB.  Dạng van: Van 3 ngã.  Kiểu kết nối: Kết nối ren, mặt bích.  Thiết kế bi van: Dạng chữ L, dạng chữ T.  Dạng điều khiển: Điều khiển tuyến tính.  Tín hiệu: 4 - 20mhA.  Điện áp vận hành: 24V, 220V.  Công dụng: Chuyển hướng, phá trộn, phân tạch dòng chảy.  Môi trường: Nước, khí, hơi, xăng, dầu,...

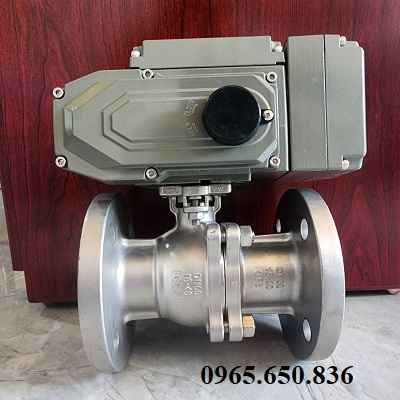

5.3. Van bi mặt bích điều khiển điện tuyến tính

Thông số kỹ thuật Kích thước: DN40 - DN500. Chất liệu thân: Inox, gang, thép.  Dạng van: Van 2 ngã, 3 ngã.  Kiểu kết nối: Kết nối mặt bích.  Tiêu chuẩn: JIS, DIN, BS, ANSI.  Dạng điều khiển: Điều khiển điện.  Hoạt động: Tuyến tính.  Công dụng: Điều tiết lưu lượng dòng chảy.  Áp suất: PN16, PN40, PN60. Nhiệt độ: Tối đa 250 độ C.  Môi trường: Nước sạch, nước thải, xăng, dầu,...

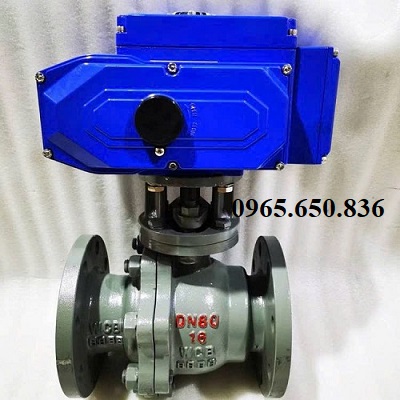

5.4. Van bi điều khiển điện Hàn Quốc

Thông số kỹ thuật Kích thước: DN15 - DN500. Chất liệu: Inox, gang, thép.  Dạng van: Van 2 ngã, van 3 ngã.  Thiết kế thân: 2 mảnh, 3 mảnh.  Gioăng làm kín: PTFE, EPDM, Teflog.  Dạng điều khiển: Điều khiển điện.  Dạng kết nối: Kết nối ren, mặt bích.  Kiểu hoạt động: Điều khiển tuyến tính.  Thương hiệu: Samwoo, Samyang, YNV, YDK,... Xuất xứ: Hàn Quốc - Korea. Bảo hành: 12 tháng.

VI. Ưu điểm và ứng dụng thực tế của van bi điều khiển điện tuyến tính

6.1. Ưu điểm van bi điều khiển điện tuyến tính

Van bi điều khiển điện tuyến tính có nhiều ưu điểm vượt trội so với các dòng van khác trên thị trường, một số ưu điểm đặc biệt có thể kể đến như:

- Van có khả năng điều khiển dòng chảy lưu chất linh hoạt, có thể đóng mở và điều tiết lưu lượng dòng chảy lưu chất trong đường ống hệ thống.

- Van sử dụng điện năng 24V, 220V, 380V để điều khiển hoạt động, phù hợp lắp đặt trên mọi hệ thống đường ống hiện nay.

- Van sử dụng tín hiệu Analog 4 - 20mhA để điều khiển hoạt động, có thể điều khiển hoạt động của van từ xa mà không cần tác động trực tiếp lên van.

- Phần van bi cơ được sản xuất từ nhiều chất liệu khác nhau, có thể hoạt động tốt trong nhiều dạng môi trường hệ thống và lưu chất khác nhau.

- Thiết kế thân van bi có nhiều dạng khác nhau, tùy vào nhu cầu sử dụng có thể lựa chọn thiết kế phù hợp nhất với nhu cầu sử dụng của hệ thống.

- Van có khả năng chịu áp lực và nhiệt độ tốt, đối với tùng chất liệu có khả năng chống oxy hóa và chống ăn mòn từ các hóa chất tốt.

- Thiết kế đĩa van dạng hình cầu giúp giảm thiểu tác động đến dòng chảy, thiết kế này giúp đĩa van có độ bền cao hơn, tăng tuổi thọ sử dụng của van.

6.2. Ứng dụng của van bi điều khiển điện tuyến tính trong các hệ thống

Van bi điều khiển điện tuyến tính được ứng dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, các ứng dụng cụ thể của dòng van này có thể kể đến như:

• Ứng dụng trong các hệ thống nước sạch, các hệ thống cung cấp nước sinh hoạt, nước tinh khiết.
• Ứng dụng trong các hệ thống đường ống nước thải, các hệ thống nhà máy xử lý nước thải.
• Ứng dụng trong các hệ thống sản xuất thực phẩm, đóng gói đồ uống, bia, rượu, nước giải khát.
• Ứng dụng trong các hệ thống hóa chất, các hệ thống chiết xuất tinh chất từ thảo dược, sản xuất nước hoa, mỹ phẩm,...
• Ứng dụng trong các hệ thống đường ống dẫn hóa chất, các hệ thống lọc hóa xăng, dầu,...

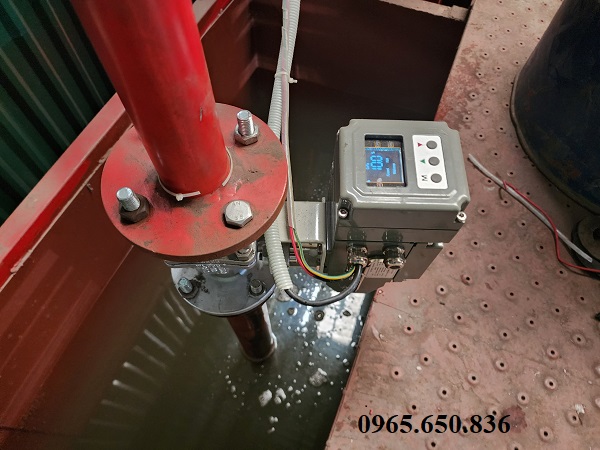

Ứng dụng van bi điều khiển điện tuyến tính.

VII. Báo giá van bi điều khiển điện tuyến tính

Van bi điều khiển điện tuyến tính là dòng van với đa dạng các chủng loại và kích thước khác nhau, mỗi dạng van đề có giá thành khác nhau.

>>> Lưu ý: Bảng giá trên chỉ có giá trị tham khảo, không nên sử dụng làm báo cáo giá chính thức và làm giá niêm yết. Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.

Hotline/Zalo liên hệ: 0965.650.836 - Mr: Tùng.

Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.

Tìm hiểu thêm: Van bi mô tơ điện.
