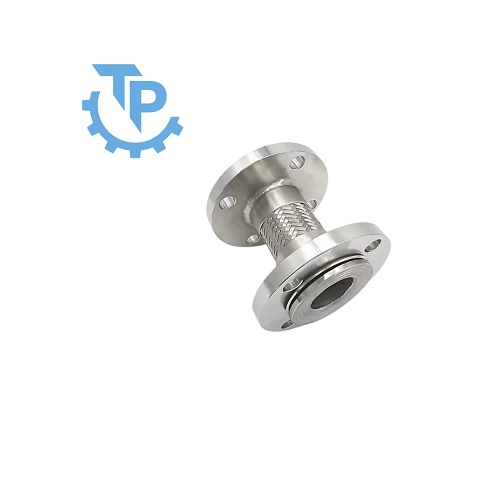

Khớp nối mềm inox JIS10K JIS20K

Khớp nối mềm inox JIS10K JIS20K là các thiết bị quan trọng trong các hệ thống ống dẫn, đóng vai trò kết nối giữa các đường ống, thiết bị, giúp giảm rung động, co giãn và bảo vệ các thiết bị trong hệ thống ống. Khớp nối mềm inox được ứng dụng rộng rãi trong các ngành công nghiệp như dầu khí, hóa chất, cấp thoát nước và các hệ thống khác yêu cầu tính linh hoạt và độ bền cao.

I. Khớp nối mềm inox JIS10K JIS20K là gì?

Khớp nối mềm inox JIS10K JIS20K là bộ phận kết nối giữa các ống trong các hệ thống đường ống công nghiệp, hay kết nối các thiết bị hệ thống và đường ống. Được chế tạo từ vật liệu inox (thép không gỉ), Dòng sản phẩm này không chỉ có khả năng chống ăn mòn mà còn có độ bền cao, chịu được tác động của nhiệt độ, áp suất và môi trường làm việc khắc nghiệt giúp chúng trở thành lựa hàng đầu trong các hệ thống đường ống công nghiệp hiện nay.

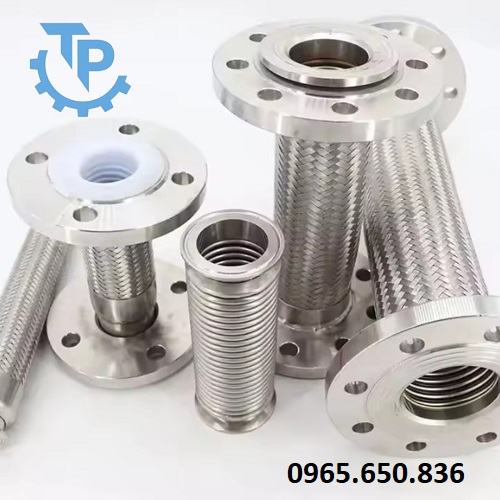

Khớp nối mềm chống rung inox.

Dòng khớp nối mềm này được chế tạo từ chất liệu inox 201, inox 304 hoặc inox 316 có độ bền cơ học cao, khả năng chịu áp suất và nhiệt độ lơn đặc biệt có khả năng chống oxi hóa và chịu hóa chất ăn mòn. Với thiết kế dạng kết nối mặt bích đa dụng dễ dàng lắp đặt và kết nối với hệ thống, mặt bích được sản xuất theo tiêu chuẩn JIS10k hoặc JIS20K với mức áp suất chịu đựng từ 0-20 kgf/cm² (Tùy tiêu chuẩn thiết kế).

• Khớp nối mềm inox JIS10K
• Khớp nối mềm inox JIS20K

1. Chi tiết thông số kỹ thuật khớp nối mềm inox JIS10K JIS20K

• Sản phẩm: Khớp nối mềm inox JIS10k JIS20k.
• Kích thước: Từ DN15 – DN500 (Tùy kích thước đường ống).
• Chất liệu: Inox 201, inox 304, inox 316.
• Áp suất làm việc: Từ 0-20 kgf/cm² (Tùy tiêu chuẩn thiết kế)
• Nhiệt độ làm việc: -20°C đến 120°C.
• Độ giãn dài: 10-50 mm (tùy kích thước và thiết kế).
• Độ nén: 5-20 mm.
• Độ lệch góc: 10-15 độ.
• Dạng Kết nối: Mặt bích JIS10K/JIS20K, lắp bằng bu-lông và đai ốc.
• Môi trường sử dụng: Nước sạch, nước thải, xăng dầu, khí nén,….
• Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Malaysia,…

2. Tiêu chuẩn thiết kế khớp nối mềm mặt bích inox JIS10k JIS20k

JIS10K và JIS20K là hai tiêu chuẩn kết nối mặt bích inox phổ biến. Những tiêu chuẩn này được áp dụng rộng rãi trong các hệ thống đường ống công nghiệp để đảm bảo độ bền, hiệu suất và sự ổn định của hệ thống.

• JIS10K: Đây là tiêu chuẩn mặt bích inox với áp suất làm việc tối đa là 10 bar. Nó phù hợp với các hệ thống có yêu cầu về khả năng chịu áp suất thấp, thông dụng trong các hệ thống cấp thoát nước, hóa chất nhẹ, và các ứng dụng công nghiệp có yêu cầu không quá khắt khe về áp suất.
• JIS20K: Khác với JIS10K, JIS20K có khả năng chịu áp suất lên tới 20 bar. Tiêu chuẩn này được sử dụng trong các hệ thống đòi hỏi khả năng chịu áp lực cao hơn, như trong ngành dầu khí, hóa chất, hoặc các hệ thống cần xử lý môi trường có áp suất cao.

Mặc dù cả JIS10K và JIS20K đều là tiêu chuẩn mặt bích inox, nhưng điểm khác biệt lớn nhất nằm ở khả năng chịu áp suất. Tiêu chuẩn JIS20K có khả năng chịu áp lực gấp đôi so với JIS10K. Điều này có nghĩa là JIS20K có thể được sử dụng trong các ứng dụng đòi hỏi độ bền cao hơn và khả năng chịu áp suất lớn hơn, như trong các ngành công nghiệp yêu cầu làm việc với chất lỏng, khí hoặc hóa chất có áp suất cao.

II. Chi tiết cấu tạo và catalog của khớp nối mềm inox JIS10K JIS20K

Khớp nối mềm inox có cấu tạo gồm ba bộ phận chính:

- Bộ phận ruột ống: Là thành phần chính của khớp nối mềm inox, được làm từ các đoạn ống mềm có biên dạng hình chữ U hoặc Omega. Đây là bộ phận quan trọng nhất giúp khớp nối có thể uốn cong và chịu được áp suất.

- Vỏ bọc ngoài ống: Được làm từ lưới inox (lưới bện inox), có vai trò bảo vệ và gia cố cho bộ phận ruột ống. Lưới inox giúp tăng cường độ cứng và khả năng chịu tải cho khớp nối mềm, đồng thời ngăn chặn biến dạng quá mức trong quá trình sử dụng.

- Hai đầu kết nối: Được thiết kế mặt bích theo tiêu chuẩn JIS10K hoặc JIS20K, với các lỗ bu long để kết nối và các đường ống có mặt bích cùng tiêu chuẩn. Dạng kết nối này giúp đảm bảo kết nối chắc chắn, ổn định và có độ kín cao.

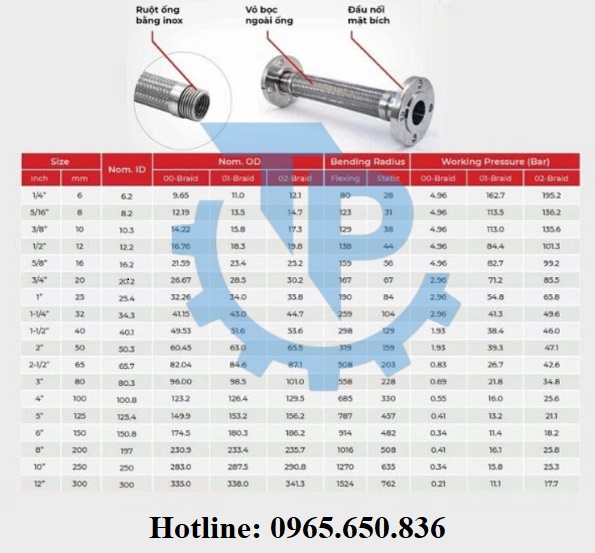

Catalog khớp nối mềm inox JIS10K JIS20K

Catalog khớp nối mềm inox JIS10k JIS20K.

III. Ứng dụng và ưu điểm nối bật của khơp nối mềm inox JIS10K JIS20K

A. Ứng dụng của khớp nối mềm inox JIS10k JIS20k

Khớp nối mềm inox được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau nhờ vào tính linh hoạt và khả năng chống ăn mòn của inox. Dưới đây là một số ứng dụng tiêu biểu:

- Ngành dầu khí: Khớp nối mềm inox giúp kết nối các ống trong hệ thống dẫn dầu khí, giảm rung động và tác động từ máy bơm, tăng tuổi thọ cho thiết bị và hệ thống.

- Ngành hóa chất: Được sử dụng trong các hệ thống xử lý hóa chất, giúp kết nối các ống dẫn chất lỏng hoặc khí và đảm bảo an toàn cho người lao động trong môi trường làm việc có hóa chất ăn mòn.

- Ngành cấp thoát nước: Khớp nối mềm inox được ứng dụng trong các hệ thống cấp nước, thoát nước, giúp duy trì hiệu suất và giảm thiểu rủi ro rò rỉ.

- Ngành thực phẩm: Trong ngành công nghiệp thực phẩm, khớp nối mềm inox được sử dụng để đảm bảo các hệ thống đường ống dẫn không bị ảnh hưởng bởi các chất ăn mòn hoặc vi khuẩn.

- Ngành sản xuất máy móc: Khớp nối mềm inox cũng được sử dụng để kết nối các thành phần trong quá trình sản xuất và gia công máy móc, giúp giảm rung động và tăng độ bền của các thiết bị.

B. Đánh giá ưu điểm của khớp nối mềm inox JIS10k JIS20K

Khớp nối mềm inox mang lại nhiều lợi ích vượt trội trong các ứng dụng công nghiệp:

• Khả năng co giãn và uốn cong giúp khớp nối mềm inox có thể dễ dàng thích ứng với các thay đổi trong hệ thống ống dẫn, giảm thiểu căng thẳng và kéo dài tuổi thọ cho hệ thống.
• Khớp nối mềm inox JIS10K và JIS20K đều có khả năng chịu được áp lực cao, giúp bảo vệ hệ thống đường ống và ngăn ngừa sự cố rò rỉ.
• Với tính năng chống ăn mòn của inox, khớp nối mềm inox có thể hoạt động trong môi trường hóa chất, nước mặn hoặc các điều kiện ăn mòn khắc nghiệt.
• Khớp nối mềm inox có thể hoạt động trong môi trường có nhiệt độ cao, giúp bảo vệ hệ thống ống dẫn khỏi sự tác động của nhiệt độ thay đổi.

Khớp nối mềm inox JIS10K JIS20K là một giải pháp tuyệt vời cho việc kết nối các ống trong các hệ thống công nghiệp với yêu cầu về độ bền, linh hoạt và khả năng chống ăn mòn. Sự khác biệt chính giữa hai tiêu chuẩn này là khả năng chịu áp lực, với JIS20K phù hợp với các ứng dụng có áp suất cao hơn. Việc lựa chọn khớp nối mềm inox đúng chuẩn sẽ giúp đảm bảo hiệu quả vận hành, an toàn và tuổi thọ của hệ thống ống dẫn trong các ngành công nghiệp.

Hiện nay các dòng khớp nối mềm inox JIS10K JIS20K đang được Thuận Phát Valve chúng tôi cung cấp với đầy đủ các chủng loại và mẫu mã khác nhau, các sản phẩm chúng tôi cung cấp đều là hàng chất lượng cao với giá thành ưu đãi nhất. Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm này.
