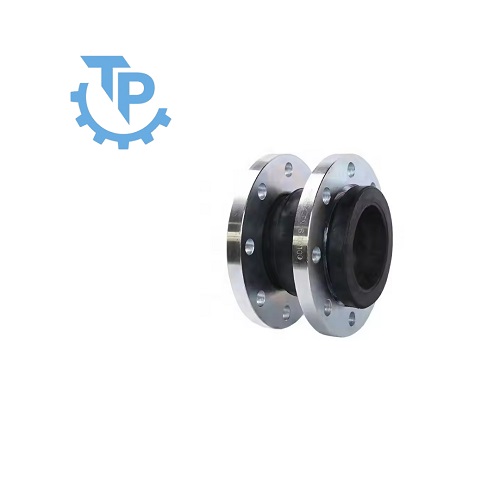

I. Khớp nối mềm cao su JIS10k là gì?

Khớp nối mềm cao su JIS10k là dòng khớp nối mềm cao su mặt bích được thiết kế theo tiêu chuẩn JIS10k, đây là tiêu chuẩn kỹ thuật của Nhật Bản được áp dụng rất phổ biến trong các hệ thống đường ống tại châu Á và Việt Nam hiện nay. Dòng phụ kiện đường ống này được thiết kế theo tiêu chuẩn JIS10k, đây là tiêu chuẩn quy định về áp suất làm việc tối đa của sản phẩm, cụ thể ở dòng sản phẩm này làm việc tối đa ở mức 10 kg/cm² (tương đương khoảng 0.98 MPa hoặc 10 bar).

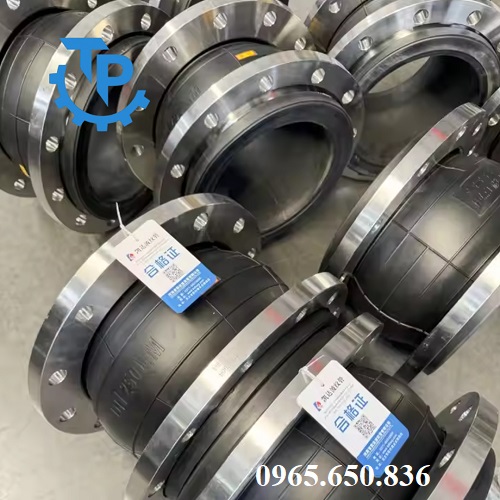

Khớp nối mềm cao su mặt bích JIS10K.

Khớp nối mềm cao su JIS10k hay còn được gọi là khớp nối mềm chống rung JIS10k có chức năng chính được sử dụng để giúp nối các đoạn ống dẫn chất lỏng hoặc khí trong các hệ thống đường ống, đồng thời giảm thiểu rung động, tiếng ồn và các chấn động do áp suất thay đổi hoặc vận hành các thiết bị trên hệ thống. Ngoài ra dòng phụ kiện này cũng được sản xuất với đa dạng kiểu dáng và kích thước khác nhau, đáp ứng mọi nhu cầu sử dụng của các hệ thống đường ống hiện nay.

A. Chi tiết thông số kỹ thuật khớp nối mềm cao su JIS10k

Sản phẩm: Khớp nối mềm cao su JIS10k.
Dãi kích thước: Từ DN15 – DN1000.
Chất liệu sản xuất: EPDM, NBR hoặc Neoprene.
Dạng kết nối: Kết nối mặt bích.
Tiêu chuẩn sản xuất: Tiêu chuẩn JIS10k.
Áp suất định mức: 10 kg/cm², (tương đương khoảng 0.98 MPa hoặc 10 bar).
Nhiệt độ tối đa: Tối đa 120 độ C.
Môi trường sử dụng: Nước dân dụng, xăng, dầu, hóa chất, khí nén, hơi nóng,…
Xuất xứ: China, Korea, Japan, Việt Nam,…
Bảo hành: 12 tháng, kể từ ngày xuất kho.
Chứng từ giấy tờ: Co – Cq – Catalog, VAT,…
Nhà cung cấp Thuận Phát Valve.

B. Bảng thông số kích thước khớp nối mềm cao su JIS10k

Pipe Size		Đường kính ngoài ( D )	Khoảng cách tâm 2 lỗ ( C )	Đường kính lỗ bolt ( h )	Số lỗ trên mặt bích	do	Bề dày ( t )	f	G
(inch)	(mm)	Đường kính ngoài ( D )	Khoảng cách tâm 2 lỗ ( C )	Đường kính lỗ bolt ( h )	Số lỗ trên mặt bích	do	Bề dày ( t )	f	G
3/8″	10	90	65	15	4	17.8	12	1	46
1/2″	15	95	70	15	4	22.2	12	1	51
3/4″	20	100	75	15	4	27.7	14	1	56
1″	25	125	90	19	4	34.5	14	1	67
1.1/4″	32	135	100	19	4	43.2	16	2	76
1.1/2″	40	140	105	19	4	49.1	16	2	81
2″	50	155	120	19	4	61.1	16	2	96
2.1/2″	65	175	140	19	4	77.1	18	2	116
3″	80	185	150	19	8	90	18	2	126
3.1/2″	90	195	160	19	8	102.6	18	2	136
4″	100	210	175	23	8	115.4	18	2	151
5″	125	250	210	23	8	141.2	20	2	182
6″	150	280	240	23	8	166.6	22	2	212
7″	175	305	265	23	12	192.1	22	2	237
8″	200	330	290	23	12	218	22	2	262
9″	225	350	310	23	12	243.7	22	2	282
10″	250	400	355	25	12	269.5	24	2	324
12″	300	445	400	25	16	321	24	3	368

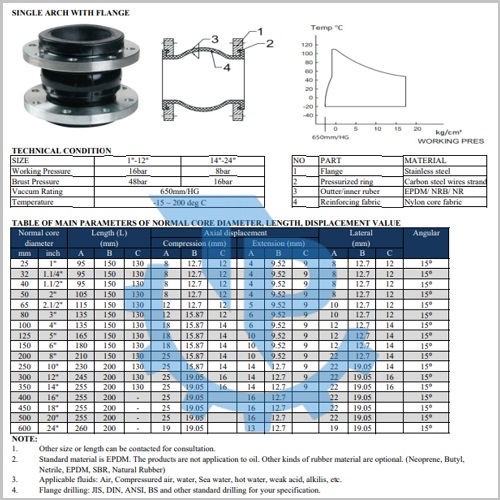

II. Hình ảnh catalog khớp nối mềm cao su JIS10k

Catalog khớp nối mềm cao su JIS10k

>>> Tìm hiểu thêm về các dòng khớp nối khác: Danh mục khớp nối mềm cao su.

III. Đặc điểm nổi bật của khớp nối mềm cao su JIS10k

Khớp nối mềm cao su JIS10K là một thiết bị quan trọng trong các hệ thống ống dẫn, với nhiều đặc điểm nổi bật giúp nâng cao hiệu quả vận hành của các hệ thống công nghiệp và dân dụng. Một số đặc điểm nổi bật của dòng sản phẩm này có thể kể đến như:

- Đặc điểm về tiêu chuẩn:

Khớp nối mềm cao su JIS10K được thiết kế theo tiêu chuẩn JIS (Japanese Industrial Standard) Class 10K, điều này có nghĩa là nó có thể chịu được áp suất làm việc lên đến 10 kg/cm² (tương đương 0.98 MPa hoặc 10 bar).
Tiêu chuẩn này giúp khớp nối dễ dàng kết nối với các mặt bích có áp suất làm việc tương đương, tạo sự đồng bộ trong các hệ thống đường ống và đảm bảo độ an toàn và hiệu suất của hệ thống.

- Khả năng chịu áp lực và nhiệt độ cao:

Khớp nối mềm cao su JIS10K được chế tạo từ cao su chất lượng cao, có khả năng chịu được áp suất trung bình và nhiệt độ cao.
Có thể được sử dụng trong nhiều loại hệ thống khác nhau, bao gồm cấp nước, xử lý nước thải, HVAC, dẫn hóa chất, dầu khí, khí nén, và các ngành công nghiệp khác.

- Khả năng giảm rung và chấn động:

Một trong những đặc điểm nổi bật của khớp nối mềm cao su JIS10K là khả năng giảm rung động và hấp thụ chấn động phát sinh từ các thiết bị như máy bơm, quạt và máy nén.
Điều này giúp bảo vệ các bộ phận khác trong hệ thống ống dẫn khỏi sự mài mòn và hư hỏng do tác động cơ học, đồng thời làm tăng tuổi thọ của toàn bộ hệ thống.

- Khả năng uống dẻo linh hoạt:

Khớp nối mềm có tính đàn hồi và linh hoạt, giúp dễ dàng kết nối các đoạn ống ở các vị trí có thay đổi hướng, đồng thời giảm bớt sự căng thẳng cho các đoạn ống trong quá trình vận hành.
Điều này đặc biệt hữu ích khi các đường ống cần phải thay đổi hướng hoặc khi có sự thay đổi trong điều kiện môi trường.

- Dễ dàng lắp đặt và bảo trì:

Lắp đặt nhanh chóng: Khớp nối mềm cao su JIS10K dễ dàng lắp đặt nhờ thiết kế linh hoạt và khả năng kết nối trực tiếp với các mặt bích theo tiêu chuẩn JIS10K.
Bảo trì dễ dàng: Khi cần thay thế hoặc bảo trì, khớp nối mềm này có thể được tháo rời và thay thế một cách dễ dàng mà không cần dụng cụ phức tạp.

IV. Mua khớp nối mềm cao su JIS10k tại Thuận Phát Valve

Hiện nay các dòng khớp nối mềm cao su JIS10 đang được Thuận Phát Valve chúng tôi cung cấp chính hãng trên toàn quốc với giá thành ưu đãi nhất thị trường hiện nay. Các dòng sản phẩm này đều được chúng tôi nhập khẩu trực tiếp từ các thương hiệu hàng đầu thế giới, có đầy đủ các giấy tờ chứng từ Co – Cq, Catalog, Vat, backing list,…

Ngoài ra Thuận Phát Valve chúng tôi là đơn vị cung chuyên cung cấp các dòng phụ kiện và thiết bị đường ống hàng đầu thị trường hiện nay, với đa dạng kiểu dáng, kích thước đáp ứng mọi nhu cầu sử dụng của quý khách hàng hiện nay. Với đội ngủ chuyên viên tư vấn giàu kinh nghiệm trong lĩnh vực, có thể giải đáp mọi thắc mắc của quý khách hàng 24/7.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.
