Bẫy hơi phao

I. Tìm hiểu chung – Bẫy hơi phao là gì?

Bẫy hơi phao (có tên tiếng anh là: Float Steam Trap) đây là một thiết bị tự động dùng trong hệ thống hơi công nghiệp, có nhiệm vụ loại bỏ nước ngưng tụ (nước ngưng tụ hình thành khi hơi nước nguội đi) và các khí không mong muốn như không khí hoặc các khí không ngưng tụ khác ra khỏi đường ống, đồng thời ngăn chặn sự thất thoát hơi nóng. Điều này giúp duy trì hiệu quả truyền nhiệt, tăng tuổi thọ thiết bị, giảm chi phí vận hành, tang tính ổn định cho hệ thống đường ống trong quá trình hoạt động.

Điểm đặc biệt của bẫy hơi phao nằm ở cơ chế hoạt động dựa trên nguyên lý phao nổi: bên trong thân bẫy có một buồng chứa nước ngưng, kèm theo một phao gắn với cần đòn bẩy để điều khiển van xả. Khi lượng nước ngưng tụ trong buồng tăng lên, phao sẽ nổi lên theo mức nước và kéo theo cần van mở ra, cho phép nước ngưng thoát ra ngoài. Khi nước ngưng đã được xả hết, phao hạ xuống và đóng van, ngăn hơi nước thoát ra ngoài.

Dòng bẫy hơi này đang rất được ưu chuộng sử dụng trong các hệ thống đường ống hiện nay, chúng được sản xuất với đa dạng chất liệu, kiểu dàng và kích thước khác nhau, nhằm đáp ứng sử dụng trong mọi môi trường hệ thống hiện nay. Với khả năng hoạt động tự động, loại bỏ nước ngưng tụ 1 cách hiệu quả, chất lượng cao cấp, hoạt động ổn định giúp dòng sản phẩm này trở thành lựa chọn tối ưu cho các hệ thống đường ống hơi nước.

A. Chi tiết thông số kỹ thuật bẫy hơi phao

• Sản phẩm: Bẫy hơi phao - Float Steam Trap.
• Kích thước: DN15, DN20, DN25, DN32, DN40, DN50,..DN100.
• Dạng kết nối: Ren BSP hoặc NPT, mặt bích JIS – Din – ANSI - BS.
• Dạng thiết kế: Thiết kế hoạt động dạng phao nổi.
• Chất liệu thân van: Gang, inox, thép.
• Vật liệu bóng phao: Inox 304, inox 316.
• Nhiệt độ tối đa: Max 300 độ C.
• Áp lực định mức: Từ 10Bar - 16Bar
• Môi trường làm việc: Hơi nóng, khí nóng, hệ thống nhiệt lượng từ hơi,…
• Xuất xứ sản phẩm: Hàn Quốc, Nhật Bản, Đài Loan, Trung Quốc, Châu Âu.
• Tình trạng hàng: Luôn có sẵn, với số lượng lớn tại kho.
• Giấy tờ: Đầy đủ Co – Cq – Catalog – VAT.
• Chế độ bảo hành: 12 – 18 tháng, tùy thương hiệu sản xuất.
• Nhà cung cấp: Thuận Phát Valve.

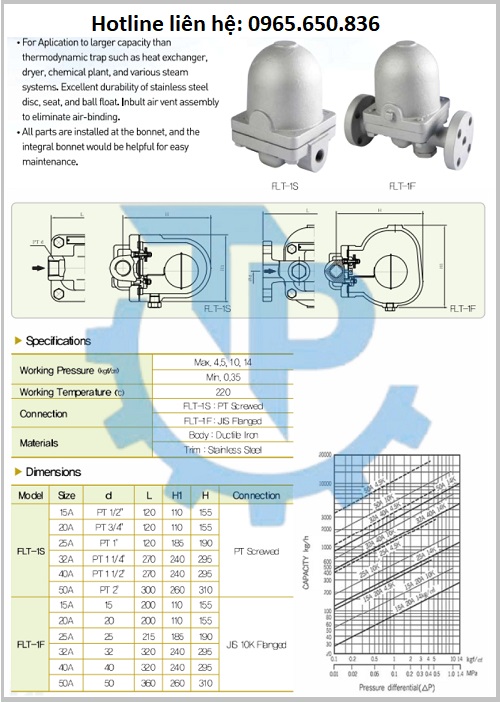

B. Hình ảnh – Catalog bẫy hơi phao

>>> Tìm hiểu thêm về các dòng bẫy hơi khác: Danh mục bẫy hơi nóng.

II. Cấu tạo và chi tiết nguyên lý hoạt động của bẫy hơi phao

A. Chi tiết cấu tạo bẫy hơi phao

Bẫy hơi phao thường bao gồm các bộ phận chính sau:

- Thân bẫy (Body): Thường làm bằng gang, thép, hoặc inox tùy theo yêu cầu về áp suất, nhiệt độ và môi trường làm việc. Thân bẫy chứa buồng chứa nước ngưng và các bộ phận cơ khí bên trong.

- Buồng chứa nước ngưng (Condensate Chamber): Là khoang bên trong thân bẫy nơi nước ngưng tụ được thu thập trước khi được xả ra ngoài.

- Phao (Float): Phao là bộ phận nổi trên mặt nước ngưng trong buồng chứa. Phao thường làm bằng vật liệu chịu ăn mòn và nhiệt độ cao như inox hoặc thép không gỉ, phao được gắn với cần đòn bẩy và van xả.

- Cần đòn bẩy (Lever Arm): Kết nối giữa phao và van xả, có nhiệm vụ truyền chuyển động của phao để mở hoặc đóng van xả.

- Van xả (Discharge Valve): Là bộ phận kiểm soát lượng nước ngưng được xả ra ngoài. Khi phao nổi lên, cần đòn bẩy sẽ mở van này, khi phao hạ xuống, van sẽ đóng lại.

- Bộ phận lọc và thoát khí (Optional): Một số bẫy hơi phao có thêm bộ lọc để ngăn chặn cặn bẩn, tạp chất gây kẹt van, ngoài ra còn có lỗ thoát khí giúp thoát không khí khi vận hành.

B. Chi tiết nguyên lý hoạt động của bẫy hơi phao

Bẫy hơi phao hoạt động dựa trên sự thay đổi mức nước ngưng trong buồng chứa, điều khiển van xả qua chuyển động của phao theo nguyên lý đóng mở van xả của đòn bẩy, cụ thể nguyên lý hoạt động của dòng van này dựa theo 2 giai đoạn sau:

- Giai đoạn tích tụ nước ngưng và mở van xả

• Khi hơi nước đi vào hệ thống, do làm lạnh hoặc ngưng tụ, nước ngưng tụ sẽ bắt đầu tích tụ trong buồng chứa của bẫy hơi. Lúc này, phao nằm ở vị trí thấp, van xả đóng.
• Khi lượng nước ngưng đủ nhiều, phao sẽ nổi lên cùng với mực nước. Sự nổi lên của phao được truyền qua cần đòn bẩy để mở van xả.

- Giai đoạn xả nước ngưng và đóng van xả

• Van xả mở cho phép nước ngưng thoát ra ngoài một cách liên tục hoặc theo từng đợt, tùy thuộc vào thiết kế bẫy và lượng nước ngưng. Khi nước ngưng được thải ra, mực nước trong buồng giảm dần.
• Khi mực nước giảm, phao sẽ hạ xuống kéo theo cần đòn bẩy đóng van xả lại. Lúc này van được đóng kín để ngăn hơi nước thoát ra ngoài.

>>> Quá trình này diễn ra tuần hoàn liên tục, giúp hệ thống hơi luôn được loại bỏ nước ngưng hiệu quả mà không làm thất thoát hơi nước nóng.

III. Các dòng bẫy hơi phao phổ biến trên thị trường hiện nay

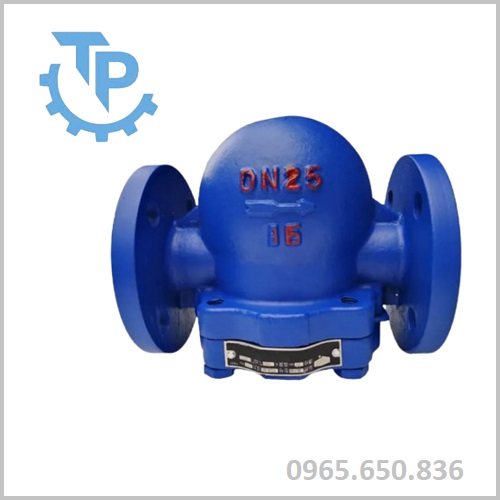

1. Bẫy hơi phao gang

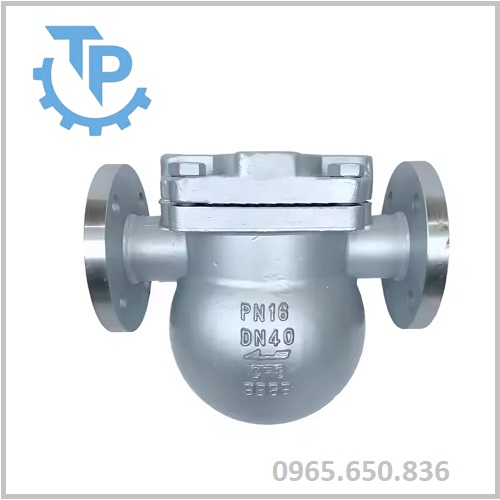

2. Bẫy hơi phao inox mặt bích

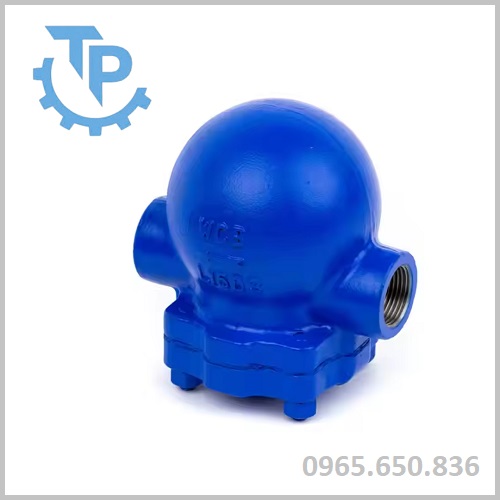

3. Bẫy hơi phao nối ren

IV. Đặc điểm nổi bật và ứng dụng thực tế của bẩy hơi phao trong các hệ thống đường ống

A. Một số đặc điểm nổi bật của bẫy hơi phao

- Xả nước ngưng liên tục và kịp thời: Hoạt động dựa trên cơ chế phao nổi nên có khả năng xả nước ngưng ngay khi nước bắt đầu tích tụ, giúp hệ thống hơi luôn khô ráo, tránh hiện tượng búa nước gây hư hỏng đường ống và thiết bị.

- Van xả mở hoàn toàn: Khi phao nổi, van xả được mở hoàn toàn giúp nước ngưng thoát nhanh chóng, giảm áp lực và tổn thất áp suất trong hệ thống hơi, tăng hiệu suất vận hành.

- Khả năng xử lý lượng nước ngưng lớn: Bẫy hơi phao có thể xử lý hiệu quả với lượng nước ngưng lớn hoặc biến đổi liên tục trong quá trình vận hành, phù hợp với các hệ thống có công suất và quy mô đa dạng.

- Cơ cấu hoạt động đơn giản, bền bỉ và ít hỏng hóc: Thiết kế cơ khí đơn giản, ít chi tiết phức tạp giúp bẫy hơi có độ bền cao, ít phải bảo trì và dễ dàng sửa chữa khi cần.

- Khả năng chống tắc nghẽn tốt: Nhiều loại bẫy hơi phao được trang bị bộ lọc để ngăn cặn bẩn và tạp chất, giúp giảm nguy cơ tắc nghẽn và duy trì hoạt động ổn định lâu dài.

- Phù hợp với nhiều điều kiện áp suất và nhiệt độ: Có thể sử dụng cho hệ thống hơi với áp suất và nhiệt độ từ thấp đến trung bình, đa dạng về môi trường làm việc.

B. Ứng dụng thực tế của bẫy hơi phao trong các hệ thống đường ống

Bẫy hơi phao là thiết bị quan trọng trong các hệ thống đường ống hơi nóng, nhìn vào các đặc điểm ở trên chúng ta có thể dễ dàng nhận biết dòng sản phẩm này quan trọng đến nhường nào. Chính vì vậy mà chúng có thể được ứng dụng rất rộng rãi trong nhiều dạng hệ thống khác nhau, một số hệ thống nổi bật của thể kể đến như:

• Ứng dụng 1: Sử dụng trong các hệ thống, đường ống hơi công nghiệp.
• Ứng dụng 2: Sử dụng trong các thiết bị trao đổi nhiệt, bình ngưng, hệ thống điều hòa nhiệt độ.
• Ứng dụng 3: Sử dụng trong các hệ thống nồi hơi, lò hơi, hệ thống sử dụng hơi nóng để vận hành.
• Ứng dụng 4: Sử dụng trong các hệ thống, nhà máy chiết xuất hóa chất, dược phẩm, y tế,…
• Ứng dụng 5: Sử dụng trong các ngành công nghiệp điện năng, năng lượng hạt nhân,…
• Ứng dụng 6: Sử dụng trong các nhà máy chế biến thực phẩm, sản xuất linh kiện, các ngành công nghiệp nhẹ,…

V. Bẫy hơi phao được bán ở đâu - Giá thành như thế nào?

Là thiết bị được sử dụng khá phổ biến, nên dòng sản phẩm này cũng được cung cấp rất đa dạng trên thị trường hiện nay, có thể tìm mua dòng sản phẩm này ở khắp nói tại Việt Nam hiện nay. Tuy nhiên để tìm mua được sản phẩm chất lượng, chính hãng với giá thành hợp lý thì lại là điều không đơn giản, bởi trên thị trường hiện nay đã có những sản phẩm kém chất lượng, được nhái với những cái mác thương hiệu lớn.

Quý khách hàng đang tìm mua dòng sản phẩm bẫy hơi phao hay các thiết bị đường ống công nghiệp khác có thể liên hệ trực tiếp đến Thuận Phát Valve chúng tôi, đơn vị cung cấp van công nghiệp uy tín hàng đâu Việt Nam hiện nay. Đến với chúng tôi quý khách hàng có thể hoàn toàn yên tâm về chất lượng, nguồn gốc xuất xứ của sản phẩm, bởi các sản phẩm chúng tôi cung cấp đều có đầy đủ các giấy tờ chứng từ như CO – CQ – Catalog, VAT, Backing list đầy đủ,…

Ngoài ra với đội ngủ chuyên viên tư vấn có kinh nghiệm nhiều năm trong lĩnh vực này, có thể giải đáp mọi thắc mắc về sản phẩm, các lắp đặt và sử dụng cho quý khách hàng, từ đó giúp tăng hiệu quả sử dụng sản phẩm. Quý khách hàng quan tâm đến dòng sản phẩm này vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chi tiết nhất cho sản phẩm ở thời điểm hiện tại.
