Bẫy hơi gầu đảo

I. Giới thiệu chung – Bẫy hơi gầu đảo là gì?

Bẫy hơi gầu đảo (Inverted Bucket Trap) là một trong những loại bẫy hơi cơ khí truyền thống và phổ biến nhất trong các hệ thống hơi công nghiệp. Đây là thiết bị tự động được thiết kế nhằm loại bỏ nước ngưng tụ (nước ngưng tụ sinh ra khi hơi nước giảm nhiệt và chuyển thành trạng thái lỏng) cùng với các khí không mong muốn như không khí hoặc khí không ngưng tụ ra khỏi hệ thống đường ống hoặc thiết bị hơi, đồng thời giữ cho hơi nước nóng không bị thất thoát ra ngoài.

Điểm đặc trưng nổi bật của bẫy hơi gầu đảo là cơ cấu phao hình “gầu” (bucket) bên trong thân bẫy, hoạt động như một thiết bị điều khiển van xả nước ngưng một cách chính xác và tự động. Gầu đảo bên trong bẫy hơi có thể chuyển động lên xuống dựa trên sự thay đổi của mức nước ngưng và hơi nước, từ đó mở hoặc đóng van xả theo nguyên lý cân bằng lực.

Dòng bẫy hơi gầu đảo này được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, với đa dạng kiểu dáng và kích thước khác nhau, đáp ứng mọi nhu cầu sử dụng của các hệ thống đường ống hiện nay. Giúp dòng sản phẩm này trở thành lựa chọn hàng đầu trong các hệ thống đường ống hơi nóng, hệ thống sử dụng nhiệt lượng từ hơi nước để vận hành.

A. Chi tiết thông số kỹ thuật bẩy hơi gầu đảo

• Sản phẩm: Bẫy hơi gầu đảo - Inverted Bucket Trap.
• Dãi kích thước: Từ 15A, 20A, 25A, 32A, 40A, 50A,…100A.
• Chất liệu thân: Thân gang, inox, thép.
• Chất liệu gầu: Inox 304, inox 316.
• Dạng kết nối: Ren NPT – Mặt bích Jis10k, Jis20K, BS, DIN, ANSI.
• Dạng thiết kế: Thiết kế dạng gầu đảo.
• Áp suất định mức: 10bar, 16bar.
• Nhiệt độ làm việc: Max 300 độ C.
• Môi trường làm việc: Hơi nóng, khí nóng,…
• Xuất xứ: Taiwan, China, Korea, Japan, Thổ Nhĩ Kỳ, EU,…
• Nhà cung cấp: CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT.
• Chế độ bảo hành: từ 12 – 18 tháng, tùy đơn vị sản xuất.
• Giấy tờ cung cấp: Co – Cq – Catalog – VAT,…
• Tình trạng hàng: Hàng có sẵn với số lượng lớn tại kho.

B. Hình ảnh – Catalog bẫy hơi gầu đảo

>>> Tìm hiểu thêm các dòng bẫy hơi khác: Danh mục bẫy hơi nóng.

II. Cấu tạo cơ bản và nguyên lý hoạt động của bẫy hơi gầu đảo

A. Cấu tạo cơ bản của bẫy hơi gầu đảo

- Thân bẫy (Body): Là phần vỏ ngoài bao bọc toàn bộ các bộ phận bên trong, thường làm bằng gang, thép hoặc inox, có khả năng chịu áp suất và nhiệt độ cao.

- Gầu đảo (Bucket): Là bộ phận hình chiếc gầu rỗng bên trong thân bẫy, có thể chuyển động lên xuống tự do. Gầu thường được làm bằng thép không gỉ hoặc inox để chịu ăn mòn và nhiệt độ cao. Đây là bộ phận quan trọng nhất trong cơ chế vận hành của bẫy.

- Van xả (Discharge Valve): Van được mở hoặc đóng bởi chuyển động của gầu đảo, cho phép nước ngưng được xả ra ngoài hoặc giữ lại hơi nước.

- Cửa vào hơi nước (Steam Inlet) và cửa ra nước ngưng (Condensate Outlet): Là các lỗ thông nối hệ thống hơi với bên trong bẫy, cho phép hơi nước và nước ngưng di chuyển qua bẫy.

- Các chi tiết phụ trợ khác: Có thể bao gồm gioăng làm kín, bu-lông, chốt, bộ phận điều chỉnh, giúp đảm bảo độ kín, chắc chắn và hiệu quả hoạt động.

B. Nguyên lý hoạt động của bẫy hơi gầu đảo

Bẩy hơi gầu đảo hoạt động hoàn toàn dựa vào nguyên lý cân bằng lực của gầu đảo để xả lượng nước ngưng trong hệ thống, cụ thể nguyên lý hoạt động của dòng bẩy hơi này được chia là 3 giai đoạn chính dưới đây:

- Giai đoạn tích tụ nước ngưng: Khi hơi nước đi vào bẫy, nước ngưng tụ bắt đầu tích tụ trong thân bẫy làm cho gầu đảo chìm xuống do trọng lượng của nó lớn hơn lực đẩy của nước. Ở trạng thái này, van xả mở ra để nước ngưng được xả ra ngoài.

- Giai đoạn đóng van: Khi lượng nước ngưng được xả hết, hơi nước bắt đầu đi vào bên trong gầu đảo, tạo ra lực đẩy làm gầu nổi lên. Khi gầu nổi lên, nó kéo theo cần van xả đóng lại, ngăn hơi nước thoát ra ngoài.

- Quá trình lặp lại: Quá trình này diễn ra liên tục, khi nước ngưng tích tụ làm gầu chìm xuống mở van xả, khi nước hết và hơi vào gầu làm gầu nổi lên đóng van. Nhờ đó, bẫy hơi gầu đảo tự động xả nước ngưng và giữ hơi nước hiệu quả.

III. Các dòng bẩy hơi gầu đảo được sử dụng phổ biến trên thị trường hiện nay

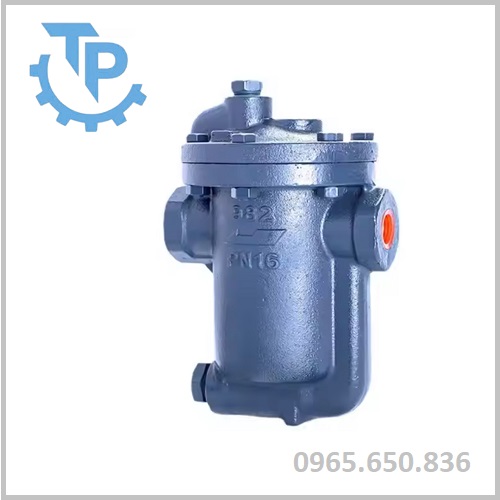

1. Bẫy hơi gầu đảo gang

Bẫy hơi gầu đảo làm từ gang có ưu điểm là giá thành thấp, trọng lượng nhẹ và khả năng chống ăn mòn tốt trong môi trường hơi nước không quá khắc nghiệt. Loại này thường được dùng trong các hệ thống hơi áp suất trung bình và thấp, phù hợp với các ứng dụng công nghiệp vừa và nhỏ.

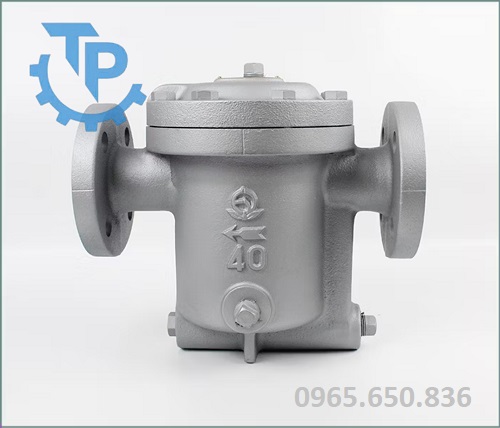

2. Bẫy hơi gầu đảo thép

Bẫy hơi gầu đảo thép nổi bật với khả năng chịu áp suất cao và nhiệt độ lớn hơn so với loại gang. Đây là lựa chọn phổ biến trong các hệ thống hơi công nghiệp nặng, nhà máy điện, nhà máy hóa chất, nơi yêu cầu độ bền và độ ổn định trong vận hành.

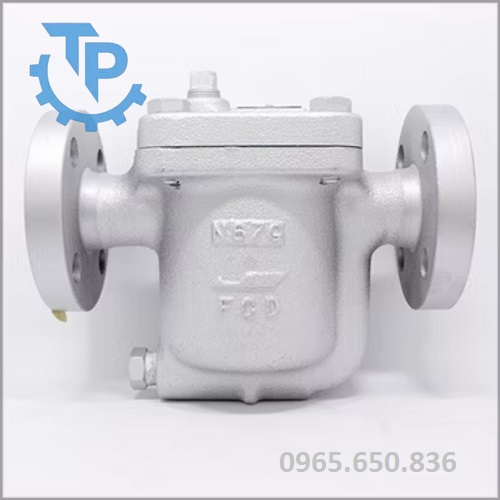

3. Bẫy hơi gầu đảo inox

Loại bẫy hơi gầu đảo làm bằng inox được ưa chuộng nhờ khả năng chống ăn mòn vượt trội và chịu được nhiệt độ cao. Thích hợp cho các môi trường có điều kiện làm việc khắc nghiệt như trong ngành hóa chất, thực phẩm hoặc các hệ thống hơi có độ tinh khiết cao.

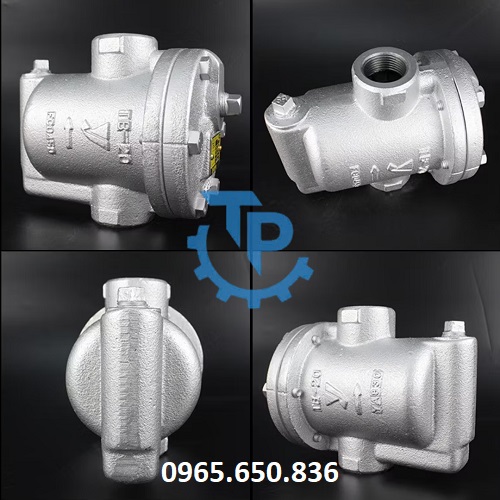

4. Bẫy hơi gầu đảo nối ren (Threaded Bucket Steam Trap)

Loại bẫy hơi gầu đảo này có kết nối ren tiện lợi, phù hợp cho các hệ thống hơi có kích thước nhỏ và áp suất thấp đến trung bình. Thiết kế nhỏ gọn giúp lắp đặt nhanh chóng và bảo trì dễ dàng trong không gian hạn chế.

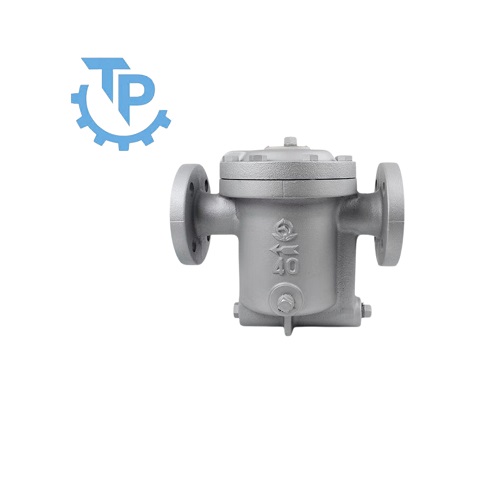

5. Bẫy hơi gầu đảo mặt bích (Flanged Bucket Steam Trap)

Bẫy hơi gầu đảo nối mặt bích được sử dụng rộng rãi trong các hệ thống hơi áp suất cao và quy mô lớn. Kết nối mặt bích giúpđảm bảo độ kín, chịu áp lực tốt và dễ dàng tháo lắp bảo trì, thích hợp cho môi trường công nghiệp nặng.

IV. Đặc điểm nổi bật và ứng dụng thực tế của bẫy hơi gầu đảo trong các hệ thống

A. Đặc điểm nổi bật của bẫy hơi gầu đảo

- Thiết kế đơn giản nhưng hiệu quả: Cấu tạo gồm ít bộ phận chuyển động giúp giảm thiểu nguy cơ hỏng hóc, tăng tuổi thọ và dễ dàng bảo trì, sửa chữa.

- Chịu được áp suất và nhiệt độ cao: Bẫy hơi gầu đảo có khả năng vận hành ổn định trong các hệ thống hơi áp suất cao và nhiệt độ lớn, thường gặp trong các nhà máy công nghiệp nặng.

- Hoạt động ổn định và bền bỉ: Không nhạy cảm với các biến động áp suất đột ngột, giúp duy trì hiệu quả làm việc trong các điều kiện vận hành khắc nghiệt.

- Khả năng xử lý nước ngưng lớn: Thích hợp cho các hệ thống hơi có lượng nước ngưng tụ lớn và thay đổi nhiều trong quá trình vận hành.

- Giảm thiểu tổn thất hơi: Van xả được điều khiển chính xác, giữ hơi nước trong hệ thống, giúp tiết kiệm năng lượng và tăng hiệu suất truyền nhiệt.

- Khả năng chống ăn mòn và chống tắc nghẽn tốt: Các bộ phận bên trong thường được làm bằng vật liệu chịu nhiệt, chống ăn mòn, hạn chế tắc nghẽn do cặn bẩn.

B. Ứng dụng thực tế trong các hệ thống đường ống

• Bẫy hơi gầu đảo được sử dụng rộng rãi trong các nhà máy điện, nhà máy hóa chất, sản xuất giấy, dệt may, chế biến thực phẩm và nhiều ngành công nghiệp khác có hệ thống hơi áp suất cao.
• Dùng trong các thiết bị trao đổi nhiệt, nồi hơi và các hệ thống hơi công nghiệp lớn, nơi yêu cầu độ bền cao, khả năng chịu áp suất lớn và xử lý nước ngưng hiệu quả.
• Thích hợp với các môi trường có điều kiện làm việc khắc nghiệt, có biến động áp suất và nhiệt độ lớn.
• Được ưu tiên sử dụng trong các hệ thống cần thiết bị dễ bảo trì, sửa chữa và có tuổi thọ cao.

V. Mua bẫy hơi gầu đảo ở đâu – Giá cả như thế nào?

Bẫy hơi gầu đảo là dòng thiết bị đường ống quan trọng không thể thiếu trong các hệ thống đường ống hơi nóng, khí nóng. Với những ưu điểm vượt trội của mình dòng sản phẩm này trở thành lựa chọn không thể thiếu giúp tăng tính linh hoạt của hệ thống, đem lại sự ổn định và hiệu xuất cao khi vận hành hệ thống.

CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT chúng tôi là đơn vị hàng đầu chuyên nhập khẩu và phân phối các dòng bẩy hơi gầu đão chính hãng trên thị trường hiện nay. Các sản phẩm chúng tôi cung cấp đều tới từ những thương hiệu hàng đầu, nổi tiếng trên toàn thế giới, được cung cấp đầy đủ các giấy tờ chứng từ như Co – Cq – Catalog, VAT, Backing list,…được bảo hành dài hạn từ nhà máy sản xuất. Ngoài ra là đơn vị phân phối trực tiếp của hãng sản xuất, giúp chúng tôi luôn có giá thành cạnh tranh nhất thị trường hiện nay.

Quý khách hàng quan tâm tới dòng sản phẩm này vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.

Hotline liên hệ: 0965.650.836
