Van gạt tay khí nén 4HV330-10 Airtac

I. Tìm hiểu chi tiết - Van gạt tay khí nén 4HV330-10 Airtac là gì?

Van gạt tay khí nén 4HV330-10 Airtac là dòng van cơ khí điều khiển bằng tay, được sử dụng để điều hướng dòng khí trong các hệ thống khí nén có quy mô trung bình đến lớn. Khác với các dòng van nhỏ như 4H210, model 4HV330-10 được thiết kế với kích thước lớn hơn, cho phép lưu lượng khí đi qua nhiều hơn, đáp ứng tốt các hệ thống sử dụng xy lanh có đường kính lớn hoặc yêu cầu lực mạnh.

Điểm đặc trưng của dòng 4HV330-10 nằm ở cấu hình van 4 cửa 3 vị trí (4/3), cho phép điều khiển linh hoạt hơn so với loại 4/2. Van có thể giữ trạng thái trung gian (center), giúp kiểm soát chuyển động xy lanh chính xác hơn trong một số ứng dụng đặc biệt. Ngoài ra, kích thước ren 3/8” (10) giúp tăng lưu lượng khí, đảm bảo xy lanh hoạt động mạnh và ổn định, đặc biệt trong các hệ thống tải nặng.

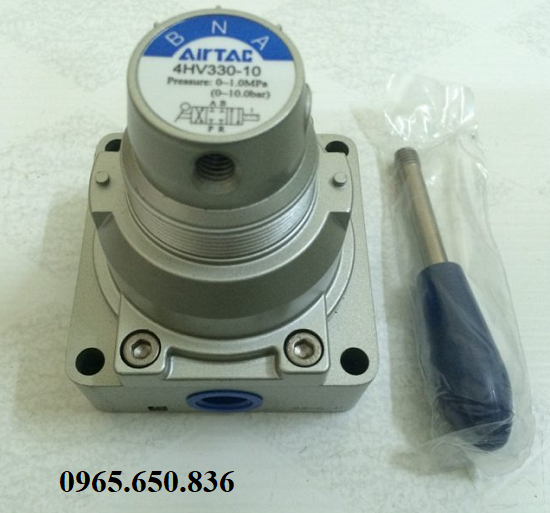

Van gạt tay 4HV330-10 Airtac.

Bên cạnh đó, van gạt tay 4HV330-10 Airtac được thiết kế với thân van lớn, chắc chắn và cơ cấu gạt tay cứng cáp, phù hợp với môi trường công nghiệp. Đây là dòng van thường được sử dụng cho các hệ thống cần điều khiển thủ công nhưng vẫn yêu cầu lưu lượng lớn, tốc độ cao và độ ổn định tốt. Nếu lựa chọn đúng model này, hệ thống sẽ tránh được tình trạng thiếu khí, giúp xy lanh vận hành đúng lực và hiệu suất thiết kế.

A. Thông số kỹ thuật của van gạt tay khí nén 4HV330-10 Airtac

Thông số kỹ thuật của van gạt tay 4HV330-10 Airtac giúp người dùng nắm rõ khả năng làm việc, lưu lượng và điều kiện vận hành của van trong thực tế. Dựa vào các thông số này, có thể lựa chọn đúng loại van phù hợp với hệ thống, đảm bảo xy lanh hoạt động ổn định, đủ lực và đạt hiệu suất tối ưu.

• Tên sản phẩm: Van gạt tay khí nén 4HV330-10 Airtac.
• Loại van: Van cơ khí điều khiển bằng tay.
• Kiểu van: 4 cửa 3 vị trí (4/3).
• Kích thước cổng: 3/8” (ren PT/NPT/G tùy phiên bản).
• Áp suất làm việc: 0.15 – 0.8 MPa.
• Áp suất tối đa: 1.0 MPa.
• Nhiệt độ làm việc: -5 ~ 60°C.
• Lưu lượng khí: ~1500 – 2500 L/phút (tùy điều kiện vận hành).
• Môi chất sử dụng: Khí nén đã lọc sạch.
• Cơ cấu điều khiển: Gạt tay.
• Kiểu hồi: Giữ vị trí 3 trạng thái.
• Vật liệu thân: Hợp kim nhôm.
• Vật liệu gioăng/phớt: NBR hoặc tương đương.
• Thương hiệu: Airtac.
• Xuất xứ: Đài Loan.
• Tình trạng: Mới 100%.
• Nhà cung cấp: Thuận Phát Valve.

B. Ý nghĩa 4HV330-10 trong tên sản phẩm

Mã sản phẩm 4HV330-10 Airtac không chỉ là ký hiệu phân loại mà còn thể hiện rõ cấu trúc và đặc điểm kỹ thuật của van. Việc hiểu đúng từng ký hiệu sẽ giúp người dùng lựa chọn chính xác loại van phù hợp với hệ thống, đặc biệt trong các ứng dụng yêu cầu lưu lượng lớn và điều khiển linh hoạt.

• 4 Số cửa của van: Thể hiện van có 4 cổng khí chính gồm cổng cấp (P), hai cổng làm việc (A, B) và cổng xả (R/S), cho phép điều hướng dòng khí đến xy lanh một cách linh hoạt.
• 3 – Số vị trí làm việc: Biểu thị van có 3 trạng thái hoạt động (trái – giữa – phải), trong đó vị trí trung gian giúp giữ hoặc xả áp tùy thiết kế, hỗ trợ điều khiển chính xác hơn.
• 30 – Kích thước thân van (size lớn): Đại diện cho kích thước thân van lớn hơn so với các dòng nhỏ, cho phép lưu lượng khí đi qua cao hơn, phù hợp với hệ thống sử dụng xy lanh lớn hoặc tải nặng.
• 10 – Kích thước ren kết nối: T ương ứng với ren 3/8”, là kích thước phổ biến trong các hệ thống khí nén trung và lớn, giúp đảm bảo lưu lượng đủ lớn và dễ dàng kết nối với các thiết bị liên quan.

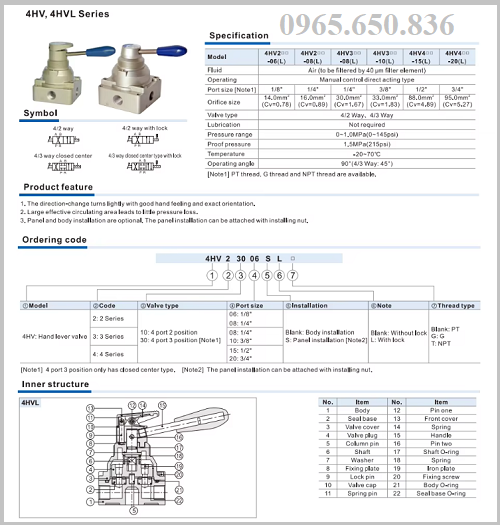

Bảng thông số Van gạt tay khí nén 4HV330-10 Airtac.

II. Đặc điểm nổi bật của van gạt tay khí nén 4HV330-10 Airtac

Van gạt tay khí nén 4HV330-10 Airtac được thiết kế chuyên biệt cho các hệ thống khí nén yêu cầu lưu lượng lớn và độ ổn định cao. Không chỉ nổi bật về hiệu năng, dòng van này còn có thiết kế ngoại hình chắc chắn, tối ưu cho môi trường công nghiệp.

- Thân van kích thước lớn, thiết kế dạng khối chắc chắn: Van có thân dạng khối vuông lớn hơn so với các dòng 4H, được gia công từ hợp kim nhôm dày, giúp tăng khả năng chịu áp lực và hạn chế biến dạng khi làm việc liên tục.

- Tay gạt dài, cứng cáp, dễ thao tác: Tay gạt được thiết kế dài và chắc chắn hơn, tạo lực gạt nhẹ nhưng dứt khoát, giúp người vận hành dễ dàng chuyển trạng thái ngay cả khi van hoạt động trong môi trường áp suất cao.

- Cấu trúc 3 vị trí với cơ chế giữ trung tâm: Thiết kế 4/3 cho phép van có thêm vị trí trung gian, giúp kiểm soát dòng khí linh hoạt hơn, phù hợp với các ứng dụng cần dừng hoặc giữ trạng thái giữa hành trình.

- Cổng kết nối lớn, tối ưu lưu lượng khí: Sử dụng ren 3/8” với các cổng khí được bố trí khoa học trên thân van, giúp đảm bảo lưu lượng khí lớn, hạn chế tụt áp khi vận hành xy lanh kích thước lớn.

- Thiết kế công nghiệp, dễ nhận diện và lắp đặt: Van có ngoại hình cứng cáp, các vị trí cổng khí và tay gạt được bố trí rõ ràng, giúp dễ dàng lắp đặt, đấu nối và kiểm tra trong quá trình sử dụng thực tế.

III. Tại sao cần phải dùng van gạt tay khí nén 4HV330-10 Airtac thay vì 4H210?

Trong thực tế, việc lựa chọn sai kích thước van gạt tay là nguyên nhân phổ biến khiến hệ thống khí nén hoạt động yếu, chậm hoặc không đạt hiệu suất như thiết kế. Với những hệ thống yêu cầu lưu lượng lớn, việc sử dụng van 4H210 sẽ không còn phù hợp, lúc này 4HV330-10 là lựa chọn bắt buộc để đảm bảo hệ thống vận hành ổn định.

• Khi sử dụng xy lanh kích thước lớn (SC63 trở lên): Các dòng xy lanh lớn cần lưu lượng khí cao để hoạt động đúng lực và tốc độ, nếu dùng van nhỏ sẽ gây thiếu khí, khiến xy lanh chạy yếu, giật hoặc không đủ hành trình.
• Khi hệ thống có hành trình dài: Với các ứng dụng cần xy lanh di chuyển quãng đường dài, lưu lượng khí cần cấp liên tục và ổn định, van 4HV330-10 giúp đảm bảo không bị tụt áp trong suốt quá trình vận hành.
• Khi yêu cầu tốc độ làm việc cao: Những hệ thống cần xy lanh phản hồi nhanh, chu kỳ làm việc liên tục sẽ cần van có lưu lượng lớn, tránh tình trạng nghẽn khí làm giảm tốc độ và hiệu suất hoạt động.
• Khi hệ thống làm việc với tải nặng: Các ứng dụng như máy ép, nâng hạ hoặc cơ cấu chịu lực lớn đòi hỏi lượng khí cấp đủ mạnh và ổn định, van 4HV330-10 sẽ giúp đảm bảo lực đầu ra của xy lanh không bị suy giảm.

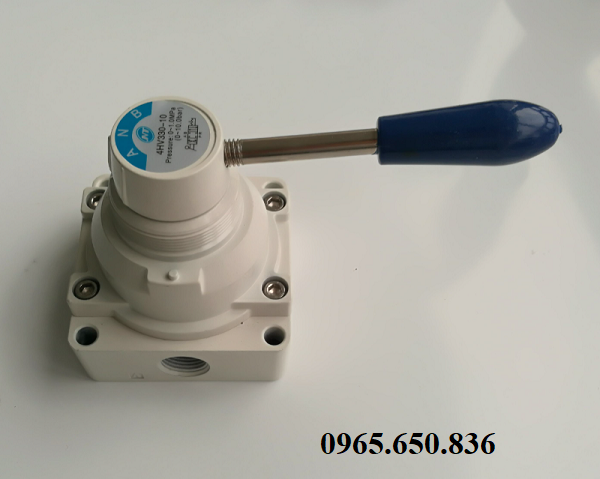

Van gạt tay khí nén 4HV330-10.

IV. Ứng dụng thực tế của van gạt tay khí nén 4HV330-10 Airtac

Van gạt tay 4HV330-10 Airtac được sử dụng rộng rãi trong các hệ thống khí nén có quy mô trung và lớn, nơi yêu cầu lưu lượng khí cao và khả năng điều khiển linh hoạt. Nhờ thiết kế chắc chắn và cấu trúc 4/3, dòng van này đặc biệt phù hợp với các ứng dụng cần kiểm soát chuyển động chính xác và ổn định.

- Ứng dụng 1: Sử dụng trong các hệ thống điều khiển xy lanh khí nén lơn từ SC 63 trở lên, giúp đảm bảo lưu lượng khí nén đủ mạnh cho xy lanh.

- Ứng dụng 2: Sử dụng trong các hệ thống máy ép công nghiệp, đảm bảo quá trình hoạt động của máy ép diễn ra ổn định và đạt độ chính xác cao.

- Ứng dụng 3: Sử dụng trong các hệ thống máy nâng và cơ cấu nâng hạ, giúp kiểm soát chuyển động lên xuống 1 cách chính xác và ổn định nhất.

- Ứng dụng 4: Sử dụng trong các hệ thống khí nén công nghiệp quy mô lớn, trên các hệ thống khí nén tổng, dây chuyển sản xuất hoặc các hệ thống yêu cầu vận hành liên tục.

>>> Van gạt tay khí nén 4HV330-10 Airtac là lựa chọn phù hợp cho các hệ thống yêu cầu lưu lượng lớn, độ ổn định cao và khả năng điều khiển linh hoạt. Việc lựa chọn đúng model không chỉ giúp xy lanh hoạt động đúng lực, đúng tốc độ mà còn hạn chế tối đa các lỗi như thiếu khí, tụt áp hay vận hành không ổn định trong quá trình sử dụng.

Nếu đang cần tìm đơn vị cung cấp uy tín, Thuận Phát Valve là địa chỉ đáng cân nhắc với nguồn hàng sẵn kho, đầy đủ model và khả năng tư vấn đúng theo tải và ứng dụng thực tế. Đây là yếu tố quan trọng giúp hệ thống vận hành hiệu quả ngay từ đầu, tránh sai sót và tiết kiệm chi phí về lâu dài.
