Van cầu mặt bích

I. Giới thiệu sản phẩm – Van cầu mặt bích là gì?

Van cầu mặt bích (hay còn gọi là flanged globe valve) đây là dòng van cầu được thiết kế mặt bích ở 2 đầu để kết nối với đường ống hệ thống, mặt bích được thiết kế theo các tiêu chuẩn nổi tiếng như JIS, DIN, ANSI, BS phù hợp với mọi tiêu chuẩn của đường ống hệ thống hiện nay. Thiết kế kết nối dạng mặt bích này giúp van kết nối với hệ thống đường ống 1 cách chắc chắn hơn, đảm bảo độ kín cho điểm kết nối, từ đó giúp tăng tính ổn định của hệ thống, đảm bảo an toàn và độ bề cho toàn hệ thống đường ống.

Với chức năng chính là điều tiết dòng chảy lưu chất trong đường ống hệ thống, với thiết kế đặc biệt có ghế van, thiết kế này giúp ổn định dòng chảy lưu chất 1 cách linh hoạt nhất, từ đó giúp tăng hiệu xuất hoạt động của hệ thống. Ngoài ra dòng van này cũng được sản xuất với đa dạng chất liệu như inox, gang, thép,…với thiết kế dãi kích thước từ DN15 – DN500 phụ hợp với mọi môi trường lưu chất, đường ống và kích cỡ đường ống hiện nay.

Van cầu mặt bích là thiết bị được ống quan trọng trong các hệ thống đường ống công nghiệp hiện nay, với khả năng điều tiết lưu lượng, áp suất và nhiệt độ dòng chảy 1 cách chính xác, đem lại hiệu quả cao trong vận hành hệ thống. Ngoài ra dòng sản phẩm này còn có thể ứng dụng trong đa dạng môi trường hệ thống và lưu chất khác nhau, đáp ứng mọi nhu cầu sử dụng trong các hệ thống đường ống hiện nay.

A. Chi tiết thông số kỹ thuật van cầu mặt bích

• Tên sản phẩm: Van cầu mặt bích – Van cầu kết nối mặt bích
• Kích thước: DN15 – DN500 (ngoại cỡ cần đặt trước).
• Chất liệu thân: Inox, gang, thép,…
• Chất liệu trục van: Thép WCB, inox.
• Chất liệu đĩa van: Inox 304, inox 316, thép,…
• Bộ phận điều khiển: Tay quay vô lăng, bộ điều khiển điện hoặc khí nén.
• Kết nối: kết nối mặt bích (lắp bích).
• Tiêu chuẩn: JIS10k, JIS16K, JIS20K, ANSI 150LB, ANSI300LB, DIN, BS,…
• Nhiệt độ làm việc: Từ - 20 độ C đến 350 độ C (tùy chất liệu).
• Áp lực định mức: PN10/ PN16/ PN25/ PN63,…
• Môi trường sử dụng: Hơi nóng, nước nóng, hơi quá nhiệt, xăng dầu, khí gas, hóa chất,…
• Xuất Xứ: Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản, Malaysia, EU,…
• Bảo hành : 12 tháng, đổi trả miễn phí khi gặp sự cố trong đơn vị sản xuất.
• Tình trạng hàng : sẵn có với số lượng lớn.
• Nhà phân phối: CÔNG TY TNHH VT CN THUẬN PHÁT.

II. Cấu tạo – catalog van cầu mặt bích

Van cầu mặt bích (flanged globe valve) có cấu tạo khá đơn giản nhưng hiệu quả, với các bộ phận chính được thiết kế để điều khiển dòng chảy của chất lỏng hoặc khí trong các hệ thống đường ống. Dưới đây là cấu tạo cơ bản của van cầu mặt bích:

- Thân van: Là bộ phận chính của van, chịu áp lực và giữ các bộ phận khác của van, đồng thời giúp điều khiển dòng chảy của chất lỏng hoặc khí. Thân van thường có hình dáng cầu (globular) hoặc dạng yên ngựa, giúp lưu chất di chuyển qua van một cách hiệu quả.

- Mặt bích kết nối: Là bộ phận kết nối van với hệ thống đường ống. Nó giúp tạo ra một kết nối chắc chắn và an toàn, sử dụng các bu lông để nối van với các mặt bích của đường ống. Mặt bích giúp van có thể tháo lắp và bảo trì dễ dàng mà không làm gián đoạn quá trình vận hành của hệ thống.

- Đĩa van: Là bộ phận di chuyển lên xuống trong thân van để điều khiển dòng chảy. Khi van mở, đĩa van di chuyển ra khỏi vị trí chặn, cho phép dòng chảy đi qua. Khi van đóng, đĩa van di chuyển xuống và chặn hoàn toàn dòng chảy.

- Trục van: Là bộ phận nối giữa tay quay điều khiển (hoặc bộ điều khiển tự động) và đĩa van. Khi trục van quay hoặc di chuyển, nó sẽ kéo theo chuyển động của đĩa van, giúp mở hoặc đóng van.

- Bộ phận điều khiển: Là bộ phận giúp điều chỉnh van theo yêu cầu. Vô lăng (handwheel) thường được sử dụng trong các van điều khiển thủ công, trong khi actuator (bộ truyền động) có thể được sử dụng cho các hệ thống tự động, giúp vận hành van từ xa.

- Gioăng làm kín: Hay còn gọi đệm làm kín được lắp giữa các mặt bích và thân van hoặc giữa các bộ phận khác của van để ngăn ngừa rò rỉ. Đệm làm kín giúp tạo ra một lớp chắn giữa các bộ phận tiếp xúc, giữ cho van hoạt động ổn định và đảm bảo tính an toàn cho hệ thống.

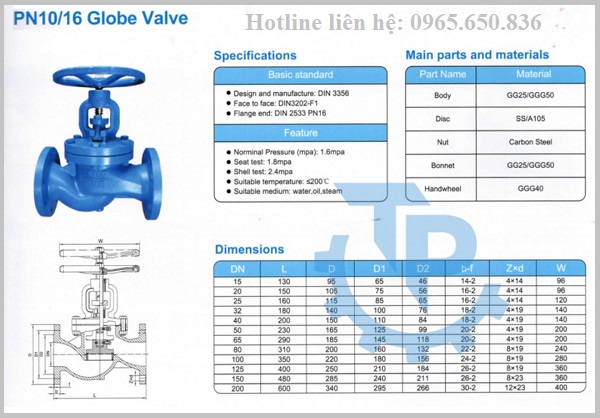

Catalog van cầu mặt bích

Catalog van cầu mặt bích.

>>> Tìm hiểu thêm các dòng van cầu khác: Danh mục van cầu hơi nóng.

III. Các dòng van cầu mặt bích được sử dụng phổ biến trên thị trường hiện nay

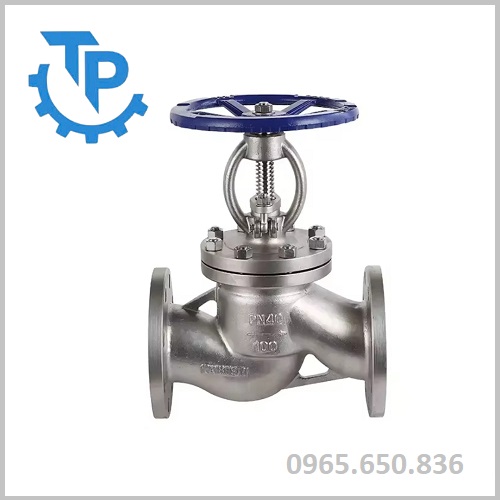

1. Van cầu inox mặt bích

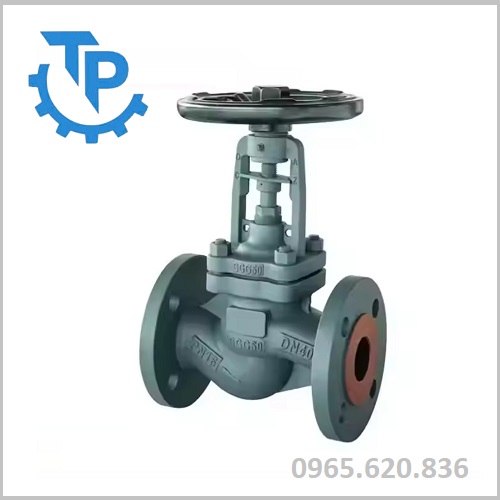

2. Van cầu gang mặt bích

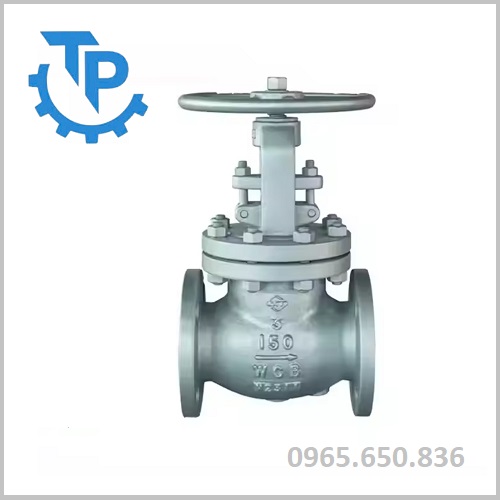

3. Van cầu thép mặt bích

4. Van cầu mặt bích tay quay

5. Van cầu mặt bích điều khiển điện

IV. Đánh giá ưu điểm và ứng dụng thực tế của van cầu mặt bích

Van cầu mặt bích là một thiết bị quan trọng trong các hệ thống đường ống công nghiệp, được sử dụng để điều khiển dòng chảy của chất lỏng, khí hoặc hơi. Loại van này có cấu trúc đơn giản nhưng lại mang lại hiệu quả cao trong việc kiểm soát lưu lượng và áp suất của hệ thống. Dưới đây là một số ưu điểm và ứng dụng thực tế của van cầu mặt bích.

A. Các ưu điểm nổi bật của van cầu mặt bích

• Van này cho phép điều tiết lưu lượng chất lỏng, khí hoặc hơi qua hệ thống đường ống một cách chính xác, rất phù hợp cho các ứng dụng yêu cầu kiểm soát lưu lượng chặt chẽ.
• Mặt bích giúp kết nối van với đường ống bằng các bu lông, tạo nên một kết nối chắc chắn và dễ dàng tháo lắp khi cần thiết.
• Van không chỉ tháo lắp đơn giản mà còn tiết kiệm thời gian, điều này đặc biệt quan trọng trong các hệ thống cần bảo trì định kỳ hoặc thay thế linh kiện nhanh chóng.
• Van cầu mặt bích được thiết kế với các vòng đệm làm kín chất lượng cao, giúp ngăn ngừa rò rỉ chất lỏng, khí hoặc hơi từ van ra ngoài.
• Với cấu tạo chắc chắn và vật liệu chế tạo như thép không gỉ, hợp kim chịu nhiệt, van cầu mặt bích có khả năng làm việc trong các điều kiện khắc nghiệt, bao gồm áp suất và nhiệt độ cao.
• Các van cầu mặt bích thường có khả năng điều khiển dòng chảy với lưu lượng ổn định, không bị gián đoạn hoặc tạo ra các rung động mạnh.
• Do kết nối mặt bích, van cầu còn có thể được thay thế hoặc lắp đặt mà không làm gián đoạn quá trình vận hành của hệ thống.

B. Ứng dụng thực tế của van cầu mặt bích

Van cầu mặt bích là dòng thiết bị đường ống quan trọng trong hệ thống đường ống công nghiệp hiện nay, dòng sản phẩm này đáp ứng mọi nhu cầu sử dụng trong các hệ thống đường ống hiện nay. Dòng sản phẩm này được ứng dụng phổ biến trong nhiều môi trường hệ thống khác nhau, một số dạng hệ thống có thể kể đến như:

• Ứng dụng trong các hệ thống đường ống nước công nghiệp, các hệ thống đường ống cung cấp nước sạch, nước sinh hoạt đô thị.
• Ứng dụng trong các hệ thống lọc hóa xăng dầu, các hệ thống đường ống dẫn xăng dầu, khí đốt,…
• Ứng dụng trong các nhà máy sản xuất và chế biến thực phẩm, đồ uống, dược phẩm và thiết bị y tế.
• Ứng dụng trong các hệ thống đường ống khí gas, các hệ thống đường ống dẫn khí gas trong quá trình xuất chất đốt.
• Ứng dụng trong các ngành công nghiệp hạng nặng, các hệ thống nhà máy sản xuất ôt, đóng tàu, các nhà máy chế biến linh kiện điện tử,…
• Ứng dụng trong hệ thống thủy điện, các nhà máy nhiệt điện, hay hệ thống điện hạt nhân.

Van cầu mặt bích là một giải pháp hiệu quả và đáng tin cậy trong các hệ thống đường ống, đặc biệt là trong các ứng dụng yêu cầu điều khiển chính xác dòng chảy, chịu được áp suất và nhiệt độ cao. Với khả năng kết nối dễ dàng thông qua mặt bích, dòng van này giúp giảm thiểu chi phí bảo trì, tăng cường độ bền và cải thiện hiệu suất của hệ thống.

V. Địa điểm cung cấp van cầu mặt bích hàng đầu hiện nay

Van cầu mặt bích là dòng van công nghiệp đang được Thuận Phát Valve chúng tôi cung cấp trên thị trường với đầy đủ các chủng loại và mẫu mã khác nhau, đáp ứng mọi nhu cầu sử dụng trong các hệ thống đường ống hiện nay. Các dòng sản phẩm này được chúng tôi cung cấp đầy đủ các giấy tờ chứng từ như CO – CQ – Catalog, Vat, Backing list, bill of lading,…

Là đơn vị hàng đầu trên thị trường hiện nay, Thuận Phát Valve chúng tôi đã và đang hợp tác với các thương hiệu hàng đầu trên thế giới hiện nay, trả thành nhà cung cấp hàng đầu trên thị trường. Đến với chúng tôi quý khách hàng không chỉ được trải nghiệm những sản phẩm chất lượng hàng đầu, mà còn được nhận những ưu đãi khác trên thị trường hiện nay.

Hotline liên hệ: 0965.650.836

Tìm hiểu thêm sản phẩm liên quan: Van cầu nối ren.
