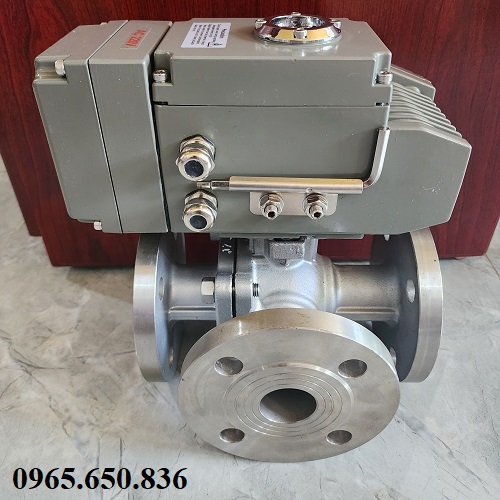

Van bi 3 ngã điều khiển điện là gì?

Van bi 3 ngã điều khiển điện là thiết bị tự động giúp điều hướng, trộn hoặc phân dòng lưu chất trong hệ thống ống công nghiệp. Nhờ sử dụng bộ truyền động điện, van có thể vận hành hoàn toàn tự động, đảm bảo độ kín cao, phản ứng nhanh và làm việc ổn định trong nhiều môi trường như nước, khí, dầu hay hóa chất. Bài viết này sẽ giúp bạn hiểu rõ khái niệm, cấu tạo, nguyên lý hoạt động và ứng dụng thực tế của van bi 3 ngã điều khiển điện.

I. Van bi 3 ngã điều khiển điện là gì?

Van bi 3 ngã điều khiển điện là loại van sử dụng motor điện (bộ truyền động điện) để tự động xoay bi van, giúp điều hướng hoặc phân chia dòng chảy theo yêu cầu hệ thống. Khác với van bi thông thường chỉ có hai ngã (vào – ra), van 3 ngã có ba cửa kết nối, cho phép lưu chất chuyển hướng, trộn dòng hoặc tách dòng linh hoạt. Dựa theo cấu tạo bi bên trong, van được chia thành hai dạng chính:

• Bi chữ T (T-port): cho phép trộn hoặc phân phối lưu chất sang hai hướng cùng lúc.
• Bi chữ L (L-port): cho phép chuyển hướng dòng chảy từ ngõ này sang ngõ khác.

So với van bi tay gạt, loại điều khiển điện có ưu điểm nổi bật là vận hành tự động, không cần thao tác thủ công, có thể điều khiển từ xa, tích hợp tín hiệu điều khiển PLC, giúp hệ thống hoạt động ổn định và chính xác hơn trong các ứng dụng công nghiệp hiện đại.

A. Chi tiết thông số kỹ thuật van bi 3 ngã điều khiển điện

• Kích cỡ: DN15-DN150(15A-200A).
• Chất liệu đầu điện : Hợp kim nhôm cao cấp, nhựa...
• Sơn phủ: Sơn Epoxy.
• Chất liệu van bi: inox 304, inox 316, nhựa PVC, gang...
• Gioăng làm kín: EPDM, Teflon, gioăng chì,..
• Dạng điều khiển: Điều khiển bằng điện.
• Kiểu vận hành: Tuyến tính, ON/OFF.
• Kiểu lắp đặt: lắp ren, lắp bích, nối hàn...
• Tiêu chuẩn bộ điện: IP67 – IP68.
• Tiêu chuẩn kết nối: JIS, DIN, BS, ANSI.
• Điện áp sử dụng: 24V, 220V, 380V.
• Áp lực dòng chảy: PN10, PN16, PN40, PN63.
• Nhiệt độ hệ thống : -10 độ C đến 200 độ C.
• Môi trường sử dụng : Nước, khí, hơi, dung dịch, xăng, dầu, hóa chất, các chất ăn mòn...
• Xuất xứ : Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Châu Âu...
• Bảo hành : 12 tháng, 1 đổi 1 trong vòng 1 năm.

B. Catalog van bi 3 ngã điều điều khiển điện

Catalog van bi 3 ngã điều khiển điện.

II. Đặc điểm nổi bật của van bi 3 ngã điều khiển điện

Van bi 3 ngã điều khiển điện được ưa chuộng trong nhiều hệ thống nhờ khả năng hoạt động ổn định, linh hoạt và hiệu suất cao. Dưới đây là những đặc điểm nổi bật giúp dòng van này được tin dùng trong các ứng dụng công nghiệp:

• Tự động hóa hoàn toàn: Sử dụng mô-tơ điện để đóng, mở và điều hướng dòng chảy mà không cần thao tác thủ công.
• Điều khiển chính xác: Cho phép điều tiết lưu lượng hoặc chuyển hướng dòng chảy theo dạng chữ T hoặc chữ L một cách nhanh và chính xác.
• Độ kín cao, chống rò rỉ tốt: Bi van được gia công chính xác, kết hợp với gioăng PTFE hoặc Teflon giúp đảm bảo độ kín tuyệt đối.
• Hoạt động ổn định, bền bỉ: Vật liệu chế tạo từ inox, đồng hoặc nhựa kỹ thuật chịu được áp lực và nhiệt độ cao, tuổi thọ lâu dài.
• Tương thích nhiều môi trường: Có thể sử dụng cho nước sạch, khí nén, dầu, hơi, hóa chất loãng…
• Dễ tích hợp hệ thống tự động: Phù hợp với tủ điều khiển trung tâm, PLC, hệ thống giám sát SCADA.
• Thiết kế gọn gàng, thẩm mỹ cao: Dễ dàng lắp đặt trong không gian hẹp hoặc hệ thống có nhiều nhánh ống.

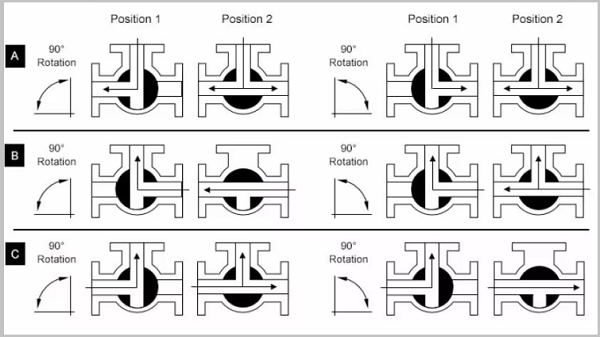

Các góc mở của van bi điện 3 ngã.

III. Cách phân biệt van bi 3 ngã điều khiển điện dạng chữ T và chữ L

Van bi 3 ngã điều khiển điện được thiết kế với hai kiểu bi van chính là dạng chữ T (T-port) và dạng chữ L (L-port). Việc phân biệt hai dạng này rất quan trọng vì chúng có chức năng điều hướng dòng chảy khác nhau, ảnh hưởng trực tiếp đến cách lắp đặt và vận hành trong hệ thống.

1. Van bi 3 ngã điều khiển điện dạng chữ T (T-port)

• Cấu tạo: Bi van có lỗ thông hình chữ T, nối được cả ba cửa van cùng lúc.
• Chức năng: Có thể trộn hai dòng chảy lại với nhau hoặc phân phối một dòng chảy sang hai hướng khác nhau.
• Ứng dụng: Thường dùng trong hệ thống pha trộn chất lỏng, chia nhánh phân phối hoặc chuyển đổi hướng dòng liên tục.
• Ưu điểm: Linh hoạt hơn, có thể điều khiển đa hướng, phù hợp hệ thống yêu cầu điều tiết phức tạp.

Van bi 3 ngã điều khiển điện chữ T

2. Van bi 3 ngã điều khiển điện dạng chữ L (L-port)

• Cấu tạo: Bi van có lỗ thông hình chữ L, chỉ nối hai trong ba cửa tại một thời điểm.
• Chức năng: Dùng để chuyển hướng dòng chảy từ cửa này sang cửa khác mà không trộn lẫn lưu chất.
• Ứng dụng: Phù hợp trong hệ thống cần chuyển đổi luồng riêng biệt, ví dụ chọn giữa hai nguồn cấp hoặc hai hướng xả.
• Ưu điểm: Đảm bảo dòng chảy tách biệt, tránh nhiễm chéo, vận hành đơn giản và ổn định.

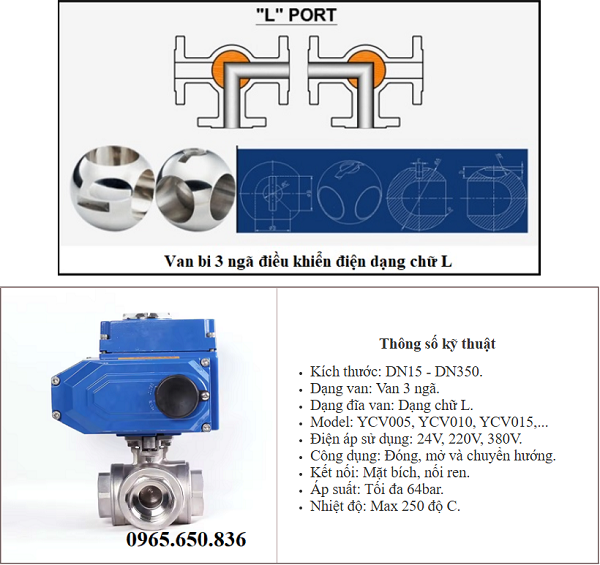

Van bi 3 ngã điều khiển điện chữ L.

Khi lựa chọn van, cần xác định yêu cầu dòng chảy của hệ thống, nếu cần chia hoặc trộn dòng, chọn dạng chữ T còn nếu chỉ cần chuyển hướng giữa hai nhánh, chọn dạng chữ L là phù hợp nhất.

>>> Tìm hiểu thêm về các dòng van bi điện khác tại đây: Van bi điều khiển điện <<<

IV. Ứng dụng của van bi 3 ngã điều khiển điện

Van bi 3 ngã điều khiển điện là thiết bị tự động đóng, mở hoặc điều hướng dòng chảy nhờ bộ điều khiển điện với mức điện áp từ 24V, 220V, 380V,... Với thiết kế ba ngõ kết nối và khả năng hoạt động nhanh, ổn định, van được ứng dụng rộng rãi trong nhiều hệ thống công nghiệp hiện nay. Dưới đây là một số ứng dụng điển hình:

- Ứng dụng 1: Sử dụng trong các hệ thống cấp thoát nước và xử lý nước thải dùng để điều phối hướng dòng nước, trộn dòng hoặc tách dòng trong bể lọc, trạm bơm và dây chuyền xử lý tự động.

- Ứng dụng 2: Sử dụng trong ngành thực phẩm, đồ uống điều khiển phân nhánh các dòng nguyên liệu, nước rửa, hoặc dung dịch CIP (vệ sinh tại chỗ) trong các nhà máy bia, sữa, nước giải khát.

- Ứng dụng 3: Sử dụng trong ngành hóa chất và dược phẩm, dùng để chuyển hướng hoặc trộn các loại dung dịch hóa chất, đảm bảo vận hành khép kín, an toàn, tránh rò rỉ.

- Ứng dụng 4: Sử dụng trong các hệ thống khí nén, hơi, dầu,…dùng để phân phối dòng khí hoặc dầu đến các khu vực khác nhau trong dây chuyền sản xuất.

- Ứng dụng 5: Sử dụng trong các hệ thống tự động hóa, tích hợp trong các hệ thống PLC, SCADA, DCS, giúp điều khiển trung tâm, giám sát và cảnh báo trạng thái van theo thời gian thực.

- Ứng dụng 6: Sử dụng trong các hệ thống tuần hoàn, tái sử dụng hoặc tách dòng chất lỏng, nhà máy xử lý năng lượng và môi trường

V. Địa điểm cung cấp van bi 3 ngã điều khiển điện chính hãng, giá tốt

Khi mua van bi 3 ngã điều khiển điện, điều quan trọng là chọn đúng đơn vị cung cấp uy tín. Một nhà phân phối chuyên nghiệp không chỉ đảm bảo sản phẩm chính hãng, mà còn cung cấp đầy đủ giấy tờ chứng nhận CO, CQ, giúp người dùng yên tâm về chất lượng và nguồn gốc xuất xứ.

Tại Việt Nam, Thuận Phát Valve là một trong những địa chỉ được nhiều kỹ sư và doanh nghiệp tin tưởng khi tìm kiếm van công nghiệp chính hãng. Đơn vị phân phối đầy đủ các thương hiệu nổi tiếng như Samwoo, Kitz, Yaccor, KST, Wonil, Haitima,… với đa dạng kích thước từ DN15 – DN200, nhiều vật liệu khác nhau như inox, đồng, nhựa và thép. Tất cả sản phẩm đều có bảo hành 12–24 tháng và hỗ trợ kỹ thuật tận nơi.

Ngoài ra, Thuận Phát Valve chúng tôi còn cung cấp dịch vụ hỗ trợ lắp đặt tích hợp bộ truyền động điện theo yêu cầu, giúp khách hàng tiết kiệm chi phí và thời gian khi triển khai thực tế. Nhờ đội ngũ kỹ thuật am hiểu hệ thống tự động hóa, khách hàng luôn nhận được tư vấn chuyên sâu và giải pháp tối ưu nhất cho từng ứng dụng cụ thể.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chi tiết nhất cho sản phẩm ở thời điểm hiện tại.  Hotline liên hệ: 0965.650.836
