Lưu lượng kế là gì?

Trong các hệ thống đường ống công nghiệp, việc đo và kiểm soát lưu lượng chất lỏng, khí nén hay hơi nóng đóng vai trò cực kỳ quan trọng để đảm bảo hiệu suất và an toàn vận hành. Thiết bị được dùng cho mục đích này chính là lưu lượng kế – một dụng cụ đo lường chính xác, được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau từ xử lý nước, sản xuất thực phẩm, hóa chất, cho đến ngành năng lượng và dầu khí.

Bài viết này sẽ giúp bạn hiểu rõ lưu lượng kế là gì, cấu tạo – nguyên lý hoạt động, phân loại, ưu nhược điểm từng dòng, cũng như cách lựa chọn và những thương hiệu lưu lượng kế nổi bật trên thị trường hiện nay. Đây sẽ là tài liệu hữu ích cho kỹ sư, nhà thầu hoặc đơn vị vận hành hệ thống kỹ thuật muốn tìm hiểu sâu về thiết bị đo lường này.

I. Lưu lượng kế là gì? – Tìm hiểu chung về lưu lượng kế

Lưu lượng kế (Flow Meter) – (hay còn được gọi là đồng hồ nước) đây là thiết bị đo lường được sử dụng để xác định tốc độ dòng chảy hoặc tổng lượng chất lỏng, khí, hơi đi qua đường ống trong một khoảng thời gian nhất định. Đây là công cụ quan trọng trong mọi hệ thống kỹ thuật, nơi cần kiểm soát chính xác lưu lượng để đảm bảo quy trình vận hành ổn định và an toàn.

Trong công nghiệp, lưu lượng kế không chỉ giúp giám sát, kiểm tra hiệu suất của bơm, đường ống, hay hệ thống xử lý, mà còn đóng vai trò trong kiểm soát định lượng, tự động hóa và quản lý năng lượng. Ở các nhà máy xử lý nước, hóa chất, dầu khí, hay thực phẩm, lưu lượng kế được xem là mắt đo giúp kỹ sư nắm bắt chính xác tình trạng vận hành thực tế của hệ thống.

Tùy theo môi trường làm việc và đặc tính của lưu chất, lưu lượng kế được ứng dụng trong nhiều lĩnh vực khác nhau:

• Hệ thống cấp thoát nước, xử lý nước thải: dùng để đo lưu lượng nước sạch, nước thải, nước kỹ thuật.
• Hệ thống khí nén và hơi nóng: theo dõi lưu lượng khí, hơi trong quá trình sản xuất, sấy, đun.
• Ngành dầu và hóa chất: đo chính xác lưu lượng các loại dung dịch, dung môi, dầu, hóa chất ăn mòn.
• Ngành thực phẩm, dược phẩm: sử dụng các dòng lưu lượng kế inox vi sinh để đảm bảo tiêu chuẩn vệ sinh cao.

Việc đo lường lưu lượng chính xác giúp doanh nghiệp tối ưu năng lượng, tránh thất thoát, duy trì cân bằng áp suất và tăng tuổi thọ thiết bị. Chính vì vậy, lưu lượng kế ngày nay được xem là thiết bị không thể thiếu trong mọi dây chuyền sản xuất và hệ thống tự động hóa công nghiệp.

Các tên gọi khác của lưu lượng kế

• Đồng hồ nước
• Đồng hồ đo lưu lượng
• Công tơ lưu lượng
• Thiết bị đo lưu lượng
• Flowmeter
• Đồng hồ đo dòng chảy
• Thiết bị cảm biến lưu lượng

II. Cấu tạo và nguyên lý hoạt động của lưu lượng kế

A. Cấu tạo của lưu lượng kế

Một chiếc lưu lượng kế tiêu chuẩn thường gồm ba bộ phận chính:

- Thân thiết bị (Body): là nơi lưu chất đi qua và được đo. Tùy vào môi trường sử dụng, thân có thể được chế tạo từ inox 304/316, đồng thau, nhựa PVC, PP, PVDF hoặc thép carbon để đảm bảo độ bền và khả năng chống ăn mòn.

- Bộ phận đo hoặc cảm biến đo (Sensor): là phần cốt lõi, đảm nhiệm việc ghi nhận tín hiệu lưu lượng – thường hoạt động dựa trên các nguyên lý cơ học, điện từ, siêu âm hoặc cảm biến khối lượng.

- Bộ hiển thị & đầu ra tín hiệu (Display & Output): cho phép người vận hành quan sát trực tiếp giá trị đo được bằng mặt số hiển thị hoặc màn hình led LCD, truyền tín hiệu ra bên ngoài (dạng analog 4-20mA, xung pulse, hoặc digital RS485/Modbus) để kết nối với PLC hoặc hệ thống giám sát trung tâm.

Tùy theo ứng dụng và yêu cầu kỹ thuật, cấu tạo có thể được tích hợp thêm:

• Bộ chuyển đổi tín hiệu (Transmitter) để biến đổi tín hiệu cảm biến thành dạng dễ đọc.
• Bộ cấp nguồn và module giao tiếp truyền thông để kết nối với hệ thống SCADA hoặc HMI.
• Bộ phận bảo vệ chống bụi, chống nước theo tiêu chuẩn IP65 – IP68 cho môi trường khắc nghiệt.

Nhờ sự kết hợp giữa các bộ phận này, lưu lượng kế có thể hoạt động ổn định, đo chính xác và truyền dữ liệu liên tục trong suốt quá trình vận hành hệ thống công nghiệp.

B. Nguyên lý hoạt động của lưu lượng kế

Tùy theo nguyên lý đo lường, mỗi loại lưu lượng kế có cách thức hoạt động khác nhau, nhưng tựu trung đều dựa trên mối quan hệ giữa vận tốc dòng chảy và thể tích chất lưu. Cụ thể:

- Lưu lượng kế cơ học (turbine, cánh quạt, phao): hoạt động dựa trên lực tác động của dòng chảy làm quay cánh hoặc nâng phao – từ đó chuyển động cơ được quy đổi thành giá trị lưu lượng.

- Lưu lượng kế điện từ (Electromagnetic flow meter): dựa trên định luật Faraday, khi dòng chất lỏng dẫn điện đi qua từ trường, nó tạo ra điện áp tỉ lệ thuận với tốc độ dòng chảy.

- Lưu lượng kế siêu âm (Ultrasonic flow meter): sử dụng sóng siêu âm truyền qua lưu chất – sự chênh lệch thời gian truyền sóng giữa hai đầu được dùng để tính toán lưu lượng.

- Lưu lượng kế khối lượng (Mass flow meter): đo trực tiếp khối lượng chất lưu dựa trên dao động cộng hưởng của ống đo (thường gọi là nguyên lý Coriolis).

- Lưu lượng kế chênh áp (Differential pressure flow meter): xác định lưu lượng thông qua chênh lệch áp suất giữa hai điểm trên đường ống.

Trong quá trình đo, cảm biến sẽ chuyển tín hiệu vật lý thành tín hiệu điện, sau đó truyền tới bộ hiển thị hoặc bộ xử lý để hiển thị giá trị tức thời và lưu lượng tổng cộng.

Một số yếu tố có thể ảnh hưởng đến độ chính xác của phép đo, bao gồm:

• Nhiệt độ và áp suất của lưu chất.
• Độ nhớt, độ sạch và tính dẫn điện.
• Vị trí lắp đặt và hướng dòng chảy.

Khi được lắp đặt đúng kỹ thuật và hiệu chuẩn định kỳ, lưu lượng kế sẽ đảm bảo sai số rất nhỏ (thường ±0.5% đến ±1%), giúp duy trì sự ổn định cho toàn bộ hệ thống đường ống.

III. Phân loại lưu lượng kế hiện nay

Theo nhu cầu sử dụng của từng dạng hệ thống và môi trường lưu chất, sẽ có các dạng lưu lượng kế khác nhau. Mỗi dạng lưu lượng kế sẽ mang những đặc điểm nổi bật riếng, đáp ứng sử dụng trong các hệ thống và môi trường lưu chất khác nhau. Dưới đây là các phân loại của dòng thiết bị do này theo từng tiêu chí khác nhau.

1. Phân loại theo nguyên lý hoạt động của lưu lượng kế

• Lưu lượng kế cơ học (turbine, cánh quạt, dạng phao)
• Lưu lượng kế điện từ (Electromagnetic flow meter)
• Lưu lượng kế siêu âm (Ultrasonic flow meter)
• Lưu lượng kế khối lượng (Mass flow meter)
• Lưu lượng kế chênh áp (Differential pressure flow meter)

2. Phân loại theo môi trường lưu chất sử dụng

• Lưu lượng kế nước
• Lưu lượng kế khí nén
• Lưu lượng kế dầu
• Lưu lượng kế hơi nóng
• Lưu lượng kế hóa chất

3. Phân loại theo dạng kết nối với đường ống

• Lưu lượng kế nối ren
• Lưu lượng kế nối rắc co
• Lưu lượng kế mặt bích
• Lưu lượng kế kẹp clamp

4. Phân loại theo thương hiệu sản xuất lưu lượng kế

• Lưu lượng kế Pmax
• Lưu lượng kế Yaccor
• Lưu lượng kế Han Sung
• Lưu lượng kế woteck
• Lưu lượng kế asahi
• Lưu lượng kế kent
• Lưu lượng kế dupan

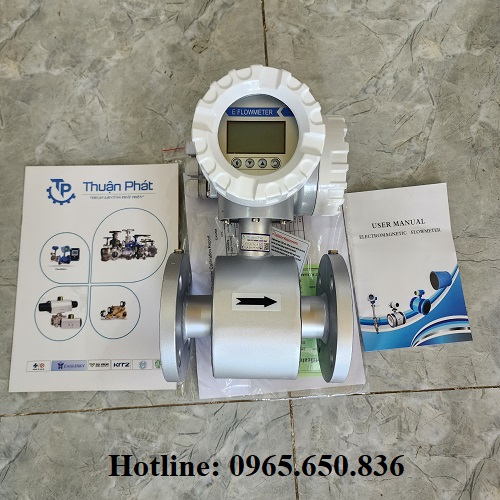

Lưu lượng kế nước điện tử.

>>> Tìm hiểu thêm về các dòng lưu lượng kế khác tại đây: Đồng hồ đo nước.

IV. Các tiêu chí khi lựa chọn mua lưu lượng kế cho hệ thống đường ống

Khi lựa chọn lưu lượng kế cho một hệ thống công nghiệp hoặc dân dụng, điều quan trọng nhất là hiểu rõ môi trường làm việc, loại lưu chất và yêu cầu đo lường cụ thể. Một thiết bị phù hợp sẽ đảm bảo độ chính xác cao, tuổi thọ dài, đồng thời giúp vận hành hệ thống ổn định và tiết kiệm chi phí. Dưới đây là những tiêu chí kỹ thuật quan trọng nhất cần xem xét trước khi đưa ra quyết định lựa chọn:

- Xác định môi chất cần đo: Chọn lưu lượng kế theo đặc tính lưu chất: điện từ cho nước, turbine hoặc Coriolis cho dầu, vortex cho hơi nóng, và clamp inox vi sinh cho ngành thực phẩm – dược phẩm.

- Dải lưu lượng và kích thước ống: Lưu lượng kế nên có dải đo cao hơn 20–30% lưu lượng trung bình. Ống nhỏ chọn turbine, ống lớn chọn điện từ hoặc siêu âm để tránh sụt áp.

- Kiểu kết nối và vật liệu chế tạo: Đảm bảo tương thích với tiêu chuẩn đường ống: ren cho DN nhỏ, mặt bích cho DN lớn, clamp cho vi sinh. Chọn vật liệu inox, nhựa hoặc thép phù hợp môi trường làm việc.

- Dạng tín hiệu đầu ra: Xác định tín hiệu cần sử dụng: analog 4–20mA cho PLC, xung pulse cho định lượng, RS485/Modbus cho SCADA, hoặc kết nối không dây cho hệ thống di động.

- Hiển thị và ghi dữ liệu: Ưu tiên thiết bị có màn hình hiển thị trực tiếp, hỗ trợ truyền dữ liệu về trung tâm hoặc lưu trữ lịch sử đo để dễ theo dõi và bảo trì hệ thống.

- Điều kiện môi trường lắp đặt: Chọn thiết bị có cấp bảo vệ IP65–IP68 nếu dùng ngoài trời; bố trí đường ống thẳng 5D trước 3D sau, tránh gần van hoặc bơm để đảm bảo độ chính xác.

V. Ứng dụng thực tế và hướng dẫn sử dụng lưu lượng kế

A. Ứng dụng thực tế của lưu lượng kế trong các hệ thống

- Hệ thống cấp nước và xử lý nước thải: Lưu lượng kế giúp giám sát lưu lượng nước đầu vào đầu ra, kiểm soát áp suất và phát hiện rò rỉ, đảm bảo vận hành ổn định trong các nhà máy cấp thoát nước.

- Dây chuyền sản xuất hóa chất, sơn, thực phẩm, đồ uống: Thiết bị hỗ trợ định lượng nguyên liệu, giám sát quá trình pha trộn và kiểm soát lượng chất lỏng, đảm bảo độ chính xác và tính ổn định trong sản xuất.

- Hệ thống HVAC, khí nén và hơi nóng công nghiệp: Lưu lượng kế được dùng để đo tốc độ luân chuyển của khí hoặc hơi, giúp cân bằng hệ thống, tối ưu năng lượng và nâng cao hiệu suất thiết bị.

- Ngành dầu khí và năng lượng: Giúp đo chính xác lưu lượng dầu, nhiên liệu, hoặc khí đốt, phục vụ cho quản lý sản lượng, giám sát tiêu hao và điều khiển hệ thống tự động hóa.

- Đo lường và kiểm soát năng lượng: Lưu lượng kế kết hợp cùng cảm biến áp suất, nhiệt độ để tính toán lưu lượng khối lượng, từ đó đánh giá mức tiêu thụ năng lượng toàn hệ thống.

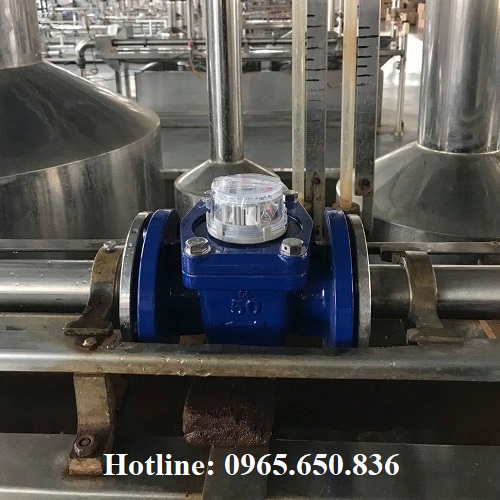

Ứng dụng của lưu lượng kế.

B. Hướng dẫn lắp đặt và bảo trì lưu lượng kế

• Lắp trên đoạn ống thẳng, cách xa van, co, hoặc bơm ít nhất 5D trước – 3D sau để đảm bảo dòng chảy ổn định và giảm sai số đo.
• Không lắp gần động cơ, máy bơm lớn hoặc thiết bị gây nhiễu. Nên cố định chắc chân đế và sử dụng dây tín hiệu chống nhiễu.
• Kiểm tra cực tính nguồn cấp, tín hiệu 4–20mA hoặc RS485 trước khi đấu nối. Đảm bảo nối đất đúng quy định để tránh đo sai hoặc hư mạch.
• Thực hiện hiệu chuẩn 6–12 tháng/lần để duy trì độ chính xác. Với môi trường đo khắc nghiệt, nên kiểm tra sớm hơn để đảm bảo sai số luôn trong giới hạn cho phép.
• Thường xuyên vệ sinh buồng đo và điện cực bằng dung dịch trung tính. Với lưu lượng kế siêu âm hoặc điện từ, tránh dùng vật cứng chà vào cảm biến.
