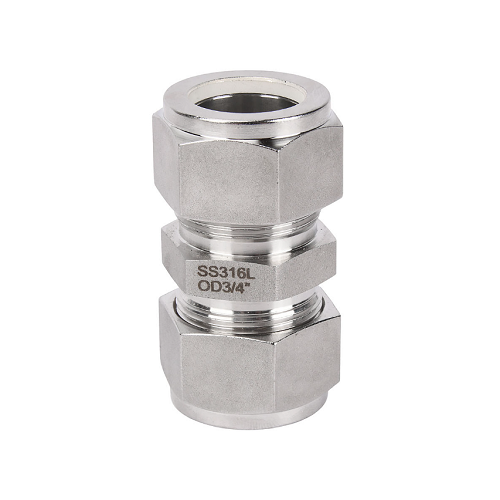

Đầu nối thẳng Union

I. Tìm hiểu chung - Đầu nối thẳng Union là gì?

Đầu nối thẳng Union hay còn được gọi là đầu nối ống hai đầu hạt bắp, là một loại phụ kiện kết nối đường ống được sử dụng phổ biến trong các hệ thống dẫn lưu chất, khí nén, thủy lực và hóa chất. Sản phẩm được thiết kế theo dạng nối thẳng, cho phép kết nối hai đoạn ống có cùng kích thước với nhau một cách chắc chắn, kín khít và an toàn mà không cần thực hiện hàn hoặc gia công phức tạp.

Điểm đặc trưng của đầu nối Union là cơ chế siết bằng hạt bắp (Compression Fitting), khi đai ốc được siết chặt, các vòng hạt bắp (Ferrule) sẽ ép sát vào bề mặt ống, tạo nên liên kết cơ khí bền vững và độ kín cao, giúp ngăn ngừa rò rỉ ngay cả khi hệ thống làm việc dưới áp suất lớn hoặc trong môi trường có độ rung động cao. Nhờ thiết kế này, đầu nối có thể dễ dàng tháo lắp, bảo trì hoặc thay thế mà vẫn đảm bảo khả năng tái sử dụng nhiều lần.

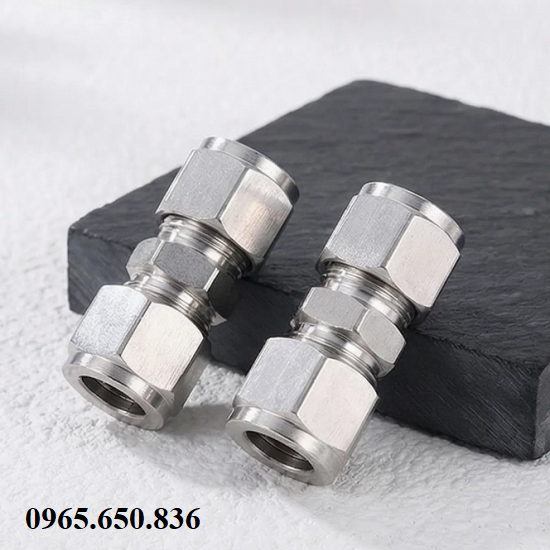

Đầu nối thẳng inox Union.

Trên thị trường, sản phẩm được biết đến với nhiều tên gọi khác nhau như: đầu nối Union, đầu nối thẳng hai đầu hạt bắp, Union Compression, Straight Union, đầu nối Ferrule, đầu nối ống inox, Union inox hai đầu hoặc đầu nối ống hai đầu. Mặc dù tên gọi có thể khác nhau tùy theo nhà sản xuất hoặc lĩnh vực sử dụng, nhưng tất cả đều chỉ cùng một loại phụ kiện có chức năng kết nối hai đoạn ống theo phương thẳng, đảm bảo độ năng kín, độ bền và khả chịu áp lực cao trong quá trình vận hành.

Chi tiết thông số kỹ thuật đầu nối thẳng hạt bắp union

Để lựa chọn đầu nối thẳng Union phù hợp với hệ thống đường ống, người dùng cần nắm rõ các thông số kỹ thuật cơ bản của sản phẩm. Tùy theo từng nhà sản xuất và model, các thông số có thể có sự khác biệt nhất định. Tuy nhiên, một đầu nối thẳng Union tiêu chuẩn thường có các thông số sau:

II. Chi tiết cấu tạo đầu nối thẳng Union

Đầu nối thẳng Union hạt bắp được thiết kế với nhiều bộ phận riêng biệt, mỗi chi tiết đều đảm nhiệm một chức năng quan trọng nhằm tạo nên khả năng kết nối chắc chắn, kín khít và chịu được áp suất cao. Nhờ cấu tạo theo nguyên lý siết hạt bắp (Compression Fitting), sản phẩm có thể lắp đặt nhanh chóng mà không cần hàn, đồng thời vẫn đảm bảo độ bền và khả năng tái sử dụng nhiều lần.

- Thân nối (Body): Là bộ phận chính của đầu nối Union, có nhiệm vụ liên kết toàn bộ các chi tiết và tạo đường dẫn cho lưu chất đi qua. Bộ phận này thường được gia công từ inox 304 hoặc inox 316 với độ chính xác cao, giúp đảm bảo khả năng chịu áp lực, chống ăn mòn và duy trì độ bền trong nhiều điều kiện làm việc khác nhau.

- Đai ốc siết (Nut): Được lắp ở hai đầu của đầu nối và có nhiệm vụ tạo lực ép lên các vòng hạt bắp khi được siết chặt. Khi vặn đai ốc theo đúng mô-men quy định, lực siết sẽ truyền đến các vòng Ferrule, giúp chúng ôm sát vào thành ống và tạo nên liên kết kín khít.

- Vòng hạt bắp trước (Front Ferrule): Là chi tiết trực tiếp tạo độ kín giữa đầu nối và bề mặt ống, khi đai ốc được siết chặt, vòng Ferrule trước sẽ ép sát vào thành ống và bề mặt côn của thân nối, hình thành lớp làm kín có khả năng chịu áp suất cao, chống rò rỉ.

- Vòng hạt bắp sau (Back Ferrule): Có nhiệm vụ giữ chặt đường ống, phân bổ lực siết đồng đều và tăng khả năng chống tuột ống khi hệ thống hoạt động ở áp suất hoặc rung động lớn. Đồng thời, bộ phận này còn giúp giảm ứng suất tập trung lên thành ống, góp phần nâng cao tuổi thọ của cả đầu nối và đường ống.

- Hai đầu kết nối ống: Được thiết kế theo dạng Compression, cho phép kết nối trực tiếp với các loại ống inox, ống thép hoặc các loại ống có đường kính phù hợp. Thiết kế này giúp việc lắp đặt trở nên đơn giản, không cần hàn hoặc gia công ren trên đường ống.

Cấu tạo đầu nối thẳng Union.

III. Ưu điểm và ứng dụng thực tế của đầu nối thẳng Union

A. Ưu điểm nổi bật của đầu nối thằng Union 2 đầu hạt bắp

Đầu nối thẳng Union là giải pháp kết nối đường ống được sử dụng phổ biến trong nhiều hệ thống công nghiệp nhờ tính tiện lợi, độ bền cao và khả năng làm kín hiệu quả. Với thiết kế thông minh theo nguyên lý siết hạt bắp, sản phẩm mang lại sự ổn định và an toàn trong quá trình vận hành.

• Độ kín khít cao, hạn chế rò rỉ lưu chất ngay cả khi làm việc ở áp suất lớn hoặc môi trường rung động.
• Lắp đặt nhanh chóng, không cần hàn hay gia công ren, giúp tiết kiệm thời gian và chi phí.
• Dễ dàng tháo lắp nhiều lần để bảo trì, kiểm tra hoặc thay thế mà vẫn đảm bảo độ kín.
• Chất liệu inox 304, inox 316 chống ăn mòn, chịu được môi trường khắc nghiệt như hóa chất, hơi nóng, khí nén.
• Tuổi thọ cao, ít hư hỏng, giảm chi phí bảo trì trong quá trình sử dụng.
• Khả năng chịu rung và chịu áp lực tốt, hạn chế tuột ống khi vận hành liên tục.
• Đảm bảo an toàn cho hệ thống và giúp quá trình truyền dẫn lưu chất ổn định, hiệu quả.

B. Ứng dụng thực tế của đầu nối ống hai đầu hạt bắp

Đầu nối thẳng Union (đầu nối ống hai đầu hạt bắp) là phụ kiện kết nối quan trọng, được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng tạo liên kết kín khít, chịu áp lực cao và dễ dàng tháo lắp khi cần bảo trì. Với thiết kế theo nguyên lý siết hạt bắp (Compression Fitting), sản phẩm đáp ứng tốt các yêu cầu về độ an toàn, độ bền và tính ổn định trong quá trình vận hành.

- Hệ thống khí nén: Kết nối ống dẫn khí với máy nén, van điều khiển, xi lanh và thiết bị tự động hóa, đảm bảo kín khí và hạn chế rò rỉ.

- Hệ thống thủy lực: Sử dụng trong đường ống dẫn dầu thủy lực, chịu áp suất cao và rung động trong máy móc công nghiệp.

- Hệ thống dẫn khí công nghiệp: Kết nối đường ống dẫn các loại khí như nitơ, oxy, argon, CO₂ với độ kín cao và an toàn.

- Đường ống hóa chất: Phù hợp với môi trường hóa chất nhờ khả năng chống ăn mòn, đặc biệt khi sử dụng inox 316.

- Ngành thực phẩm: Ứng dụng trong dây chuyền sản xuất sữa, nước giải khát, bia… đảm bảo vệ sinh và an toàn thực phẩm.

- Nhà máy dược phẩm: Dùng trong hệ thống dẫn nước tinh khiết, khí sạch và dung dịch, đáp ứng tiêu chuẩn nghiêm ngặt.

- Hệ thống nước RO: Kết nối đường ống nước siêu sạch trong nhà máy, bệnh viện và phòng thí nghiệm.

- Ngành bán dẫn: Sử dụng trong hệ thống dẫn khí và hóa chất siêu tinh khiết, yêu cầu độ chính xác cao.Nhà máy điện: Lắp đặt trong hệ thống nước làm mát, dầu bôi trơn và khí nén, đảm bảo vận hành ổn định.

- Ngành dầu khí: Ứng dụng trong môi trường áp suất cao, nhiệt độ lớn, giúp tăng độ an toàn và tuổi thọ hệ thống.

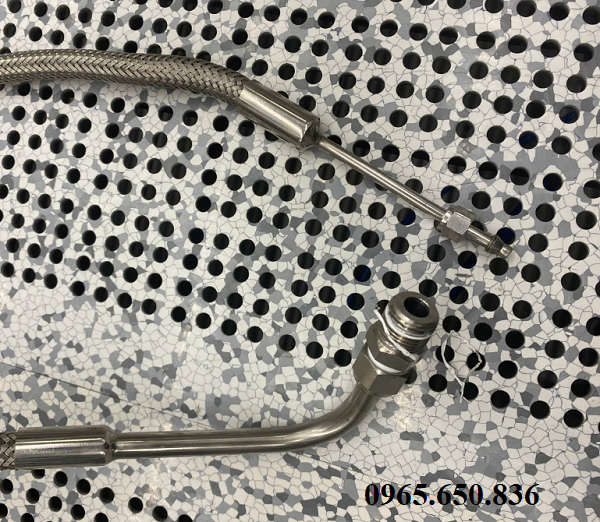

Ứng dụng đầu nối thẳng Union.

>>> Tìm hiểu thêm chi tiết về các dòng phụ kiện inox khác tại đây: Phụ kiện thủy lực khí nén <<<

IV. Hướng dẫn lắp đặt đầu nối thẳng Union chuẩn kỹ thuật

Đầu nối thẳng 2 đầu hạt bắp là giải pháp kết nối ống tiện lợi, giúp đảm bảo độ kín và dễ dàng tháo lắp trong nhiều hệ thống công nghiệp. Để sản phẩm hoạt động hiệu quả và bền bỉ, việc lắp đặt cần được thực hiện đúng quy trình kỹ thuật. Dưới đây là các bước lắp đặt chi tiết giúp bạn thực hiện một cách chính xác và an toàn:

- Bước 1. Chuẩn bị dụng cụ và vật tư: Chuẩn bị đầu nối Union phù hợp với kích thước ống, hai đầu ống đã được cắt vuông góc và làm sạch. Đồng thời chuẩn bị cờ lê hoặc mỏ lết để siết đai ốc.

- Bước 2. Tháo rời các bộ phận của đầu nối: Tháo rời đai ốc, vòng hạt bắp trước và vòng hạt bắp sau khỏi thân nối để chuẩn bị lắp đặt.

- Bước 3. Lắp các chi tiết vào ống: Lần lượt luồn đai ốc, vòng hạt bắp sau và vòng hạt bắp trước vào đầu ống theo đúng chiều quy định của nhà sản xuất.

- Bước 4. Đưa ống vào thân nối: Đưa đầu ống vào sâu hết cỡ trong thân nối để đảm bảo vị trí lắp đặt chính xác và chắc chắn.

- Bước 5. Siết chặt đai ốc: Siết đai ốc bằng tay trước, sau đó dùng cờ lê siết thêm theo lực hoặc số vòng khuyến nghị để các vòng hạt bắp ôm chặt vào thành ống, tạo độ kín.

- Bước 6. Kiểm tra và vận hành thử: Vận hành thử hệ thống, kiểm tra áp suất và quan sát mối nối để đảm bảo không có hiện tượng rò rỉ trước khi đưa vào sử dụng chính thức.

>>> Lưu ý khi lắp đặt: Chọn đúng kích thước đầu nối phù hợp với đường kính ngoài của ống. Không siết quá lỏng hoặc quá chặt để tránh giảm hiệu quả làm kín hoặc gây biến dạng chi tiết. Không sử dụng lại các vòng hạt bắp đã bị mòn hoặc hư hỏng. Với hệ thống áp suất hoặc nhiệt độ cao, nên kiểm tra và siết lại mối nối sau một thời gian vận hành.

V. Địa chỉ mua đầu nối thẳng Union chính hãng, với giá tốt nhất

Việc lựa chọn đúng nhà cung cấp uy tín là yếu tố quan trọng giúp đảm bảo chất lượng đầu nối thẳng Union cũng như sự an toàn và ổn định của toàn bộ hệ thống đường ống. Một đơn vị phân phối chuyên nghiệp không chỉ cung cấp sản phẩm chính hãng mà còn mang đến giải pháp kỹ thuật phù hợp với từng nhu cầu sử dụng của khách hàng.

Khi mua đầu nối thẳng Union, khách hàng nên ưu tiên các đơn vị cung cấp hàng nhập khẩu chính hãng, có nguồn gốc xuất xứ rõ ràng và đầy đủ chứng nhận CO, CQ để đảm bảo chất lượng cũng như đáp ứng các yêu cầu kỹ thuật trong các dự án công nghiệp.

Thuận Phát Valve chúng tôi là đơn vị hàng đầu chuyên cung cấp các phụ kiện inox hàng đầu thị trường hiện nay với giá thành tốt nhất. Các sản phẩm được chúng tôi cung cấp đều được nhập khẩu chính hãng từ các thương hiệu hàng đầu thế giới hiện nay, có đầy đủ CO – CQ, chứng nhận chất lượng.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn chi tiết nhất và báo giá chính xác.

Hotline liên hệ: 0965.650.836
